输送机用八齿链轮传动零件结构设计

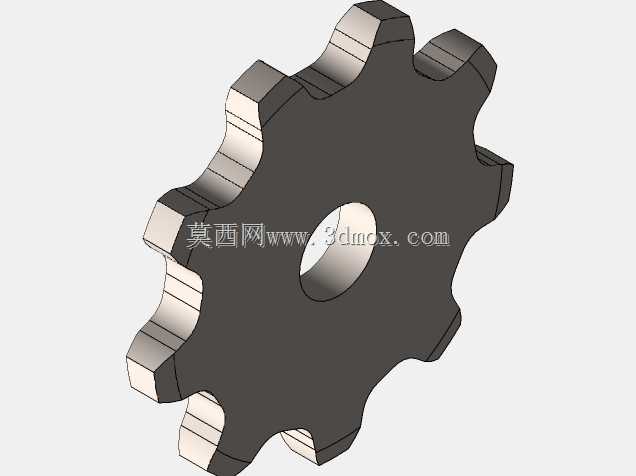

　　在散料输送、生产线工件转运的各类链传动输送场景中，链轮作为直接与链条啮合传递扭矩的核心零件，其齿形精度、结构强度直接决定整套输送机构的运行稳定性与使用寿命。本次设计的链轮针对节距较大的输送链条适配，采用八齿的齿数量配置，相比常规多齿链轮，单齿啮合时的受力承载面更大，能够适配重载输送工况下的大扭矩传递需求，同时减少多齿结构在粉尘、碎屑较多的输送场景中出现的卡滞问题，尤其适合矿山散料输送、车间重型工件流水线、农业物料输送这类工作环境存在硬质颗粒杂质的场景。从结构设计逻辑来看，该链轮采用整体式实心盘状结构，没有额外的减重孔与分体拼接结构，这种设计优先保障了轮体的整体刚性，在频繁启停、冲击载荷较大的输送工况下，不会出现轮辐变形、

　　拼接位松动的问题。中心安装孔采用直孔设计，可通过平键与传动轴实现周向固定，安装时可配合轴肩与锁紧挡圈实现轴向定位，安装边界上，轮体外径与齿根圆的差值控制在合理范围，既保证轮齿有足够的啮合深度防止链条跳齿，又不会因为齿高过大导致啮合过程中出现额外的摩擦损耗。齿形设计上，每个轮齿的啮合面采用符合链传动啮合特性的渐开线适配轮廓，齿顶做了小圆弧倒角处理，避免链条进出啮合时齿顶对链板、滚子造成硬刮擦，降低链条运行过程中的磨损速率；齿根位置采用与链条滚子半径匹配的圆弧过渡，保证啮合时滚子能够完全贴合齿根承载面，让载荷均匀分布在接触面上，避免局部应力集中导致的齿面压溃、崩齿问题。在实际设备适配场景中，这类链轮通常成对使用，

　　分别安装在输送机的驱动端与张紧端，驱动端链轮连接减速电机输出轴，通过链条带动张紧端链轮同步转动，实现输送带或者输送托盘的循环运动。设计过程中需要严格控制齿距的累积误差，若齿距偏差过大，会导致链条在啮合过程中出现周期性的张紧力波动，轻则产生运行异响、加快链条磨损，重则出现跳齿、脱链的设备故障。轮体厚度方向的尺寸与适配链条的内节内宽匹配，保证链条能够顺畅卡在轮齿上，不会出现轴向窜动的问题，同时轮体两侧端面做了平面度处理，安装时能够与轴肩、锁紧件端面完全贴合，避免运行过程中出现偏摆。从安装维护的角度来看，这种整体式实心链轮的安装流程简单，不需要额外的拼接组装步骤，现场更换时只需对准键槽推入传动轴，锁紧轴向固定件即可完成安装；

　　日常维护时只需定期检查齿面磨损情况，当齿厚磨损量超过原厚度的15%时及时更换，即可避免因链轮失效导致的整条输送线停机。针对不同的输送载荷需求，该链轮结构可适配不同材质的加工方案，轻载工况下可采用45号钢调质处理，齿面高频淬火提升耐磨性，重载工况下可采用40Cr材质整体淬火，进一步提升轮体的抗冲击能力与齿面硬度，满足不同行业输送设备的使用需求。在三维建模过程中，齿形轮廓通过参数化方程生成，保证每个轮齿的轮廓精度一致，中心孔与键槽的尺寸按照对应传动轴的标准尺寸设计，确保模型导入装配环境后能够直接与传动轴、链条等周边零件完成装配干涉检查，提前排查安装位的尺寸冲突问题，减少后续实际加工装配时的整改工作量。
