等节距圆柱螺旋压缩弹簧结构设计

　　在各类机械结构的弹性缓冲、复位储能场景中，圆柱螺旋压缩弹簧是应用覆盖范围极广的基础弹性元件，小到消费电子的按键复位结构，大到重型工程机械的悬架缓冲系统，都能见到这类零件的身影。这款等节距圆柱螺旋压缩弹簧采用常规圆形截面金属丝绕制而成，整体为等外径圆柱构型，两端均做了并圈磨平处理，这一结构设计主要是为了保证弹簧在受压过程中，两端支撑面可以和安装座的贴合面保持充分接触，避免出现偏载、侧向滑移的问题，减少弹簧工作过程中因为受力不均产生的永久变形风险。

　　从实际选型应用的角度来看，这类弹簧的核心功能是通过轴向受压产生弹性形变，存储弹性势能，在外部载荷卸除后恢复原有自由长度，以此实现复位、缓冲、减震、载荷施加等作用。比如在通讯设备的接口插拔结构中，这类弹簧可以为触点提供持续稳定的接触压力，保证信号传输的稳定性，避免因为设备震动出现触点瞬断的问题；在小型工装夹具的定位结构中，弹簧可以为活动定位销提供持续的顶出力，实现工件的快速装夹定位；在日常消费类产品的开合结构中，这类弹簧也能提供稳定的复位弹力，提升操作手感。

　　设计这类弹簧的时候，首先要明确安装边界的约束条件：弹簧的外径需要匹配安装孔的内径，预留0.5-1mm的径向间隙，避免弹簧受压形变时外径胀大卡在安装孔内；弹簧的内径要大于安装导杆的外径，预留0.3-0.8mm的间隙，保证弹簧可以沿着导杆顺畅伸缩，不会出现卡滞。自由长度的设计需要结合预压量和工作行程来确定，通常预压量设置为弹簧全变形量的10%-15%，这样可以保证弹簧在安装后就有初始预紧力，不会因为设备震动出现松脱异响；最大工作压缩量不能超过弹簧材料的极限形变值，避免弹簧出现塑性变形无法复位。

　　这款弹簧采用等节距设计，意味着它的刚度是线性的，也就是载荷和形变量之间呈固定比例关系，这种特性非常适合对弹力线性度有要求的场景，比如压力调节机构、恒力支撑结构，工程师可以通过已知的形变量直接计算出对应的弹力值，不需要做复杂的非线性刚度校核。弹簧两端的并圈为死圈，不参与形变，绕制时死圈和有效圈之间贴合紧密，没有明显的间隙，磨平后的支撑面平面度控制在0.1mm以内，支撑面和弹簧轴线的垂直度误差不超过自由长度的2%，这些细节设计都是为了保证弹簧工作时的受力均匀性，延长使用寿命。

　　在实际装配过程中，这类弹簧通常有两种安装方式：一种是安装在圆柱形沉孔内，依靠孔壁做径向限位，不需要额外的导杆，适合安装空间紧凑、行程较短的场景；另一种是套装在导向轴上，依靠导杆做径向限位，适合行程较长、压缩量较大的场景，可以有效避免弹簧在大压缩量下出现侧向弯曲失稳的问题。选型时还要结合工作环境的要求，如果是在潮湿、腐蚀环境下使用，需要选择不锈钢材质的弹簧丝，如果是高温工作环境，需要选择对应耐热等级的合金弹簧钢，普通常温工况下选用常规碳素弹簧钢即可满足强度和寿命要求。

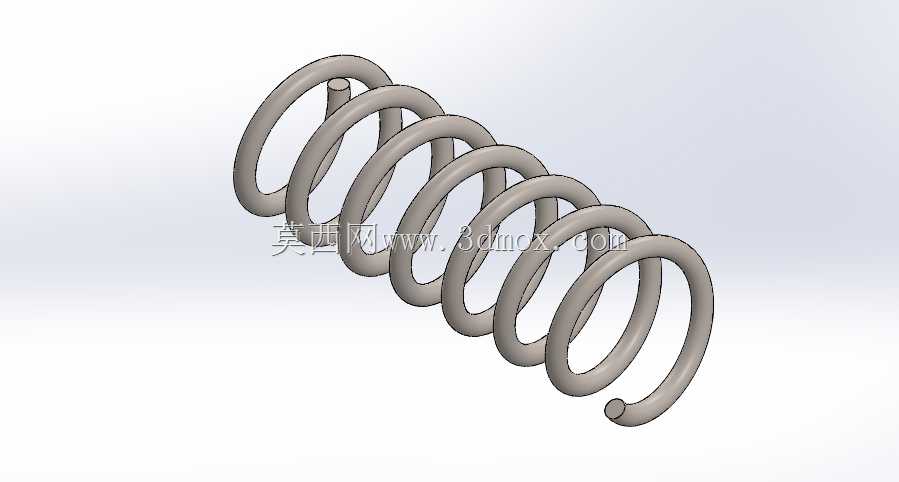

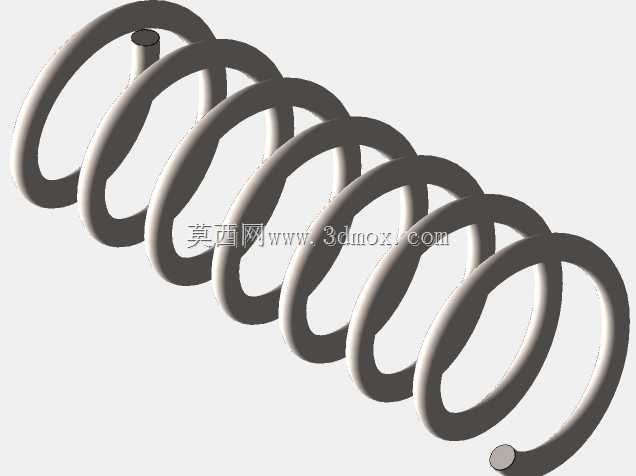

　　从建模逻辑来看，这款弹簧的三维结构以螺旋线为扫描路径，圆形截面为扫描轮廓，通过扫描特征生成主体螺旋结构，之后对两端的支撑圈做并圈处理，再对端面进行切除磨平，还原实际加工后的零件形态，建模过程中需要保证螺旋线的节距、中径、有效圈数和实际设计参数完全一致，这样后续做有限元受力分析、运动仿真的时候才能得到准确的结果，为实际生产加工提供可靠的参数依据。
