在通讯设备内部的板卡安装、小型功能模块固定场景中,这类阶梯式带孔基座是十分常见的结构连接件,日常做结构排布时经常会用到这类零件来实现不同高度平面的器件过渡安装,避免不同功能模块之间出现装配干涉,同时保证安装面的贴合精度。从实际使用场景来看,这类基座大多用在通讯终端内部的PCB板支撑、小型射频模块的垫高固定,或是手持通讯设备内部的元器件定位,因为这类场景里内部空间紧凑,不同器件的安装高度差需要通过这类一体成型的阶梯结构来补偿,相比叠加多个垫片的方式,一体结构的基座装配误差更小,长期使用下也不会出现垫片移位、松动的问题,能更好地保证内部器件的位置精度,避免因为结构偏移影响信号传输稳定性。

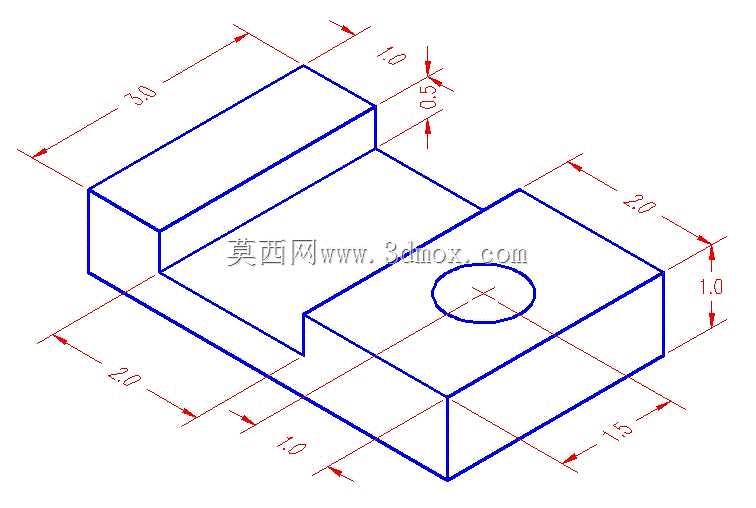

设计这类结构的时候,首先要明确两个安装平面的高度差需求,图中结构的高低台阶高度差为0.5单位,这个尺寸是根据需要垫高的器件厚度来确定的,要保证垫高之后器件的上表面和周边结构齐平,不会突出外壳影响装配。整体的外形尺寸上,长方向总长度为5.0单位,其中高台阶部分长度为3.0单位,低台阶部分长度为2.0单位,宽度方向总宽度为2.5单位,其中低台阶上预留的圆形安装孔中心距离侧边的尺寸为1.0单位,距离低台阶端面为1.5单位,这个孔位是用来穿装固定螺丝的,设计的时候要注意孔的周边留出足够的螺丝安装空间,保证螺丝头可以完全沉到平面以下,不会突出表面影响上方器件的贴合。高台阶部分的厚度为1.0单位,这个厚度要保证自身有足够的结构强度,在承受上方器件的重量以及设备日常使用中的振动冲击时,不会出现变形断裂的情况,尤其是通讯设备经常会有携带、跌落的场景,基座的结构强度直接影响内部器件的固定可靠性。
从结构设计思路来说,采用一体阶梯式的结构而不是两个方块拼接,主要是考虑到装配效率和结构刚性,拼接结构需要额外的连接工序,而且拼接缝的位置容易出现应力集中,在受到冲击的时候容易从接缝处开裂,一体铣削或者注塑成型的结构整体刚性更好,尺寸一致性也更容易控制,批量生产的时候良率更高。低台阶上的圆形孔位,设计的时候要根据选用的固定螺丝规格来确定孔径,如果是用M2的螺丝,孔径就要留到2.2左右保证装配间隙,孔的周边如果需要沉头的话还要额外加工沉头位,保证螺丝安装后不突出平面。另外两个台阶的过渡位置要做微小的圆角处理,避免直角位置的应力集中,尤其是如果采用塑料材质注塑生产的话,直角位置容易出现缩痕、应力开裂的问题,做0.1-0.2的圆角就能很好地改善这个问题,同时也不会影响两个平面的安装贴合面积。
实际选型使用的时候,要先确认安装边界,这个基座的整体占用空间是长5.0、宽2.5、最高处厚度1.0,在排布内部结构的时候要预留出对应的安装空间,同时要注意高台阶的侧边和周边器件的间隙,至少留出0.2单位的装配间隙,避免装配的时候出现卡滞。安装的时候,低台阶的平面通过孔位锁螺丝固定在设备的主壳体或者主安装板上,高台阶的上平面用来固定需要垫高的功能模块,两个平面的平面度要控制在0.05单位以内,保证安装之后器件不会出现倾斜,对于通讯类的射频模块来说,安装面的平面度会直接影响模块的贴合紧密性,进而影响信号屏蔽效果,如果平面度超差,模块和基座之间出现缝隙,就可能出现信号泄漏的问题,影响设备的通讯性能。另外在材质选择上,如果是用于承重较大或者有散热需求的场景,可以选用铝合金材质,重量轻而且导热性好,可以顺便给上方的器件辅助散热;如果是普通的非承重固定场景,选用ABS或者PC塑料就可以满足需求,成本更低而且重量更轻,符合手持通讯设备的轻量化设计需求。

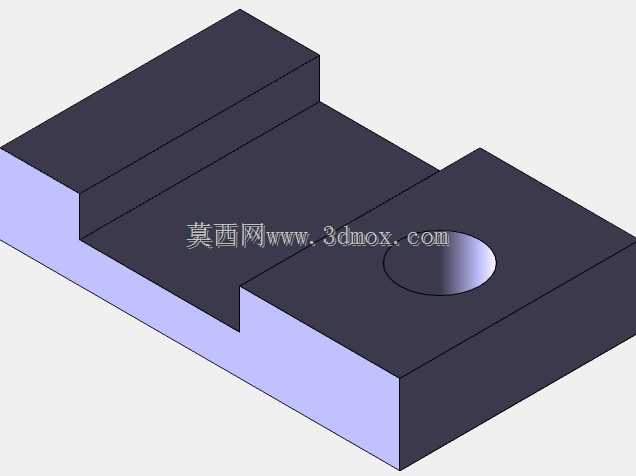

做三维建模的时候,这类结构要优先用拉伸凸台的方式来做主体,先画出整体的外轮廓草图,拉伸到低台阶的厚度0.5单位,然后再选中高台阶的面域,继续拉伸0.5单位达到总厚度1.0,之后再在低台阶的对应位置拉伸切除出安装孔,这样的建模步骤特征树更简洁,后续修改尺寸的时候也更方便,比如需要调整台阶高度或者孔位的时候,只需要修改对应的特征尺寸就可以,不需要重新绘制整个草图。建模的时候还要注意尺寸的标注基准,尽量以基座的侧边或者端面作为统一基准,避免出现尺寸链累积误差,保证加工出来的零件孔位和外形尺寸的精度符合装配要求。这类结构虽然看起来简单,但是在通讯设备的内部结构中应用十分广泛,细节尺寸的设计是否合理,直接影响整个设备的装配效率和长期使用的可靠性,设计的时候要结合实际的装配场景、选用的螺丝规格、材质的加工特性来综合调整尺寸,不能只照着理论尺寸画图,要考虑实际生产和装配中的公差余量。
