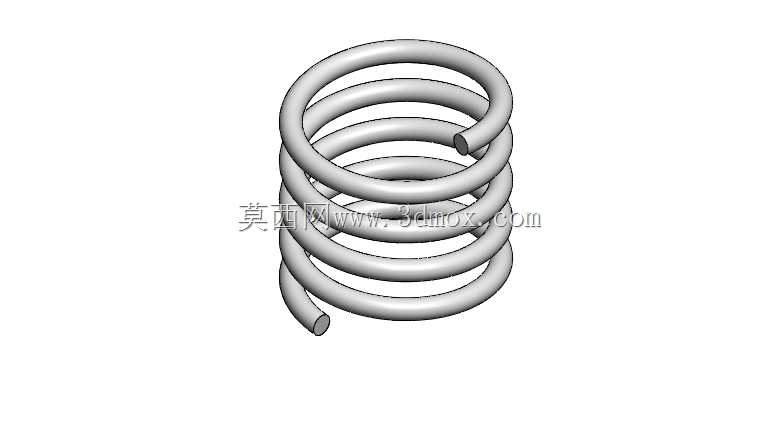

按压式复位圆柱螺旋弹簧结构设计

　　普通消费类电子按键的弹簧线径多在0.3mm到0.6mm之间，有效圈数控制在4圈到6圈，这个参数区间的弹簧刚度曲线线性度最好，按压全程的力值波动不会超过15%，不会出现按到一半突然变软或者卡滞的问题。两端的并圈处理是这类弹簧设计的细节重点，不像普通传动用弹簧只需要保证端面平整，按钮用弹簧的两端并圈要做1圈到1.5圈的磨平处理，磨平后的端面粗糙度要控制在Ra1.6以下，保证和按钮底部、安装腔底面的接触是均匀的面接触，不会因为接触偏斜导致弹簧按压时出现侧向偏移，时间长了磨穿按键周边的塑胶限位结构。设计的时候还要考虑弹簧的外径和安装腔内壁的间隙，单边间隙要留0.2mm到0.4mm，间隙太小的话弹簧压缩时外径会因为螺旋结构的形变出现轻微胀大，这类带端部适配结构的圆柱螺旋压缩弹簧，常作为按钮组件的核心复位元件出现在各类手持通讯终端、小型工控操作面板、便携电子设备的按键结构里，日常接触到的设备按键按下去能自动弹回原位，核心就是靠这类弹簧提供稳定的回弹力。做这类弹簧结构设计的时候，最先要敲定的不是线径或者圈数，而是安装边界的尺寸约束——按钮的按压行程通常在1.2mm到2.5mm区间，弹簧的自由长度必须比安装腔的静态深度高出0.3mm到0.5mm，保证装配后有轻微的预压量，避免按键在未按压状态下出现松垮晃动感，同时预压力不能超过1.5N，不然按动按键的时候会有明显的生硬阻滞感，长期使用还会加速按键塑胶接触面的磨损。弹簧的线径选择要匹配使用场景的寿命要求，

　　容易和腔壁摩擦产生异响，甚至卡滞导致按键无法复位；间隙太大的话弹簧容易在腔体内倾斜，按压时力值传递偏移，长期使用会出现弹簧永久变形，复位行程不足的问题。从实际应用的失效案例来看，很多按键弹簧的早期失效都不是因为疲劳断裂，而是设计时没考虑弹簧的并圈间隙，有效圈之间的节距在弹簧压并时要留0.1倍线径的间隙，避免长期反复按压后圈与圈之间出现撞击磨损，表面镀层脱落之后出现锈蚀，导致弹力衰减。还有端部的收尾结构，不能直接把簧丝切断留尖锐切口，要做平滑的收尾过渡，顺着螺旋切线方向收在并圈的内侧，避免尖锐的切口刮伤安装腔的塑胶壁，或者在装配的时候勾住其他内部排线，造成装配故障。这类弹簧的选材通常用碳素弹簧钢丝就足够满足消费类产品的寿命要求，

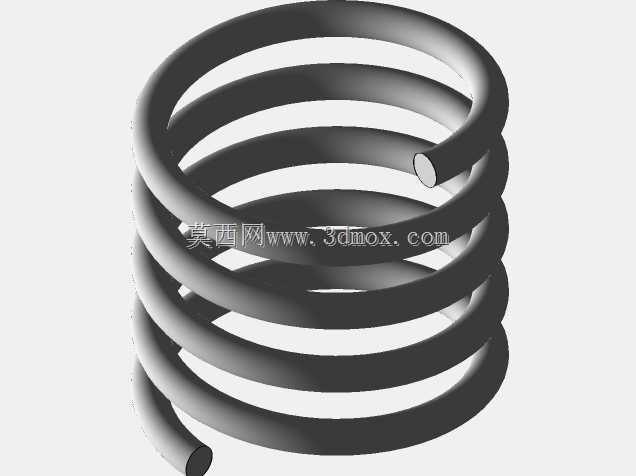

　　要是用在户外工业设备的按键上，就要换用不锈钢弹簧钢丝，表面做钝化处理，应对潮湿、多尘的使用环境，避免锈蚀导致弹力失效。做三维建模的时候，螺旋线的生成要严格匹配节距参数，不能直接用固定节距生成整段螺旋，两端并圈部分的节距要逐步过渡到和线径一致，保证并圈部分的簧丝是紧密贴合的，和实际加工出来的弹簧形态一致，不然做装配干涉检查的时候会出现误判，以为弹簧和周边结构有干涉，实际生产出来的零件却没有问题，反而影响结构评审的效率。建模的时候还要把弹簧的最大压缩状态做出来，模拟按压到行程终点时弹簧的形态，检查此时弹簧的外径胀大量是否在安装腔的容纳范围内，两端的磨平端面是否始终和安装基面保持平行，有没有出现偏斜蹭到周边结构的风险。

　　很多新手做这类弹簧设计的时候，只会照着标准件库选参数，忽略实际安装空间的约束，要么选的弹簧自由长度太长，装配后预压量太大，按键按不动；要么选的线径太细，按个几千次就出现弹力衰减，按键塌下去弹不回来。还有的设计没考虑弹簧的旋向，其实单弹簧结构的旋向对使用影响不大，但如果是双层嵌套的弹簧结构，内外弹簧的旋向必须相反，避免压缩的时候两个弹簧卡在一起。这类按钮复位弹簧虽然是很小的五金零件，但直接影响用户操作设备时的手感反馈，弹力曲线的设计甚至会影响用户对设备品质的判断，过硬的按键会让用户觉得设备做工生硬，过软的按键又会让人觉得结构松散，所以参数匹配的时候要结合整机的定位调整刚度值，面向工业场景的操作按键刚度可以稍高一点，避免误触，面向消费类手持设备的按键刚度要稍低，保证按压手感轻柔舒适。
