带圆弧槽与通孔的机加类组合支座结构

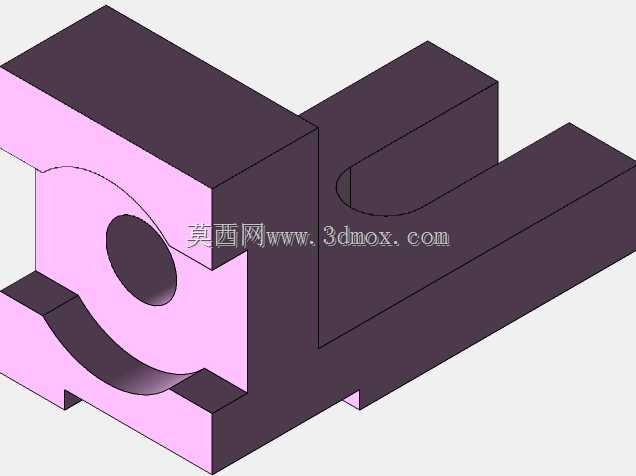

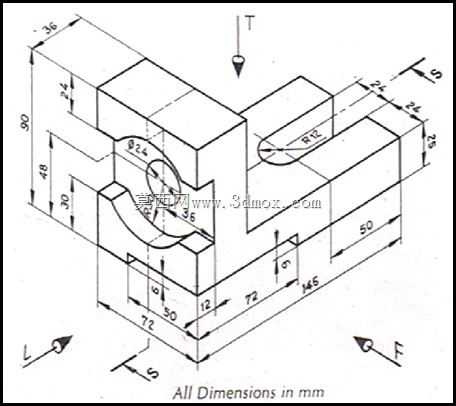

　　该构件属于机械装配体系里的支撑定位类零件，日常多应用在工装夹具的定位基座、小型自动化线的载具支撑块、通讯设备内部的安装固定座这类场景中，核心作用是为装配在其上的其他零件提供稳定的安装基准，同时通过自身的型面结构完成相邻部件的位置限定，避免设备运行过程中出现装配错位、窜动的问题。从结构设计逻辑来看，整体采用块式组合构型，没有多余的悬挑薄壁结构，整体刚性表现优异，能够承受中等载荷下的静压力与小幅振动冲击，适合在固定工位的设备中作为承载基础件使用。外形总长度控制在145mm，总宽度方向的最大尺寸为50mm，总高度为90mm，所有安装边界都做了直角规整处理，方便在安装时靠紧工装基准面完成快速定位，不需要额外做找正调整，

　　能有效缩减装配环节的辅助工时。构件左侧区域设计了直径24mm的贯通圆孔，孔位距离底部安装面的高度为48mm，孔的轴向与构件长度方向垂直，这个通孔主要用于穿装定位销轴或者紧固螺栓，能够实现与相邻铰接类零件的转动连接，或者通过螺栓锁紧完成与垂直安装面的固定连接，孔边缘做了微小的倒角处理，避免穿装轴件时出现卡滞、刮伤配合面的问题。左侧圆孔下方设计了内凹的圆弧让位槽，槽底距离底部安装面的高度为30mm，这个槽的作用是避让装配时下方突出的零件结构，避免安装时出现结构干涉，同时也能减少构件整体的材料用量，在不降低整体刚性的前提下实现轻量化。构件右侧区域设计了R12的半圆端头长槽，槽的深度为24mm，槽的长度方向沿构件宽度方向布置，

　　这个槽主要用于容纳带圆柱端头的调节件，能够允许配合件在槽内做小范围的位置调整，适配装配时的尺寸公差累积，降低对配合零件的加工精度要求，提升整体装配的容错率。右侧长槽旁设计了高度为24mm的凸台结构，凸台侧面与构件主体侧面齐平，凸台上可以安装小型的检测元件或者限位挡块，凸台的位置经过尺寸链核算，安装在其上的元件检测面刚好能够对准待检测工件的对应位置，不需要额外增加调整垫片。构件底部设计了宽度为12mm的定位止口，止口深度为5mm，安装时可以卡入安装基板的对应卡槽内，能够承受横向的剪切力，避免仅靠螺栓固定时出现的横向滑移问题，提升连接的可靠性。所有的尺寸标注都从统一的设计基准出发，底部安装面为高度方向的基准，左侧端面为长度方向的基准，

　　前端面为宽度方向的基准，加工时可以一次装夹完成大部分型面的加工，减少装夹次数带来的形位公差误差。零件的所有棱边除了配合面要求的精度外，非配合棱边都做了微小的倒钝处理，避免搬运、装配过程中划伤操作人员，同时也能减少应力集中的问题，提升零件的疲劳使用寿命。在实际选型应用时，需要注意该构件的安装面平面度要求，安装时需要保证基板对应安装面的平面度误差不超过0.05mm，避免构件安装后出现翘曲，导致其上的孔位、槽位出现位置偏差，影响配合精度。如果用于有相对滑动的场景，需要对圆弧槽、通孔的配合面做表面硬化处理，提升耐磨性能，延长零件的更换周期。
