带安装法兰的立式轴套支撑座结构设计

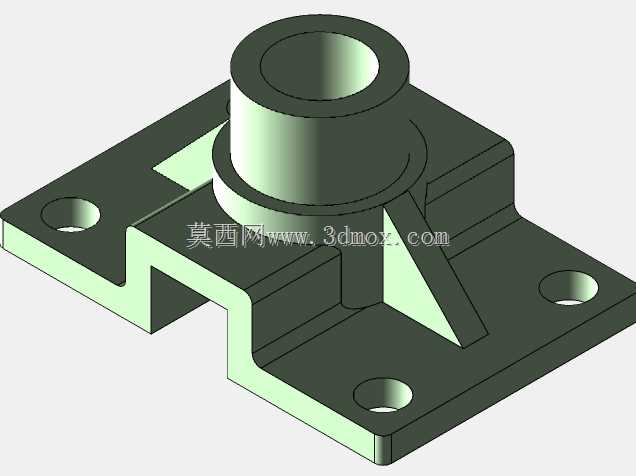

　　这款带法兰底座的立式支撑座，核心功能是为穿入其中的回转类轴件提供径向支撑与轴向定位，常见于小型传动机构、轻工设备的动力传递单元、通讯设备内部走线转轴支撑场景，也可作为气动管路、小型导杆的滑动支撑基座使用。从结构设计逻辑来看，底部采用方形法兰安装面，四个角位设置沉头安装孔，安装时可将内六角螺栓完全沉入孔内，避免螺栓头突出干涉上方装配部件，法兰面的平面度公差可控制在0.05mm以内，保证安装后与设备安装基面完全贴合，不会出现翘曲导致的支撑同轴度偏差。中间的立式筒体为核心支撑部位，内孔直径30mm，可适配直径30mm的光轴、导杆或者轴套类零件，筒体顶部外圆做了R18的圆角过渡，既可以去除加工锐边避免装配时刮伤操作人员，也能减少应力集中，

　　提升筒体与法兰连接位置的结构强度。筒体与法兰底座之间设置了三角形加强筋，筋板厚度6mm，沿筒体周向对称布置，可有效抵消轴件运转时产生的径向倾覆力矩，避免长期受载后筒体与法兰连接处出现开裂变形，筋板与筒体、法兰的连接位置均做了2mm的圆角过渡，进一步降低应力集中系数，提升部件的抗疲劳性能。从安装边界尺寸来看，法兰底座总长度51mm、宽度31mm，安装孔中心距分别为42mm和22mm，安装时只需在设备基面上按照对应孔位加工M4或者M5的螺纹孔即可完成固定，不需要额外设计适配转接板，通用性较强。筒体总高度24mm，内孔深度贯穿整个筒体，可根据实际使用需求在孔内加装铜套、直线轴承或者无油衬套，适配不同的运动工况：如果是低速回转支撑，

　　可加装铜套配合润滑脂使用，维护成本低；如果是高频往复直线运动的导杆支撑，可加装直线轴承，降低运动摩擦阻力，提升传动精度。在实际工程应用中，这类支撑座常被用在小型自动化设备的导杆导向单元、通讯基站内部天线调节转轴支撑、小型输送线的从动辊轴支撑位置，相比一体式铸造的支撑座，该结构的加工工艺性更好，法兰面、筒体内孔、安装孔均可通过数控铣削一次装夹完成加工，位置精度更容易保证，不需要复杂的工装夹具即可实现批量生产。设计时特意将加强筋的高度设置为14mm，既保证了足够的支撑强度，也不会因为筋板过高导致材料浪费，同时给筒体侧面的紧固件预留了足够的操作空间，如果需要在筒体侧面加装紧定螺钉固定内部轴件，可直接在筒体侧壁加工螺纹孔，

　　不会与筋板产生干涉。筒体顶部的外圆直径40mm，相比内孔留出了5mm的壁厚，可承受足够的径向载荷，按照普通碳钢材料计算，单座可承受的径向载荷可达500N以上，完全满足小型设备的支撑需求。安装孔的沉头深度设计为4mm，适配M4内六角螺栓的头部尺寸，安装后螺栓头不会高出法兰底面，保证支撑座安装后的稳定性，不会因为螺栓头突出导致支撑座倾斜。在建模过程中，所有的尺寸标注均遵循机械制图标准，关键配合尺寸均给出了公差参考，内孔与轴件的配合可根据实际使用场景选择H7或者H8公差，安装孔的位置度公差控制在0.1mm以内，保证安装时螺栓可顺利穿入，不需要二次修配。
