带安装底座卧式轴支撑座结构设计

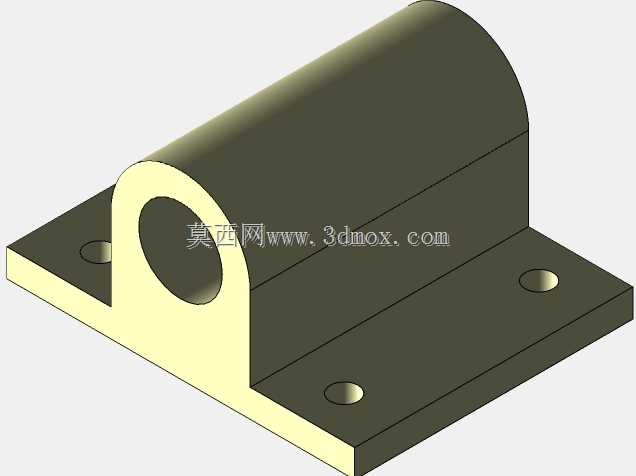

　　在常规轻工输送设备、小型工装夹具以及桌面级自动化模组的搭建过程中，卧式轴支撑座是承担旋转轴径向载荷、限定轴系运行位置的核心基础零件，这类零件不需要复杂的传动结构，但对安装定位精度、承载稳定性以及加工工艺性有明确的工程要求。本次设计的带安装底座卧式轴支撑座，整体采用一体化铣削成型的结构思路，摒弃了传统支座分件拼接带来的装配累积误差，底座与上部轴套部分为实体连接，不存在拼接缝隙，在承受径向载荷时不会出现连接位松动的问题，适合中低转速、中等载荷的轴系支撑场景，比如小型皮带输送机的从动轮支撑、工装台面上的旋转定位轴安装、手动操作机构的转轴固定等工况都能适配。

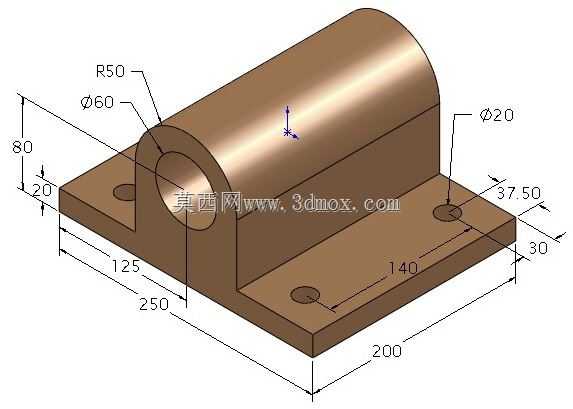

　　从结构尺寸的工程边界来看，整个零件的底座为矩形平板结构，总长度250mm，总宽度200mm，底座厚度30mm，这个厚度尺寸能够保证在螺栓锁紧安装时底座不会发生翘曲变形，即使安装面存在0.1mm以内的平面度误差，也能通过螺栓预紧力实现贴合，不会出现支撑倾斜的问题。上部的轴套部分外圆直径为60mm，顶部为R50的半圆弧过渡，这个圆弧设计一方面减少了零件上部的尖角应力集中，另一方面也降低了零件整体重量，相比整圆柱式的轴套结构，半圆弧顶部的设计能减少约20%的实体材料用量，同时不会降低轴套的径向承载能力，因为轴系传递的径向载荷主要集中在轴套下半部分与底座连接的区域，上部半圆弧结构仅起到防尘、容纳润滑脂的作用。轴套内孔直径为20mm，这个尺寸适配市面上常规的直径20mm的光轴、直线轴承或者旋转轴，孔的内壁设计为光滑圆柱面，既可以直接与光轴间隙配合作为滑动支撑，也可以压入标准直线轴承作为直线运动的支撑单元，适配性较强。

　　安装定位的尺寸设计充分考虑了现场安装的容错性，底座上共设置三个安装沉孔，其中靠近轴套正下方的沉孔距离零件前端面125mm，也就是整个底座长度方向的中心位置，另外两个沉孔沿底座长度方向对称分布，两孔之间的中心距为140mm，距离底座侧边的距离为37.5mm，沉孔的设计能够让内六角螺栓的头部完全沉入底座平面以下，不会突出底座表面影响安装贴合度。零件总高度为80mm，轴套中心距离底座安装面的高度为50mm，这个中心高尺寸是经过载荷计算确定的，能够保证轴安装后，轴上配套的链轮、同步轮或者滚轮不会与安装台面发生干涉，预留了足够的传动件安装空间。轴套前端面突出底座前端面20mm，这个突出长度能够让轴套的配合长度足够，避免轴在支撑处出现悬臂过长导致的挠度变形，20mm的配合长度对于直径20mm的轴来说，长径比达到1:1，能够有效限制轴的径向摆动，保证轴系运行的稳定性。

　　从设计思路的工程逻辑来看，整个零件没有设置多余的工艺结构，所有的棱边都做了小尺寸倒角处理，避免加工和安装过程中划伤操作人员，底座的四个角没有做额外的切角或者圆角，是因为矩形直角的底座在安装时更容易靠紧台面上的定位靠块，快速实现安装定位，不需要额外做找正调整。零件的材质默认选用45号钢，表面做发黑防锈处理，如果应用在有腐蚀的工况下，也可以更换为304不锈钢材质，两种材质的加工工艺完全一致，不需要修改模型结构，只需要调整毛坯材料即可。在建模过程中，所有的尺寸都采用了整数值标注，没有非标准的小数尺寸，方便加工人员直接按照图纸编程加工，不需要进行尺寸换算，降低加工出错的概率。轴套部分与底座的连接位置做了小圆弧过渡，避免直角连接处的应力集中，在承受冲击载荷时不会出现连接位断裂的问题，这个过渡圆弧的尺寸虽然没有在视图上明确标注，但在建模时已经按照R3的工艺圆角做了处理，符合常规机械加工的工艺要求。

　　在实际应用场景中，这类支撑座通常成对使用，分别支撑轴的两端，因为单个支撑座只能限制轴的一个支撑点位置，成对使用时能够保证轴的同轴度，两个支撑座的安装孔位尺寸完全一致，现场安装时只需要保证两个安装面的平面度在公差范围内，就可以顺利穿轴，不需要额外配做安装孔。如果用于直线运动的光轴支撑，还可以在轴套内孔开注油孔，定期加注润滑脂降低摩擦阻力，但考虑到通用适配性，基础模型没有预留注油孔，使用者可以根据自身的使用需求在模型上添加对应的结构，不会影响整体的安装尺寸。整个零件的结构紧凑，没有多余的外伸结构，在设备上安装时占用的安装空间较小，适合在设备内部空间局促的位置使用，相比带法兰的立式支撑座，卧式底座的安装方式接触面积更大，承载能力更强，能够承受更大的径向载荷，不会因为螺栓受力过大导致支撑座移位。
