叉型定位支撑块SolidWorks结构设计

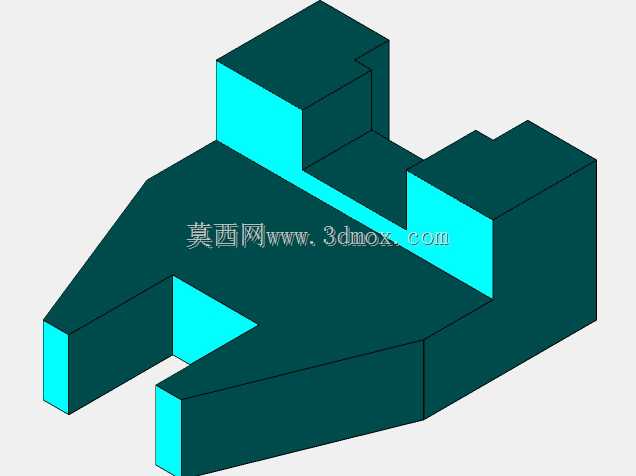

　　本次设计的叉型定位支撑块，是工装夹具系统里常用的基础定位元件，主要应用在流水线工位的工件承托、小型装配治具的侧向定位、以及检测工装的基准支撑场景中，这类零件在3C产品装配、小型五金件加工定位、通讯零部件组装工位上的使用频率极高，能够替代定制化焊接支撑件，减少工装搭建的加工周期。从结构功能上看，零件前端的叉型开口结构，主要作用是避让工件下方的凸起特征或是穿过杆类零件的杆身，实现支撑面与工件定位面的完全贴合，避免出现支撑悬空导致的工件装夹变形；后端两个凸起的挡块结构，分别承担两个方向的限位作用，较高的挡块用于限制工件沿长度方向的窜动，稍低的台阶挡块用于限制工件的侧向偏移，两个限位面与底部支撑面的垂直度公差控制在0.02mm以内，

　　能够满足普通装配工位的定位精度要求。设计过程中优先考虑了零件的加工工艺性，所有的棱边都做了0.5mm的倒角处理，避免加工后出现锐边划伤操作人员或是工件表面的问题；所有的垂直面与水平面之间都采用直角过渡，没有复杂的曲面特征，使用普通的数控铣床或是加工中心就可以完成全工序加工，不需要特殊的刀具或是工装，单件加工的成本可以控制在较低水平，适合小批量的工装备件生产。从尺寸边界来看，零件总长度为100mm，总宽度为50mm，总高度为30mm，前端叉口的开口宽度为20mm，叉口的深度为40mm，能够适配直径18mm以内的杆类零件穿过，或是避让高度20mm以内的工件凸起特征；后端两个挡块的高度分别为15mm和10mm，

　　对应的限位面距离零件端面的尺寸分别为20mm和45mm，支撑面的平面度公差设置为0.01mm，保证支撑时不会出现倾斜。安装适配方面，零件底部为完整的平面结构，可以直接通过压板固定在工装平台的T型槽上，也可以在底部加工沉头孔通过螺栓直接锁附在治具基板上，安装时不需要额外的转接件，能够直接兼容现有标准工装的安装孔位。实际使用场景中，这类支撑块通常会成对使用，分别布置在工件的两个支撑点位置，配合快速夹钳实现工件的快速装夹，相比一体式的定制支撑座，这类分体式的支撑块可以根据工件的尺寸灵活调整安装位置，适配不同规格的工件装夹需求，大幅提升工装的通用率，减少重复设计加工工装的成本。在结构强度校核上，零件采用45号钢作为常用加工材质，

　　支撑面的承重能力可以达到50kg以上，完全能够满足小型通讯零部件、3C结构件、小型五金件的装夹支撑需求，不会出现受力变形导致的定位偏移问题；如果应用在有耐磨需求的高频装夹工位，也可以更换为Cr12材质进行淬火处理，表面硬度可以达到HRC55-60，大幅提升零件的使用寿命，减少备件更换的频率。设计时还考虑了零件的堆叠存放需求，零件的所有凸起结构都没有超出底部的轮廓范围，多个零件可以直接堆叠存放，占用的仓储空间更小，也方便工装备件的分类管理。
