带圆弧槽斜向支撑组合式机械定位块

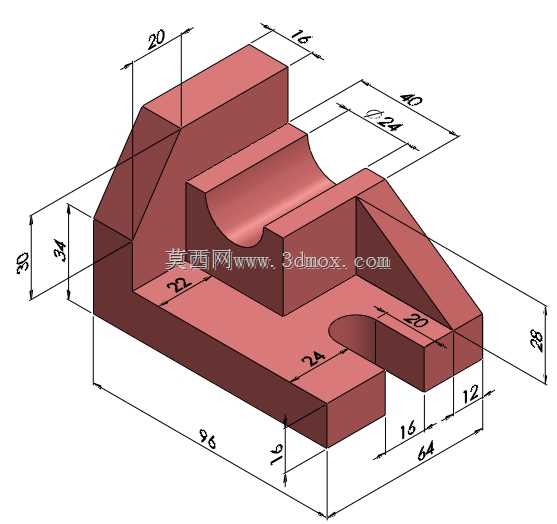

　　这类组合式定位块常应用在工装夹具的工位定位环节，也可作为小型自动化生产线的工件承托限位构件，在通讯设备组装夹具、小型五金件加工工位中十分常见，主要作用是为待加工或待装配的工件提供稳定的支撑与精准的位置约束，避免工件在加工、装配过程中出现位移偏差，影响工序精度。从结构设计来看，整体采用一体化铣削成型的思路，没有额外的拼接装配结构，能有效减少装配带来的累积误差，整体刚性表现更优，适合承受中等载荷的工位约束场景。主体基座的总长度为96mm，总宽度为64mm，底部基座的厚度为16mm，这个尺寸边界刚好适配多数小型工装的安装台面，不需要额外拓展安装空间，可直接通过基座上的预留孔位完成锁附固定。左侧设置的斜向支撑结构高度为34mm，

　　斜向角度经过受力优化，能在工件放置时分散垂直方向的载荷，避免应力集中在基座转角位置，支撑块顶部的宽度为20mm，向后延伸的长度为16mm，刚好可以抵住工件的侧边立面，完成侧向的位置约束。中间位置设计的R24圆弧凹槽，是针对圆柱类工件或者带圆弧面的工件定制的定位面，圆弧面的粗糙度要求控制在Ra1.6以内，保证和工件圆弧面的贴合度，避免点接触造成的工件压伤或者定位偏移，凹槽的深度为22mm，能容纳直径不超过48mm的圆柱类工件，适配范围覆盖多数小型通讯接头、轴类小零件的定位需求。右侧延伸的凸台结构长度为20mm，凸台高度为12mm，凸台上同样设置了半圆弧缺口，和中间的圆弧槽形成两点定位支撑，进一步提升长条形圆弧面工件的放置稳定性，

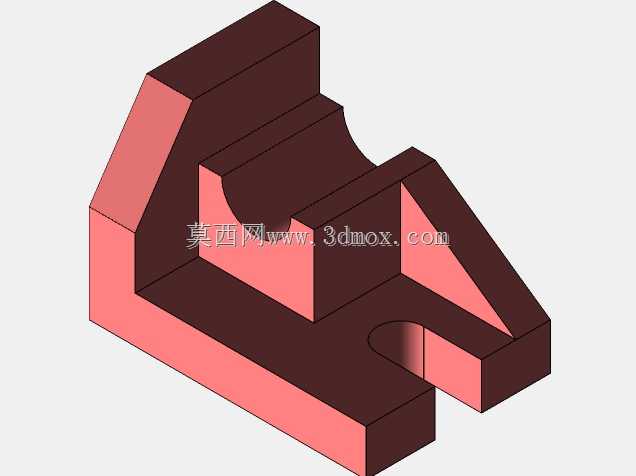

　　避免工件绕轴线转动。基座前端预留的24mm长度平面，可作为工件取放时的操作避让空间，方便操作人员或者机械手完成上下料动作，不会因为结构过于紧凑出现磕碰问题。整体结构的所有转角都做了R2的工艺倒角，一方面是去除铣削加工产生的毛刺，避免安装使用过程中划伤操作人员，另一方面也能减少热处理环节的应力集中问题，提升零件的使用寿命。在建模过程中，优先采用草图驱动特征的方式完成整体结构构建，先绘制底部基座的轮廓草图，拉伸得到基础实体后，再通过斜向切除、圆弧拉伸切除、凸台拉伸等特征逐步完善细节，所有尺寸都按照对称原则标注，保证加工时的尺寸链闭环，不会出现过定义或者欠定义的问题。这类零件的材质一般选用45号钢，表面做发黑处理提升防锈能力，

　　如果是用于非金属工件的定位，也可以选用6061铝合金材质，降低整体重量同时避免划伤工件表面。安装时需要注意，基座的底面需要和安装台面完全贴合，平面度公差控制在0.02mm以内，否则会导致圆弧定位面的轴线出现倾斜，影响工件的定位精度。在实际使用场景中，这类定位块往往和快速夹钳配合使用，定位块完成工件的位置约束后，快速夹钳从上方或者侧方施加压紧力，完成工件的固定，可应用在小型零件的钻孔、打磨、装配等多个工序中，替换不同尺寸的圆弧槽结构即可适配不同规格的工件，通用性较强。结构设计上没有多余的冗余特征，所有结构都服务于定位、支撑、避让这三个核心功能，整体重量控制在合理范围内，单人即可完成安装调试，不需要额外的吊装辅助，适合小型加工车间、通讯产品组装线的快速工装搭建需求。
