带多规格孔位斜切式通讯设备基座结构

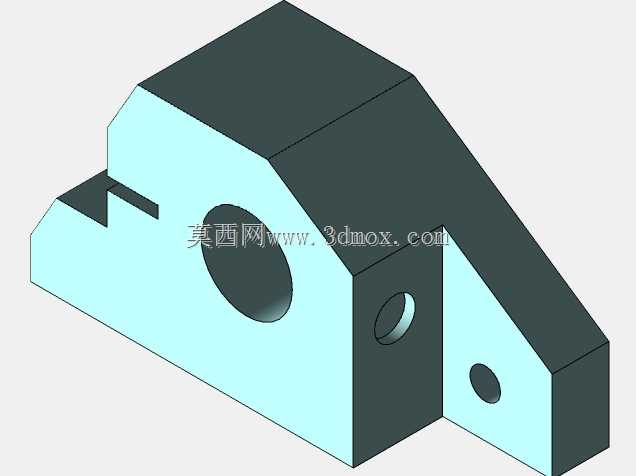

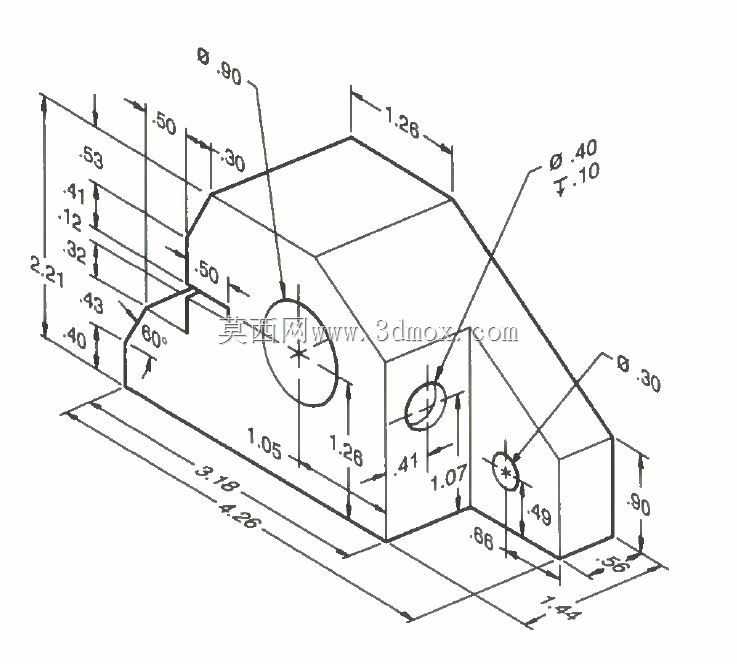

　　在小型通讯终端的内部结构搭建场景里，这类带斜切面的块状基座是承载核心功能模块的核心支撑件，日常会被用在手持通讯设备、小型信号中转模组的内部，用来固定电路板、信号接插件与调节旋钮，避免设备在携带、使用过程中内部元器件出现移位、松脱的问题。从实际装配的角度看，这个基座的整体外形做了多段斜切处理，不是规则的长方体结构，靠近前端的位置做了60度的斜角过渡，一方面是适配设备外壳的曲面造型，减少内部空间的无效占用，另一方面斜切面可以预留出接插件的插拔操作空间，避免装配时外壳与基座出现干涉。基座上分布的三个不同直径的孔位各有明确的功能定位，直径0.90的大孔是用来安装主调节旋钮的，孔位周边做了0.50厚度的凸台结构，

　　能够提升旋钮安装位置的结构强度，反复旋转调节时不会出现基座开裂的问题；直径0.40的中孔是信号接插件的过孔，孔位公差控制在正负0.10的范围内，能够保证接插件安装后与外壳开孔的同轴度，避免插接线缆时出现卡滞；直径0.30的小孔是固定螺丝的安装孔，孔位距离侧边0.49的尺寸设计，刚好匹配标准M2螺丝的安装边距，不会出现螺丝孔距离边缘太近导致基座崩边的问题。从尺寸边界来看，基座总长度方向的最大尺寸为4.26，宽度方向最大尺寸为1.44，高度方向最大尺寸为0.90，所有外部尺寸都严格匹配手持通讯设备的内部安装腔尺寸，装配时不需要额外做切削打磨，能够直接放入腔体内通过侧边的固定位完成锁紧。基座底部做了0.56高度的定位凸边，

　　装配时可以卡在外壳内部的定位槽里，不需要额外做治具定位就能快速完成预装，能够提升产线的装配效率。左侧的阶梯状结构是用来卡装内置电池仓的，阶梯上的多段尺寸差0.12、0.32、0.41、0.53分别对应电池仓的不同壁厚位置，装配后电池仓与基座之间不会出现晃动间隙，设备跌落时电池不会出现松脱断电的问题。长度方向上1.05、1.26的孔位间距，是按照电路板上元器件的排布位置确定的，孔位中心与电路板上的安装孔完全对齐，固定螺丝穿入后不会挤压到电路板上的走线与贴片元件。斜切面上的0.30小孔距离斜切面边缘0.66的尺寸，是为了预留出指示灯的导光件安装空间，导光件装入后刚好与外壳表面齐平，不会出现突出或者凹陷的问题。在建模过程中，

　　这类结构需要优先确定安装基准面，以基座的底面作为第一装配基准，所有孔位的位置尺寸都从这个基准面开始标注，避免累积公差导致装配时出现错位；斜切面的角度需要和外壳的内表面角度完全一致，两者贴合后不会出现缝隙，避免灰尘、水汽从缝隙进入设备内部影响元器件寿命。凸台位置的厚度需要做均匀处理，避免注塑成型时出现缩痕，影响基座的表面平整度；所有孔位的边缘都做了微小的倒角处理，既可以去除加工毛刺，也能在安装螺丝、接插件时起到导向作用，提升装配的顺畅度。这类基座在实际量产时一般会采用ABS工程塑料注塑成型，结构设计时的壁厚均匀性控制在0.1以内，避免成型后出现翘曲变形，导致整体尺寸超出安装边界。
