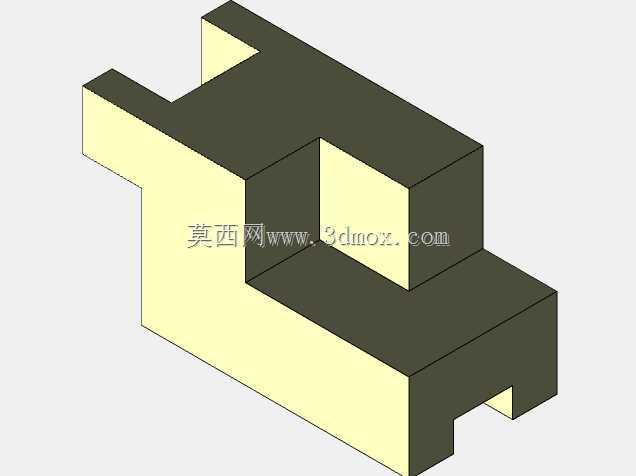

带正交棱边结构的凸凹嵌合块体零件

　　日常做结构设计练习时，这类带正交棱边的凸凹嵌合块体，是很多工程师刚接触三维建模时绕不开的典型练习载体，同时这类结构在通讯设备的内部支撑、定位嵌合场景里也有非常广泛的实际应用。很多通讯终端、基站配套的小型结构件里，都需要这类依靠自身凸台与凹槽实现无紧固件快速定位的块体，用来做内部电路板的支撑隔层、模块之间的定位挡块，不需要额外打螺丝就能快速完成装配定位，在小批量样机试制阶段能大幅减少装配工时。

　　从结构本身来看，这个块体所有棱边都保持垂直正交，没有斜向拔模角度，也没有曲面过渡，所有特征都基于三个正交基准平面生成，建模时不需要复杂的曲面命令，完全依靠基础的拉伸、切除命令就能完成，非常适合用来练习基准面选择、特征顺序规划的基础逻辑。实际生产中这类结构如果用在通讯设备内部，一般会选用密度较低的尼龙材料加工，重量轻同时有足够的结构强度，不会给整机带来额外的重量负担，而且尼龙本身的绝缘属性也能避免内部电路出现短路风险。

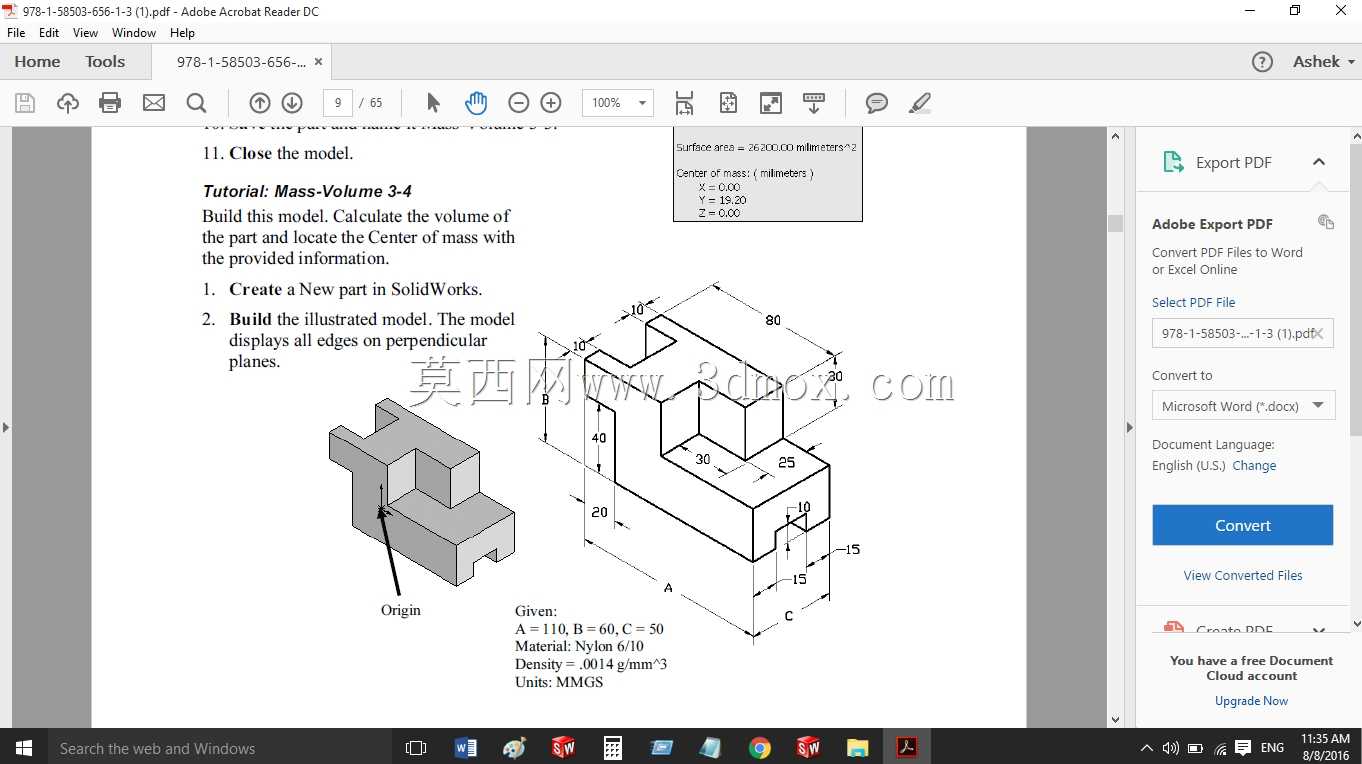

　　设计这类结构的时候，首先要确定整体的安装边界，从标注的尺寸来看，块体总长度方向的最大尺寸是110，总宽度方向最大尺寸是60，总高度方向最大尺寸是50，所有凸台和凹槽的尺寸都基于这个外轮廓向内偏移生成，不会超出整体的安装边界，在做设备内部布局的时候，只要预留出对应长宽高的矩形空间就能完成安装，不需要额外预留避让空间。凸台的突出尺寸和凹槽的深度都做了等尺寸匹配，嵌合的时候侧面间隙可以控制在0.1毫米以内，既不会因为间隙过大出现定位晃动，也不会因为间隙过小导致装配卡滞。

　　建模的时候要注意特征的生成顺序，首先要绘制整体的基底块体，确定三个方向的总尺寸，之后再分别在对应面上生成凸台和切除凹槽，要注意所有特征的定位尺寸都要从同一个基准面开始标注，避免出现尺寸链累积误差，比如长度方向的所有定位都从左侧端面开始标注，高度方向的所有定位都从底面开始标注，宽度方向的所有定位都从前端面开始标注，这样加工的时候不管是用铣床加工还是3D打印，都能直接对应图纸尺寸找正，不需要额外换算尺寸。实际应用中这类块体的原点一般设置在底面的边角位置，和装配时的定位基准重合，装配的时候直接把原点对齐到设备内部的安装基准点就能完成定位，不需要额外调整位置。

　　这类结构虽然看起来简单，但是能很好地锻炼工程师的尺寸标注逻辑和特征规划能力，很多刚入行的工程师做这类练习的时候，容易出现特征顺序混乱、尺寸基准不统一的问题，导致最后生成的模型和图纸尺寸出现偏差，实际加工出来的零件没法完成嵌合。在通讯设备的实际应用里，这类块体有时候还会在表面增加小的走线槽，用来布置内部的细导线，不过基础的练习模型里一般不会做这些附加特征，重点还是放在正交特征的建模逻辑和尺寸匹配上。做这类结构的质量属性计算时，因为所有特征都是规则的矩形块，也可以通过手动分块计算体积来验证软件计算的结果是否正确，核对质心位置是否在预期范围内，避免因为特征建模错误导致质量属性计算出现偏差，影响后续整机的配重计算。
