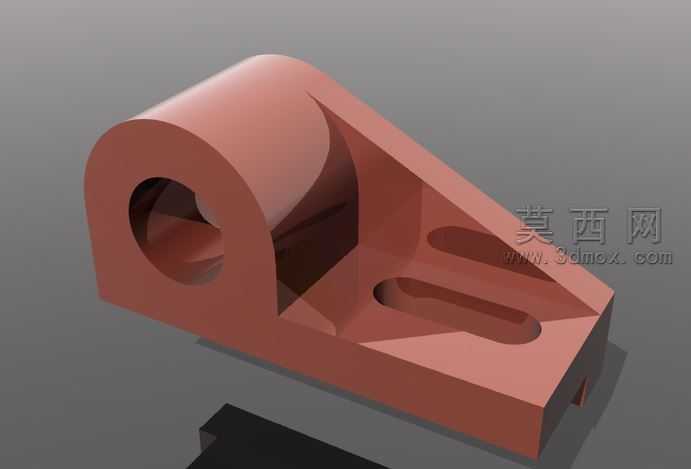

轴支撑固定座机械结构三维设计

本作品为轴类支撑固定座的三维设计成果，建模阶段以轴类零件的安装定位需求为核心出发点，首先梳理支撑结构的核心功能逻辑：既要为转轴提供稳定的径向支撑限位，又要具备可靠的安装固定基面，因此整体结构拆分为带轴孔的支撑立臂与带安装孔的固定底板两个核心功能模块。建模过程中先绘制基准平面，以轴孔的中心轴线为核心定位基准，先完成支撑立臂的轮廓草图绘制，通过拉伸特征生成立臂基础实体，再对轴孔位置执行切除拉伸操作，精准控制轴孔的内径尺寸与孔深参数，保证与适配轴径的配合公差符合通用机械安装要求；随后绘制固定底板的轮廓草图，将底板与立臂的连接位置做一体化拉伸合并，避免分体装配带来的结构强度问题，在底板上对称布置两个安装沉孔，通过切除拉伸生成沉孔结构，保证安装螺栓可以完全沉入孔内，不会突出底板表面影响安装平整度。结构细节处理上，在立臂与底板的连接位置添加圆角过渡特征，消除直角连接处的应力集中问题，提升整体结构的抗载荷能力；对立臂的外侧轮廓做轻量化切除处理，在不影响结构支撑强度的前提下去除多余材料，降低零件整体重量，同时让结构外观更简洁利落。材质与渲染阶段，为模型赋予金属哑光不锈钢材质，调整材质的粗糙度参数与金属度参数，还原金属零件的真实质感，渲染时采用柔和的影棚布光方案，主光源从侧上方45度角照射，突出零件的轮廓立体感与结构转折关系，添加弱度环境光遮蔽效果，让轴孔、安装沉孔等凹陷结构的光影层次更自然，背景采用渐变灰色调，避免背景元素抢夺零件本身的视觉焦点，最终渲染效果清晰展现零件的所有结构细节，可直接用于机械设计教学演示、零件加工前的结构校核场景。整个设计遵循易加工、易装配的原则，所有特征均采用常规机械加工即可实现，没有复杂的异形曲面结构，适合入门学习者掌握基础支撑类零件的建模逻辑与结构设计思路。
