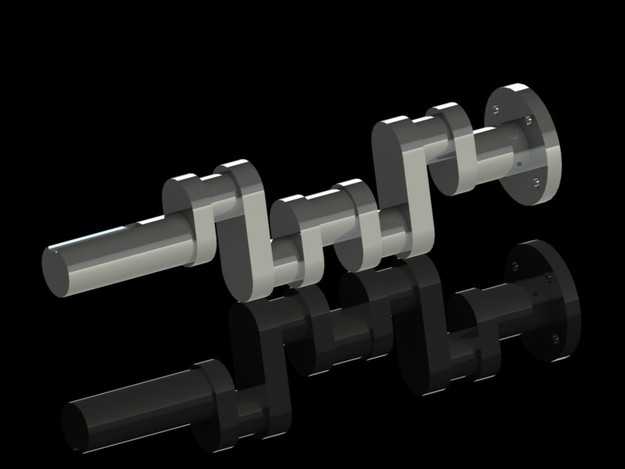

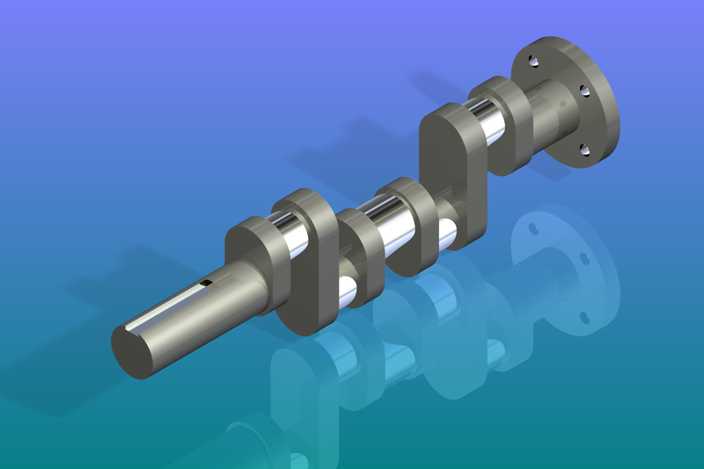

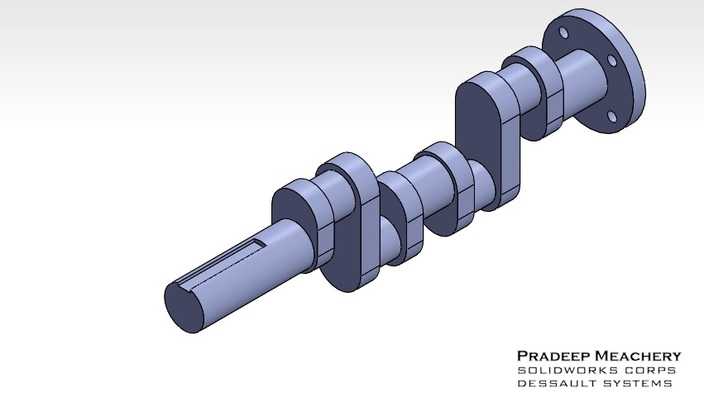

四缸发动机曲柄轴三维结构设计

本模型为四缸发动机配套的曲柄轴结构，采用三维参数化建模方式完成整体构建，建模过程中严格遵循内燃机曲柄轴的设计规范，对各段轴颈、曲柄臂、平衡配重、输出法兰、定位键槽等结构进行了1:1比例的精准还原。建模初始阶段先梳理曲柄轴的工作逻辑：作为发动机将活塞往复直线运动转化为旋转运动的核心传动部件，四缸机型的曲柄销需按照特定点火间隔角完成相位排布，建模时先绘制各主轴颈与曲柄销的中心轴线，确定各段轴的相对位置与偏心距，通过旋转特征生成各段圆柱轴体的基础轮廓。针对曲柄臂结构，结合四缸机的动平衡需求设计了适配的配重轮廓，通过拉伸、切除特征完成曲柄臂与配重块的一体化造型，同时对轴颈与曲柄臂的过渡位置做了圆角处理，还原实际加工中的应力释放结构，避免应力集中导致的部件失效。输出端的连接法兰采用圆周阵列特征完成安装孔的均匀排布，输入端的键槽结构通过切除拉伸精准还原，保证与传动齿轮的配合精度。材质设置上，整体赋予调质合金钢材质属性，渲染时调整金属粗糙度参数，还原锻钢部件经机加工后的哑光金属质感，对轴颈配合面做轻微高光处理，区分精加工面与非配合面的表面质感差异。结构设计上充分考虑四缸发动机的做功顺序，四个曲柄销分为两组对称排布，保证运转过程中的惯性力平衡，各主轴颈的直径、长度参数匹配常规四缸发动机的缸体支撑位尺寸，曲柄臂的厚度与配重块的重量经过参数校核，满足高速运转下的动平衡要求。建模过程中对所有特征做了参数化关联，后续可根据不同排量的四缸发动机需求，快速调整轴颈直径、曲柄偏心距、配重块轮廓等参数，适配不同的动力设计需求，整体模型结构完整，无缺失特征，各配合部位的尺寸公差预留符合机械设计标准，可直接用于后续的装配模拟、运动仿真以及工程图导出工作。
