工业设备用定位托架结构设计

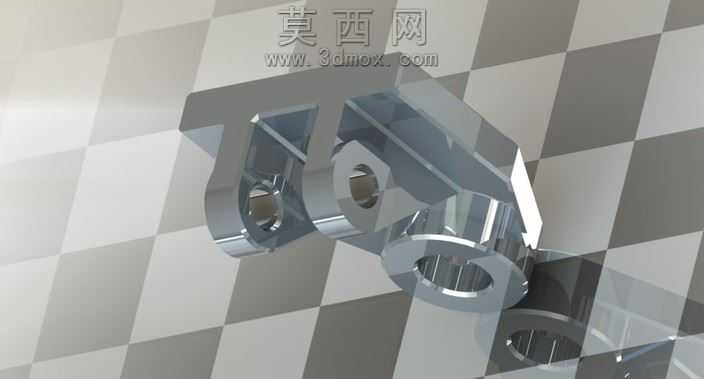

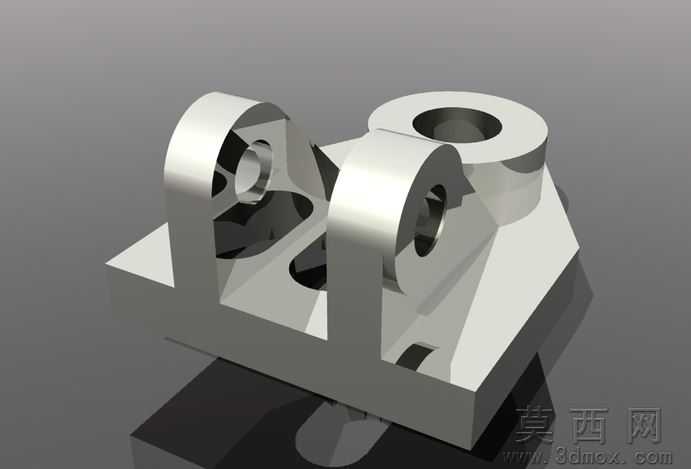

本定位托架采用三维参数化建模方式完成整体结构设计，建模过程中以基准面、基准轴为定位参考，先绘制主体轮廓草图，通过拉伸、切除等基础特征命令构建托架的主体承托结构，再逐步细化局部连接结构。建模阶段严格把控各特征的尺寸关联，将安装孔位、支撑臂厚度、连接槽宽度等关键尺寸设置为全局变量，便于后续根据实际安装需求调整参数，保证模型的可编辑性与参数关联性。材质配置上选用金属合金钢材质，在材质编辑器中调整金属粗糙度、反射率参数，模拟金属机加工后的哑光金属质感，同时对棱边位置添加微小倒角特征，还原实际机械加工零件的工艺细节，避免尖锐棱边带来的应力集中问题，也让渲染效果更贴近真实工业零件的视觉表现。结构设计层面，托架顶部设置带通孔的吊耳式连接端，可通过销轴与上部构件实现铰接连接，满足部件间的转动适配需求；下部设置两组平行的带孔支撑臂，支撑臂上预留同轴安装孔位，可通过紧固件与下部承载部件实现刚性连接，中部设置镂空减重结构，在保证整体结构刚度、满足承重定位需求的前提下，尽可能降低零件自身重量，减少材料消耗。渲染阶段采用工作室环境光搭配定向补光的布光方案，调整光源角度突出托架的结构轮廓与金属材质质感，通过阴影参数调整让零件的立体感更强，清晰展现各部分结构的衔接关系。设计过程中重点考量托架的定位精度与承载稳定性，对支撑臂的间距、安装孔的同轴度、连接端的受力角度都做了反复校核，确保该托架在实际使用中能够稳定实现部件定位、承托连接的功能，适配工业设备中需要铰接定位、多点支撑的安装场景，整体结构紧凑无冗余设计，加工工艺性良好，可直接用于后续的工程图导出与加工生产参考。
