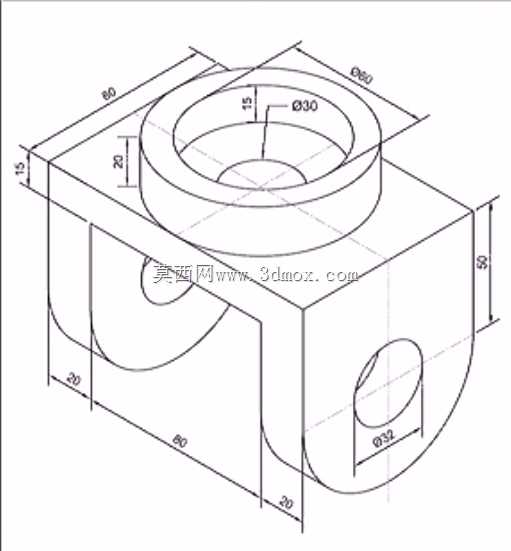

带侧孔凸台方形基座组合结构设计

　　该组合结构件在通讯设备配套安装场景中，主要承担小型通讯功能模块的承载与定位作用，常见于户外通讯基站的局部组件安装、室内通讯机柜内部的模块固定工位，能够为套设在凸台内的圆形通讯转接件提供稳定的支撑基础，同时侧部的横向通孔可用于穿设信号传输线缆或者安装锁紧销件，实现上部功能件与基座的相对位置固定，避免设备运行过程中受振动影响出现移位、接触不良等问题。从结构功能来看，下部的方形基座主体底部做了半圆弧过渡处理，并非直角方座，这种设计一方面可以减少基座与安装面接触时的应力集中问题，当安装面存在轻微平面度误差时，圆弧过渡的结构能够降低边角处的装配压应力，避免长期受力出现基座开裂的情况；另一方面半圆弧的侧壁也能减少线缆布设时的剐蹭，

　　穿线过程中圆滑的曲面不会划伤线缆外绝缘层，提升布线作业的安全性。上部的环形凸台与下方基座为一体化结构，凸台的内孔为阶梯孔结构，不同直径的内孔段可以匹配不同外径的圆形通讯模块，比如小直径段可以定位模块的下端插接部，大直径段可以容纳模块的主体部分，15mm的凸台高度能够为模块提供足够的轴向定位长度，避免模块插接后出现径向晃动。设计过程中优先考虑了安装边界的适配性，基座整体的长宽尺寸控制在80mm见方，总高度方向从基座底面到凸台顶面为35mm，这个尺寸区间能够适配多数通讯机柜内部的标准安装格位，不会出现尺寸超差无法装入预设工位的问题。基座侧部的Φ32横向通孔，中心高度距离基座底面为20mm，这个高度位置刚好对应上部凸台内孔的下部空腔，

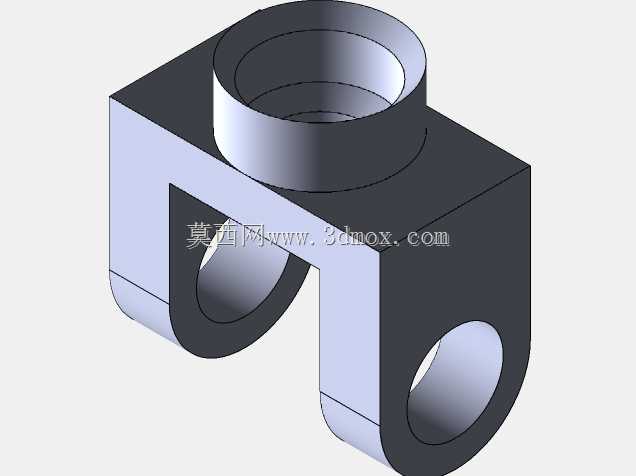

　　穿入的锁紧销可以直接抵接在装入凸台的圆形模块侧壁，实现径向锁紧，不需要额外在模块上加工锁紧位，降低了配套零件的加工难度。基座边角处的20mm尺寸预留，是为了匹配安装时的固定孔位，四个边角区域可以加工沉头安装孔，使用M4或者M5的螺丝将基座固定在安装面板上，沉头孔的设计可以让螺丝头部不突出基座表面，避免和上部安装的模块产生干涉。从建模逻辑来看，该结构采用实体拉伸加切除的方式即可完成，首先绘制下部基座的截面轮廓，包含方形主体与底部半圆弧特征，拉伸得到基座主体后，在上表面绘制环形凸台的截面拉伸得到凸台结构，之后分别对凸台内孔、侧部横向通孔做拉伸切除，最后对所有锐边做微小的倒角处理，避免加工完成后零件边角过于锋利划伤装配人员。

　　实际生产中该零件可以采用ABS工程塑料注塑成型，也可以采用铝合金压铸加工，两种材质都能满足通讯设备安装的强度要求，塑料材质适合室内机柜内的非承重安装场景，铝合金材质则适合户外基站等对结构强度、耐候性有更高要求的场景。结构设计时特意将凸台设置在基座的中心位置，让上部模块的重量均匀分布在基座上，不会出现偏载导致的基座倾斜问题，侧孔的位置也做了居中处理，锁紧销穿入后受力点在模块的中心高度位置，锁紧时不会让模块出现偏斜，保证模块与下部对接件的同轴度。在装配流程上，操作人员可以先将基座通过四角的安装孔固定在预设工位，之后将通讯转接模块从凸台上方插入内孔，调整模块的角度让侧部的定位槽对准横向通孔，再从侧孔穿入锁紧销或者锁紧螺钉，即可完成模块的固定，整个装配过程不需要复杂的工装，单人即可快速完成，后期维护拆卸时也只需要拔出侧部的锁紧销就能取出模块，检修更换的效率很高。针对户外使用的场景，该结构的凸台与基座结合处做了圆角过渡，不会出现积水积灰的死角，雨水和灰尘可以顺着圆弧面滑落，减少杂物堆积对零件的腐蚀，延长零件的使用寿命。
