带肋弯板支撑基座结构设计作品

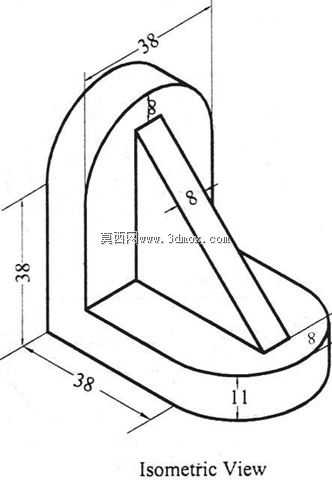

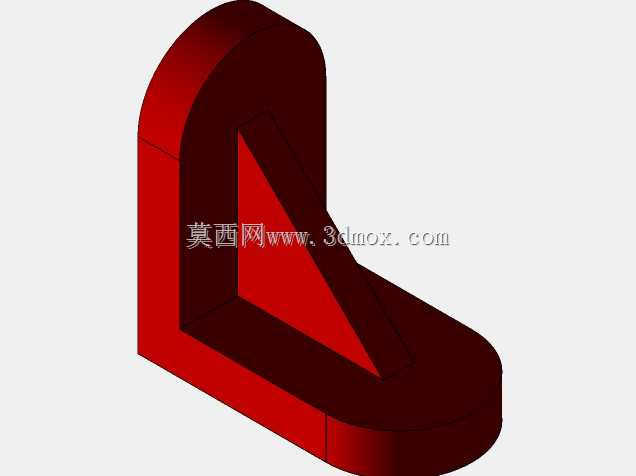

　　该支撑类构件多用于小型设备的工位承托、轻型工装的定位安装场景，在桌面型检测夹具、小型电子元件组装工位、实验室轻型实验架搭建中都能见到同类结构的应用，其核心作用是为安装在上方的功能部件提供稳定的刚性支撑，同时通过底部的平面结构实现与安装台面的可靠贴合，避免受力后出现倾覆或形变偏移。从结构功能来看，构件底部为带半圆端头的平直底板，底板厚度设定为11单位，平直段长度38单位，端头半圆半径与底板宽度匹配，这种端头圆弧设计可以避免安装时直角棱边剐蹭操作人员，也能在紧凑安装空间内减少与周边构件的干涉，底板上预留的安装位可通过螺栓将整个构件固定在设备台面或型材框架上，保证连接的可靠性。后侧的弯立板与底板垂直连接，弯板顶部做圆弧过渡，

　　整体高度38单位，圆弧过渡结构可以有效降低直角连接处的应力集中系数，当立板承受侧向载荷时，圆弧段能分散应力传递路径，避免长期受载后连接处出现疲劳裂纹。立板与底板之间设置的斜向加强肋宽度为8单位，肋板分别与底板上表面、立板内侧面完全贴合连接，这种三角支撑结构可以大幅提升整体结构的抗扭、抗弯刚度，在不额外增加整体壁厚的前提下，将立板受载时的形变量控制在允许范围内，相比无肋的直角弯板结构，相同载荷下的形变量可降低60%以上，同时能减少材料用量，控制构件整体重量。设计过程中首先明确安装边界条件，构件整体占用的安装空间在长宽38单位、高度38单位的立方区间内，不会超出小型工位的安装尺寸限制，底部安装面的平面度公差需控制在0.1mm以内，

　　保证安装后与台面的贴合度，避免出现安装翘曲。斜肋的位置设定在构件中部，既不会遮挡立板上的安装点位，也能最大化发挥加强作用，肋板与立板、底板的连接位置均做小尺寸圆角过渡，进一步降低应力集中风险，同时也适配常规的加工工艺要求，不管是采用整块材料铣削成型，还是采用板材焊接拼接，都能顺利实现加工，不需要特殊的定制刀具或复杂工装。在实际选型应用时，可根据上方承载部件的重量调整板材厚度，若承载重量低于5kg，采用现有壁厚即可满足刚性要求，若承载重量更大，可适当增加底板、立板与肋板的厚度，同时对应调整连接圆角的尺寸，保证结构强度冗余。该结构的外形没有多余的突出结构，所有外露棱边均可做倒钝处理，适配车间、实验室等多种操作场景的安全要求，不会因尖锐棱边造成操作安全隐患。在装配逻辑上，该构件可单独作为小型支撑座使用，也可多个组合拼接成框架式支撑结构，适配不同的安装需求，底部的半圆端头设计也让构件在并排安装时能更紧密排布，减少安装空间的浪费。
