带双安装孔的L型基座结构设计

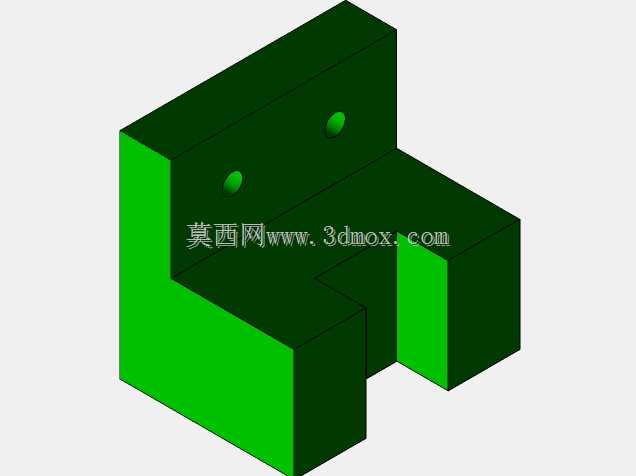

　　在通讯设备的内部安装布局中，这类L型结构件常作为小型功能模块的承载基座使用，多用于通讯终端内部的板卡支撑、元器件定位场景，能够在有限的设备腔体空间内，同时实现两个不同高度平面的部件安装固定，充分利用立体空间减少设备整体体积占用。从结构本身来看，该构件整体为一体化铣削成型的L型块体，不存在拼接焊缝或装配缝隙，整体刚性表现优异，能够承受安装面搭载元器件的静态载荷，同时可抵御设备运输、使用过程中的常规振动冲击，避免支撑结构变形导致的元器件移位、接线松脱问题。

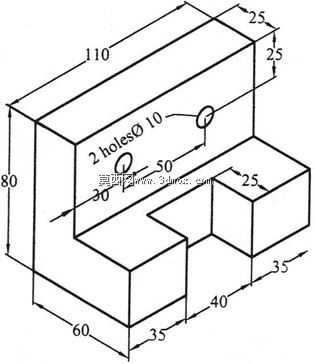

　　尺寸设计上，构件总长度方向尺寸为110mm，总宽度方向为60mm，高位安装面的高度为25mm，高位段的宽度尺寸为25mm，低位段的台阶深度为25mm，低位安装面距离构件侧边的尺寸为35mm，低位段沿长度方向的延伸尺寸为40mm，所有尺寸公差可按IT7级加工精度控制，能够满足通讯设备内部安装的互换性要求。构件高位立面上设置有两个直径10mm的通孔，两个孔的中心距为50mm，下方孔的中心距离构件底面的高度为30mm，这两个孔可用于穿装固定螺栓，将整个基座固定在设备的内部立柱或安装壁面上，孔位边缘做了0.5mm的倒角处理，既可以去除加工毛刺避免划伤安装人员，也能引导螺栓顺利穿入，降低装配对位难度。

　　设计过程中优先考虑了安装的便捷性，L型的高低台阶结构可以直接卡入设备内部预设的安装槽位，不需要额外设计定位销即可完成初步对位，减少装配时的调整步骤。两个安装孔的位置经过受力校核，孔中心距离构件边缘的距离大于2倍孔径，避免螺栓锁紧时出现边缘开裂的问题，同时孔位连线平行于构件长度方向，锁紧时受力均匀，不会出现基座偏斜的情况。低位安装面可用于放置小型通讯模块、滤波元件等器件，高位立面除了固定功能外，也可作为线缆的走线依托面，可在立面外侧粘贴理线夹固定走线，避免线缆与内部其他运动部件或发热元件接触。

　　从加工工艺角度来看，该结构可采用整块铝型材或ABS工程塑料坯料加工，金属材质版本可通过数控铣削一次成型，塑料版本可通过注塑模具批量生产，两种加工方式都能保证尺寸的一致性，适合通讯产品的批量装配需求。构件的所有棱边都做了R0.3的圆角处理，没有尖锐边角，既可以避免加工和装配过程中的割手风险，也能减少应力集中点，提升构件的抗疲劳强度。在实际使用场景中，该基座不需要额外做表面处理，金属版本可做本色阳极氧化提升耐腐蚀性，塑料版本可直接使用原料本色，能够满足通讯设备内部的使用环境要求，不会出现锈蚀、老化掉屑影响内部电路安全的问题。

　　结构的安装边界需要注意，固定时螺栓的拧入深度不宜超过15mm，避免螺栓端部突出立面另一侧刮伤内部线缆；低位安装面的承载重量建议不超过2kg，避免长期载荷导致台阶处出现形变；安装时需保证基座底面与安装面完全贴合，避免悬空导致锁紧时构件出现开裂问题。该结构的设计没有冗余的复杂特征，所有尺寸都围绕安装空间利用率、装配便捷性、结构刚性三个核心需求设定，没有多余的装饰性结构，完全服务于功能实现，是通讯设备内部结构件典型的务实设计思路，能够在满足功能要求的前提下最大限度控制加工成本和装配工时。
