带环形槽开口弯座结构零件设计

　　该零件属于通讯设备配套的结构支撑类构件，日常应用场景多覆盖户外通讯基站内部走线固定、小型通讯终端内部模块限位场景，核心作用是为通讯线缆、内置射频模块提供稳定的安装依托，同时借助自身环形槽结构完成线缆的有序盘绕收纳，避免设备内部走线杂乱引发的信号干扰、线缆磨损问题。从实际使用功能来看，该构件不需要承担大载荷冲击，核心要求是尺寸精度稳定、安装贴合度高，能够在通讯设备长期运行的温变环境下保持结构形位公差不偏移，避免因结构变形导致的线缆松脱、模块移位故障。

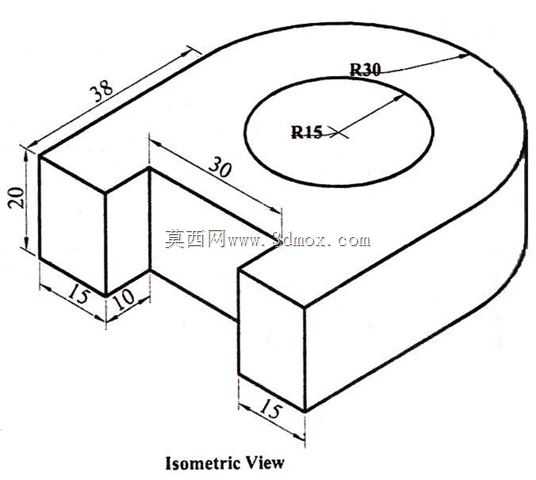

　　设计阶段首先敲定的是整体的等壁厚结构，所有实体部分壁厚保持一致，既可以满足注塑或铣削加工的工艺要求，减少加工过程中的应力变形，也能在满足结构强度的前提下尽可能控制零件自重，适配通讯设备轻量化的设计趋势。整体轮廓采用直段加半圆弧段的组合形态，直段部分预留两个对称的凸耳安装位，每个凸耳的宽度尺寸为15，凸耳与直段主体衔接处做了直角过渡，保证安装时的贴合面平整，不会出现安装间隙；两个凸耳之间的内凹缺口宽度为10，缺口深度方向的尺寸为30，这个缺口的作用是避让通讯设备内部的相邻元器件，避免装配时出现结构干涉，同时也能为线缆的侧向引出预留通道。

　　半圆弧段的外轮廓半径为30，内圈环形槽的半径为15，环形槽的深度与零件整体壁厚保持一致，槽体边缘做了微小的倒角处理，避免盘绕线缆时划伤线缆外绝缘层；直段部分的总长度尺寸为38，这个尺寸是根据通讯设备内部的安装空间边界确定的，装配时零件直段末端刚好抵到设备壳体的内部加强筋位置，不需要额外增加定位结构就能完成初步限位，降低装配工序的复杂度。零件的整体高度方向没有做额外的凸台或沉孔结构，上下端面保持全平面，既可以作为独立的支撑座使用，也可以多个同规格零件叠装组合，适配不同厚度的线缆盘绕需求。

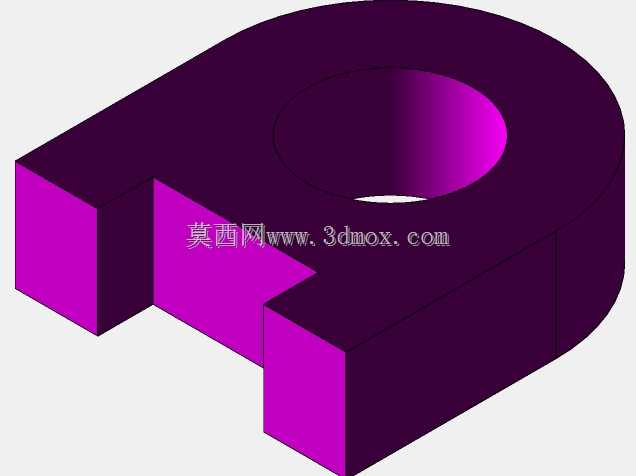

　　建模过程中优先采用草图驱动的特征生成逻辑，先在基准面上绘制完整的截面轮廓，通过等距实体命令保证所有壁厚尺寸统一，再通过拉伸命令生成主体结构，环形槽部分直接在草图阶段绘制内圈轮廓，拉伸时直接切除出槽体结构，避免后续额外特征操作带来的基准误差；两个凸耳部分的尺寸完全对称，建模时采用镜像特征生成，保证两个安装位的同轴度、平面度公差一致，装配时不需要额外调整安装孔位的对齐度。针对实际使用中可能出现的线缆磨损问题，槽体内壁的粗糙度要求控制在Ra1.6以下，建模时已经预留了后续抛光或涂层处理的尺寸余量，不会因为表面处理导致槽体尺寸变小，影响线缆的盘绕空间。

　　从安装边界来看，该零件装配时占用的平面空间为长68、宽38的矩形区域，高度方向尺寸与零件壁厚一致，不会超出通讯设备内部的预留安装层高度，周边预留3mm的安全间隙即可满足装配和散热需求，不需要额外预留操作空间；两个凸耳位置可以根据实际安装需求加工沉头孔或粘贴固定，适配螺丝锁付、胶粘两种不同的安装方式，能够覆盖不同材质通讯壳体的装配要求。在通讯设备的批量装配场景中，该零件的结构简单，加工工序少，成型后不需要复杂的后处理工序，能够有效降低配套构件的采购成本，同时稳定的结构尺寸也能减少装配环节的调整时间，提升整机组装的效率。
