多孔法兰式连接端盖结构设计方案

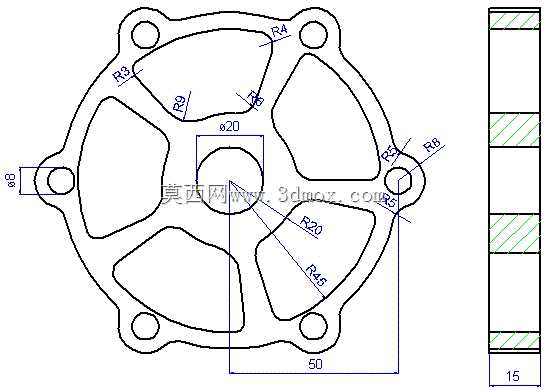

　　这类带周向均布安装孔的盘类零件，常作为小型动力输出端的密封连接构件使用，在小型传动箱体、便携动力工具、微型泵体的端部装配场景中十分常见，核心作用是封闭腔体端部、限制内部轴承轴向窜动，同时通过周向的安装孔实现与相邻壳体的刚性连接，部分同结构零件还会在盘面预留减重镂空，兼顾轻量化与结构强度的平衡。从结构细节来看，零件中心设置直径20的中心通孔，用于穿过传动轴或者安装定位芯轴，中心孔外围的环形凸台是轴承安装位，设计时需要保证该位置的平面度与同轴度，避免轴承装配后出现偏磨，影响传动平稳性。周向均匀分布的6个小圆孔为螺栓过孔，每个孔位周边都做了R4的圆角过渡，避免螺栓拧紧时应力集中在孔边造成盘面开裂，相邻安装孔之间的镂空区域，

　　轮廓分别采用R3、R8、R9、R20、R45等多段圆弧顺滑连接，没有尖锐棱角，既减少了零件整体重量，也避免了加工过程中刀具在锐角位置出现崩损，同时圆弧过渡的结构在承受振动载荷时，应力分布更均匀，不会出现应力集中导致的疲劳断裂。零件的整体外轮廓最大尺寸控制在50单位的边界范围内，属于小型盘类连接件，厚度方向的尺寸可以从右侧的局部剖视图看出，盘面为等厚结构，安装孔位的凸台高度略高于盘面，保证螺栓拧紧时的压紧面贴合紧密，不会出现虚压导致的连接松动。设计这类盘类零件时，首先要确定中心孔的尺寸与配合公差，根据穿过的轴径或者轴承外圈尺寸确定中心安装位的直径，其次要根据连接螺栓的规格确定周向安装孔的直径与分布圆直径，

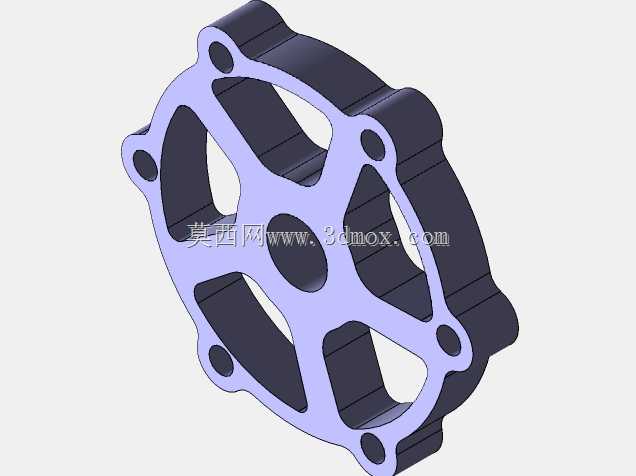

　　保证螺栓安装时不会与相邻结构发生干涉，镂空区域的轮廓绘制需要注意各段圆弧之间的相切约束，避免草图出现开口或者重叠，导致后续特征生成失败。实际装配时，这类端盖会在贴合面加装密封垫片，通过周向的6个螺栓均匀拧紧，压紧垫片实现腔体的密封，防止内部润滑油泄漏或者外部灰尘进入腔体内部，中心孔位置会加装油封，对穿过的传动轴进行动密封。在建模过程中，需要先绘制中心基准，确定各安装孔的位置，再通过圆弧约束绘制外轮廓与镂空区域的草图，拉伸生成基础实体后，对所有锐边进行倒圆角处理，避免装配时划伤操作人员，同时提升零件的抗疲劳性能。这类结构的零件因为尺寸小巧、安装便捷，在小型手持动力设备、桌面级传动装置、微型流体泵的结构中应用广泛，

　　设计时需要根据实际的载荷情况调整盘面厚度与镂空区域的大小，如果承受的轴向载荷较大，可以适当减小镂空区域的面积，提升盘面的整体刚性，如果对重量有严格要求，可以在保证结构强度的前提下增大镂空面积，进一步降低零件重量。需要注意的是，周向安装孔的位置度公差需要严格控制，否则装配时会出现螺栓无法穿入的问题，中心孔与安装孔分布圆的同轴度也要控制在合理范围内，避免装配后传动轴出现偏心，导致运转时出现振动和噪音。
