带半圆槽凹口凸台结构机械练习块

　　做机械结构设计的从业者大多有过这类基础实体建模练习的经历，这类带规则槽口与曲面特征的块体，看似结构简单，实则是SolidWorks等三维建模软件入门阶段必须吃透的典型案例，能帮设计者快速掌握拉伸凸台、拉伸切除、曲面切除、尺寸约束等核心操作逻辑，很多企业在招聘结构设计岗时，也会把类似结构作为上机实操的考核题目，考察建模者的尺寸链把控能力与特征顺序规划思路。

　　从实际工程应用场景来看，这类带凹口与半圆槽的块体结构，并非只存在于练习题库中，在小型工装夹具的定位座、自动化生产线的物料挡块、电子设备内部的支撑隔块上都能看到相似的结构逻辑。比如通讯设备机柜内部的线缆固定座，就会用到这类上部带凸台卡位、下部带半圆槽走线缆的结构，上部的凸台可以卡在机柜钣金的安装孔位里实现快速定位，下部的半圆槽刚好容纳直径匹配的通讯线缆，避免线缆在设备运输或运行过程中出现移位、磨损的问题，同时整体块体的规整外形也方便和周边结构做贴合安装，不会出现干涉问题。

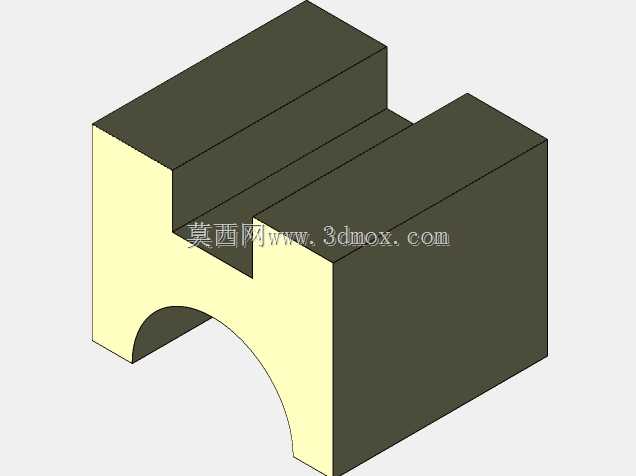

　　从结构功能特性来看，这个块体的设计逻辑非常清晰，整体为规整的长方体基体，上部做了两级凸台结构，其中一侧凸台高度为10，凸台的横向让位尺寸为15，这个让位尺寸刚好可以和对接零件的凸缘做嵌合，实现两个零件的无错位装配，不需要额外增加定位销就能保证装配精度，能减少装配环节的零件数量与工时。下部的半圆槽半径为15，属于通槽结构，槽的曲面部分完全为半圆柱面，没有多余的拔模斜度或倒角，这一设计一方面是为了容纳圆柱类零件或线缆，另一方面半圆面的接触形式相比直角槽，能减少和圆柱件的接触应力，避免圆柱件表面被棱边刮伤，在需要频繁拆装的场景下，这种结构的耐用性会比直角槽高很多。

　　在设计思路层面，这类结构的建模顺序非常考验设计者的工程思维，正确的建模逻辑应该是先绘制40长度方向的矩形基体草图，拉伸得到整体的长方体基础块，之后再在上部绘制凸台的轮廓草图，通过拉伸凸台命令得到上部的两级凸台结构，这里要注意凸台的高度尺寸10是从基体上表面开始计算的，不能从基体底面标注，否则后续调整基体高度时会出现尺寸关联错误。之后处理下部的半圆槽，需要在基体的前视基准面绘制直径30的半圆草图，通过拉伸切除命令贯穿整个块体的宽度方向，这里要注意半圆的圆心位置要和基体的侧边尺寸对齐，保证半圆槽的位置精度，最后再处理上部凹口的切除，凹口的深度要和凸台的高度匹配，保证对接零件装入后上表面能和凸台齐平，不会出现凸起或凹陷的装配问题。

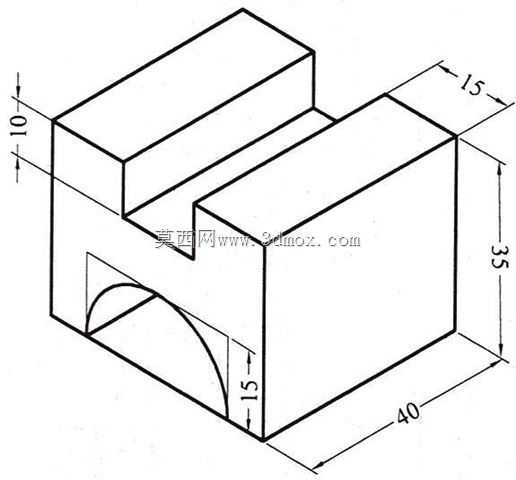

　　从外形尺寸与安装边界来看，这个块体的总长度为40，总高度方向结合凸台10的高度与下部15半径的半圆槽，整体高度控制在25左右，上部凸台的让位宽度15，意味着和它对接的零件凸缘宽度不能超过14.5，要预留0.5的装配间隙，避免过盈装配导致零件无法装入。下部半圆槽的直径为30，所以穿过该槽的圆柱件或线缆直径最大不能超过29，同样要预留合理的间隙，如果是走线缆的场景，间隙可以适当放大到1-2mm，方便线缆穿装，如果是作为定位轴的安装槽，间隙可以控制在0.1-0.3mm，保证定位精度。安装边界方面，这个块体的底部为完整平面，可以直接通过螺栓固定在安装基板上，安装孔位可以设置在块体的两个对角位置，不会和上部的凸台、下部的半圆槽产生干涉，整体的安装占用空间就是40长度对应宽度方向的矩形区域，周边只需要预留5mm左右的操作空间就能完成装配和后期维护。

　　很多新手在建模这类结构时容易犯的错误是特征顺序颠倒，比如先做切除再做凸台，导致后续修改尺寸时出现特征报错，还有的会在标注半圆槽尺寸时把圆心位置标错，导致半圆槽和基体侧边的壁厚不均匀，实际生产时如果壁厚太薄会出现结构强度不足的问题，在有冲击载荷的场景下容易出现断裂。另外在工程图导出时，这类结构需要重点标注凸台的高度、凹口的宽度、半圆槽的半径这几个核心配合尺寸，形位公差方面可以给半圆槽的圆柱面添加同轴度要求，给凸台的侧面添加垂直度要求，保证加工出来的零件能满足装配需求。
