风机档位调节器后部壳体结构设计

项目分类:通用机械零部件 发布时间:2022-07-14 ID:677774
  • 风机档位调节器后部壳体结构设计
  • 风机档位调节器后部壳体结构设计
  • 风机档位调节器后部壳体结构设计
  • 风机档位调节器后部壳体结构设计
  • 风机档位调节器后部壳体结构设计

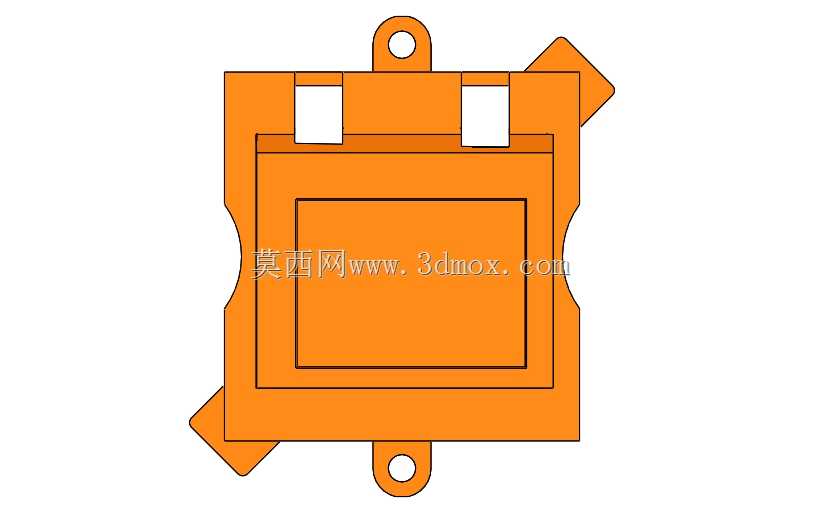

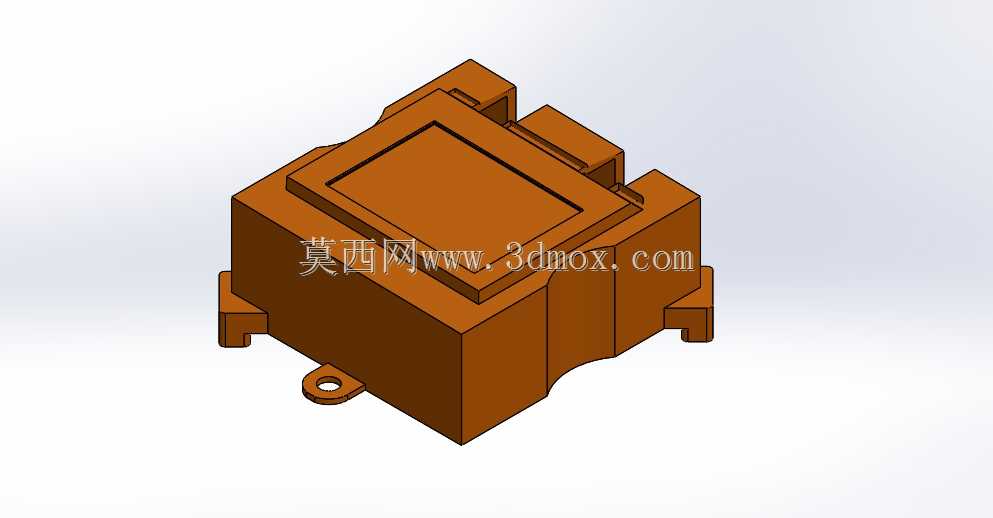

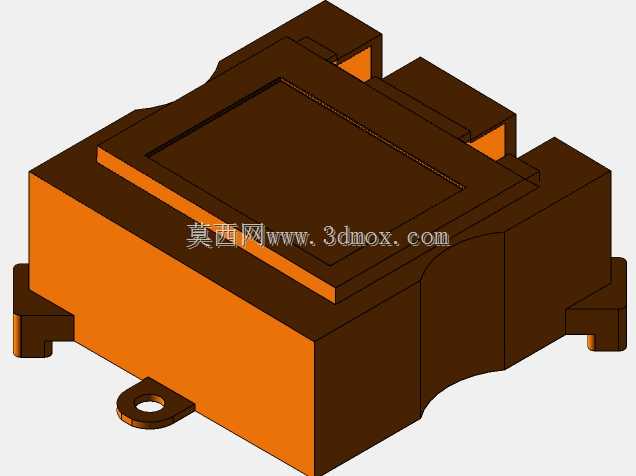

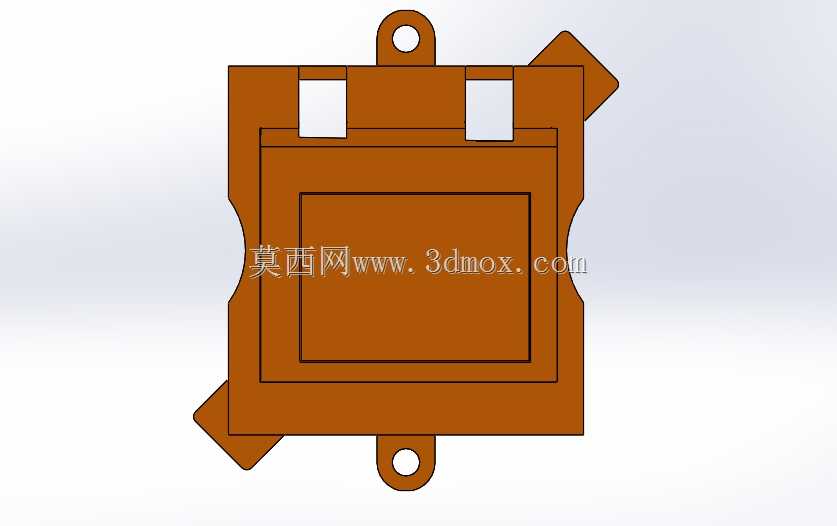

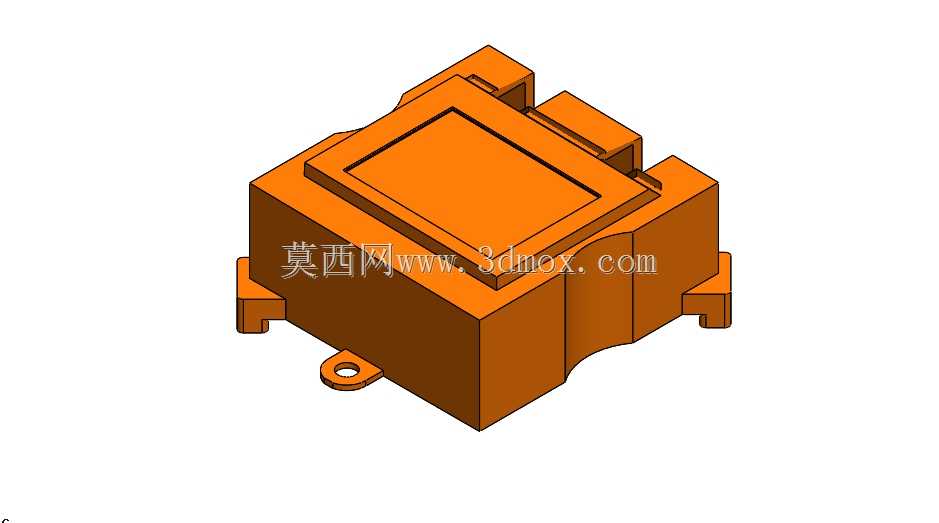

  这款风机调节器后部结构,是风机调速控制模块的核心承载壳体,日常应用在民用落地扇、台扇、工业壁扇以及小型通风设备的控制端安装场景中,主要作用是封装调速电路、档位切换触点以及接线端子,避免内部电气元件直接暴露在积尘、潮湿的使用环境中,同时为前端调节旋钮、档位拨杆提供稳定的安装基准,避免长期操作带来的结构松动。从实际使用场景来看,这类后部壳体需要适配风机机身的安装卡位,多数家用风机的控制模块都安装在机身立柱或者机头后侧的预留腔体内,因此壳体的外形轮廓做了多处切角与凸耳设计,上下位置的带孔凸耳是穿装自攻螺丝的固定位,直接与风机机身的塑料立柱螺柱对位,左右两侧的斜向凸块是卡装定位结构,安装时可以先卡入机身预留的卡槽完成预定位,再拧入固定螺丝,

  减少装配时的对位难度,提升产线装配效率。设计过程中优先考虑了内部元件的排布空间,壳体中间的内凹矩形区域是电路板的安装位,深度刚好匹配常规调速PCB板的厚度加上元件引脚的突出高度,避免安装后电路板与壳体底部产生硬接触顶坏元件,上方的两个矩形镂空是档位拨杆或者按键的伸出位,尺寸刚好预留出拨杆的活动间隙,不会出现操作卡滞的问题,同时镂空边缘做了加厚的止口结构,提升拨杆位置的结构强度,避免长期拨动导致边缘开裂。壳体的壁厚采用了均匀的2mm设计,是普通ABS注塑件的常规壁厚,既可以保证壳体的结构强度,避免安装拧紧螺丝时出现柱位开裂,也能控制注塑成型的周期,减少缩痕、翘曲等成型缺陷,外侧的边缘做了1.5mm的圆角过渡,

  既可以避免装配时锐边划伤操作人员,也能减少注塑时的应力集中,提升壳体的抗冲击性能,日常使用中即使受到轻微磕碰也不会出现碎裂问题。安装边界方面,这款壳体的整体外轮廓尺寸适配常规6mm-8mm厚度的风机机身安装面板,凸耳的孔位间距匹配市面上多数台式、落地式风扇的控制位安装孔距,不需要额外修改机身模具就可以直接适配替换,壳体后侧的内凹空间预留了接线端子的走线位置,接线完成后导线可以从壳体侧边的预留走线槽引出,不会被壳体与机身的结合面压破绝缘层,降低电气安全隐患。从结构可靠性角度考虑,壳体的螺丝柱位置做了放射状的加强筋连接到壳体内壁,避免拧入螺丝时柱位开裂,同时加强筋也提升了壳体整体的抗形变能力,即使在高温高湿的使用环境下,比如厨房、

  卫生间等区域使用的通风设备,壳体也不会出现明显的翘曲变形,保证内部电路板的位置稳定,避免触点移位导致的档位接触不良问题。这类后部壳体作为风机控制模块的防护结构,不需要承受较大的外部载荷,核心的设计要点在于安装适配性、装配便捷性以及对内部元件的防护能力,设计时充分考虑了注塑成型的工艺性,所有的拔模角度都控制在1.5度以上,没有倒扣结构,采用简单的两板模就可以完成注塑生产,不需要额外的抽芯结构,能够有效降低模具的制造成本与后期的生产维护成本,适配大批量的民用风机生产需求。
