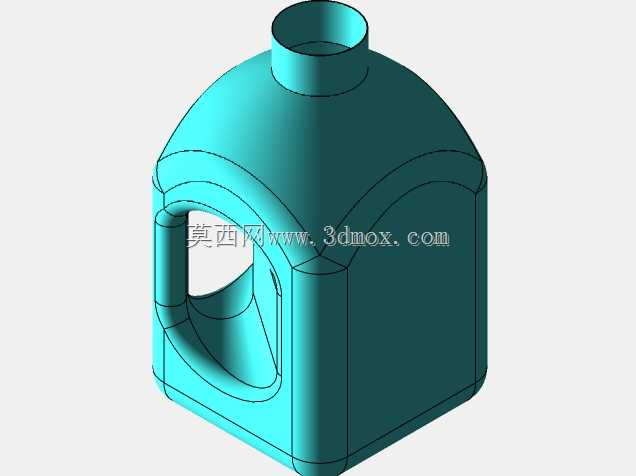

带一体式握持把手的大容量塑料储液瓶

　　日常民用与轻工生产场景中，这类带一体式握持把手的塑料储液瓶，覆盖了日化洗护、家用清洁、车用耗材分装等多个使用场景，是吹塑成型包装容器里应用范围极广的一类结构。不同于无把手的小口瓶型，该结构在瓶身侧部直接集成内凹式握持腔，完全省去了额外装配提手的工序，既降低了生产环节的零件数量与装配成本，也避免了外置提手长期使用后脱落、断裂的失效风险。从实际使用逻辑出发，该瓶型的握持区域做了内凹圆弧过渡，人手抓握时四指可完全探入空腔内，掌部贴合瓶身外侧弧面，即使盛装满瓶密度较高的液体，单手提携时的受力点也能均匀分布在指节与掌根位置，不会出现窄边勒手的问题，倾倒液体时手腕转动的角度也更符合人体工学，不需要过度抬臂就能控制出液流速。

　　瓶身主体采用近似方倒圆角的截面设计，相比纯圆形瓶身，在仓储堆码、货架陈列时的空间利用率能提升近两成，相邻瓶身可以紧密贴合排布，不会出现圆瓶滚动、移位的问题，同时倒圆角的处理又规避了直角结构在吹塑成型时壁厚不均、转角处应力集中易开裂的缺陷。瓶口采用标准外螺纹接口，可适配通用规格的旋盖、翻盖以及导流塞，密封可靠性能够满足液体类产品的运输、存储要求，瓶口颈部做了加厚加强筋处理，拧盖时不会出现颈部变形、螺纹滑牙的问题。从结构设计的细节来看，瓶身的握持空腔边缘做了大圆角包边处理，没有尖锐的棱边，提携时不会割手，空腔与瓶身主体的衔接位置做了渐变壁厚过渡，避免吹塑过程中该区域出现料流堆积、局部壁厚过薄的问题，即使满瓶状态下长期提拉，

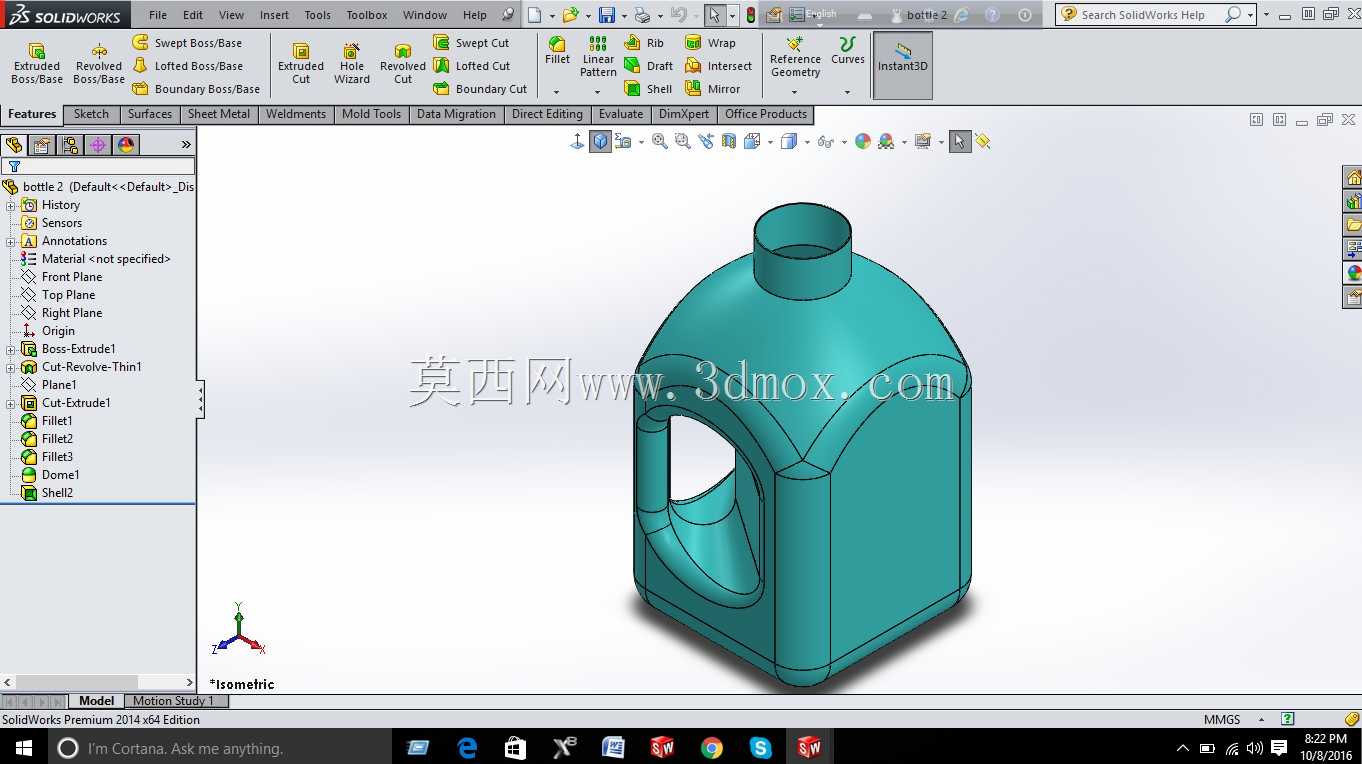

　　衔接处也不会出现应力发白、开裂的情况。瓶底做了内凹式支撑脚设计，放置在平面上时只有外圈支撑环接触接触面，既可以规避瓶底收缩变形导致的放置不稳问题，也能减少瓶底与接触面的摩擦面积，拖动时不会产生过大的阻力，同时支撑环的高度预留了足够的空间，即使瓶底有轻微的成型收缩变形，也能保证放置时的平面度，不会出现晃荡、倾斜的情况。在建模逻辑上，该瓶型采用曲面建模思路完成整体造型，先绘制瓶身主体的轮廓草图，通过放样生成基础曲面，再裁切出握持区域的开口，通过曲面填充、圆角过渡完成把手区域的一体化造型，最后对瓶口、瓶底区域做实体加厚与细节特征添加，整个建模过程充分考虑了吹塑工艺的成型特性，所有转角位置的圆角半径都控制在合理范围内，

　　避免出现过小圆角导致的料流不畅、壁厚不均问题。从安装与适配边界来看，该瓶型的最大外轮廓尺寸适配常规的自动化灌装生产线工位间距，可直接兼容现有瓶装液体的灌装、旋盖、贴标工序，不需要对现有产线做大规模改造，瓶身的平面区域预留了足够的贴标位置，可满足产品信息标识的张贴需求。不同于异形结构的定制瓶型，该结构的脱模角度经过反复校核，吹塑成型后开模不会出现卡模、拉伤瓶身表面的问题，量产时的成品率能够稳定控制在合理区间。在实际使用场景中，该瓶型可盛装洗衣液、消毒液、车用玻璃水、散装餐厨调料等多种液态物料，结构强度能够满足从生产灌装、仓储运输到终端用户全流程的使用要求，不会因为常规的跌落、挤压出现破裂漏液的问题。
