带内部限位凸台的圆形端盖结构设计

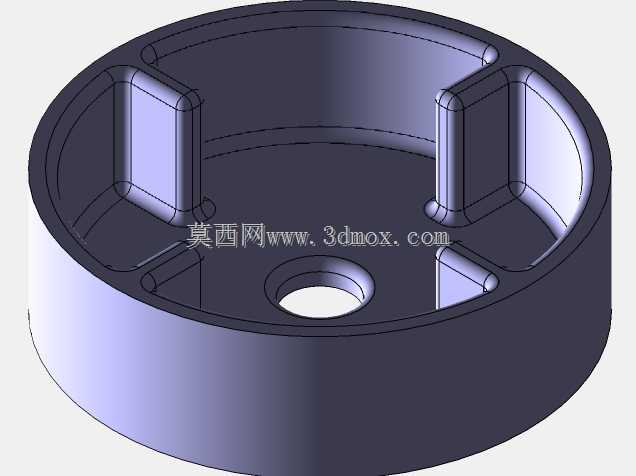

　　日常做结构设计时，这类带内部限位的圆形端盖，其实在小型机电产品、消费类电子的壳体封装场景里用得极多，很多人觉得这类零件简单，真到落地的时候才会发现，凸台位置、壁厚过渡、中心孔的配合公差，每一处都影响最终装配的顺畅度和长期使用的可靠性。先从实际用途说起，这个零件本质是配套圆柱类腔体的封装端盖，内部的四个凸台不是随便加的，是用来卡接腔体内部的功能模块——比如小型线路板、配重块或者密封胶圈的限位座，避免腔体内部的组件在晃动、倾斜的时候发生位移，中心的通孔是走引线或者固定锁紧螺丝的，整个零件扣合在腔体开口端之后，既可以起到端面封闭的作用，又能通过内部凸台完成内部组件的径向定位，不需要额外打胶或者增加固定卡扣，装配效率能提不少。

　　做这个结构的建模的时候，首先要卡的是安装边界：外圆直径要和配套腔体的内径做基孔制配合，一般选间隙配合的公差带，保证手工就能压入，不会出现卡滞或者装配后松动晃荡的问题；端盖的侧壁高度要匹配腔体开口的止口深度，扣合之后端面要和腔体开口齐平，不能出现凸起或者凹陷的台阶，影响外观和后续的表面处理。内部的四个凸台，位置是沿圆周均布的，每个凸台的径向厚度要算好，不能太单薄——如果凸台壁厚低于1.5mm，注塑的时候容易出现走胶不齐、缺料的问题，后期受挤压也容易断裂；也不能太厚，太厚的话对应位置的外壁容易出现缩痕，影响外观质量。凸台和端盖底面、侧壁的连接位置，全部做了R角过渡，不是为了好看，是为了分散应力，避免零件受冲击的时候，凸台根部因为应力集中直接开裂，毕竟这类塑料端盖很多是用在手持类产品上，日常跌落、磕碰是常有的事，应力集中的位置最先坏。

　　中心孔的尺寸是根据实际穿过的零件定的，如果是走引线，孔的直径要比引线外径大0.5-1mm，方便穿线的时候不会刮破线皮；如果是穿固定螺丝，就要根据螺丝的公称直径留好间隙，还要考虑孔位的同轴度，不然锁螺丝的时候会出现偏斜，把端盖顶歪。另外端盖的内部底面，除了凸台之外的区域是平整的，这个平面是用来抵接内部组件的端面的，平面度要控制在0.1mm以内，不然压合之后内部组件会出现倾斜，导致接触不良或者位置偏移。很多新手做这类结构的时候，容易忽略拔模角度的问题，这个零件因为是注塑件，不管是外壁还是内部凸台的侧壁，都要顺着脱模方向做1-1.5度的拔模斜度，外壁的拔模是为了方便从型腔里顶出，内部凸台的拔模是为了避免脱模的时候刮伤凸台表面，甚至把凸台拉断。

　　从实际应用的场景延伸开说，这类结构稍微改改尺寸，就能用在不同的产品上：比如小尺寸的可以做蓝牙音箱的底盖，凸台用来卡电池和主板；大一点的可以做小型水泵的端盖，凸台用来限位密封件；甚至做家居类的收纳盒盖子，凸台可以卡紧盒身防止脱落。设计的时候不用追求复杂的结构，越是这种看起来简单的端盖类零件，越要在细节上抠到位：比如壁厚要尽量均匀，整个端盖的主体壁厚保持在2mm左右，凸台的厚度不要超过主体壁厚的三分之二，避免注塑的时候出现缩孔；边缘的圆角要统一，不要有的地方R1有的地方R0.5，不然模具加工的时候麻烦，注塑出来的零件合模线位置也容易出现毛刺。另外还要考虑装配后的受力，四个凸台的位置刚好对应内部组件的四个受力点，压合的时候受力均匀，不会出现某一侧压力过大把凸台压断的情况，中心孔的位置在整个端盖的正中心，不管是穿线还是锁螺丝，受力都是沿轴线方向，不会出现偏载。

　　很多人做三维建模的时候，画完外圆就直接拉伸凸台，忘了检查凸台和中心孔的位置干涉——比如凸台太靠近中心孔，导致穿螺丝的时候螺丝头碰到凸台，没法锁紧，这个结构里特意把凸台的内边缘和中心孔外圆留了足够的间隙，不管是穿M3的螺丝还是走3mm直径的引线，都不会和凸台发生干涉。还有端盖的外边缘，做了一点点的倒角，不是尖锐的直角，一是装配的时候更容易对准腔体的开口，不用反复调整位置，二是避免尖锐的边缘划伤操作人员的手，毕竟生产线装配的时候工人都是徒手操作，锐边很容易造成工伤。从建模的逻辑来说，先画端盖的外轮廓草图，拉伸成基础的壳体，再在内部草图上定位四个凸台的位置，拉伸凸台到指定高度，然后给所有连接位置加圆角，最后做中心的切除孔，再统一加上拔模角度，整个建模过程逻辑很顺，后续改尺寸的时候也方便——比如要改外圆直径，直接改第一个草图的尺寸就行，凸台的位置可以通过圆周阵列的参数调整数量和分布角度，不用一个个重画，能给后续的改型省不少时间。
