40x40规格8毫米槽工业铝型材结构设计

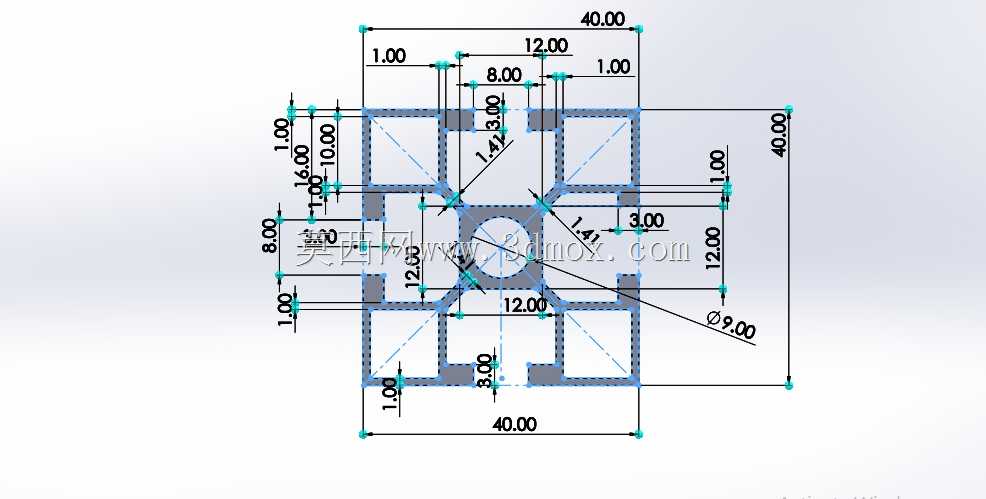

　　在非标自动化设备、生产线防护围栏、小型设备工作台、检测仪器机架的搭建场景中，40系列铝型材是应用占比极高的基础构件，这款8毫米槽宽的40x40铝型材，正是针对常规轻载机架的安装需求设计的适配款。从实际选型的角度看，8mm槽宽的设计刚好适配市面主流的M6、M8规格T型螺栓与滑块螺母，不需要额外定制异形紧固件，现场装配时可以直接将螺栓卡入槽内，调整安装位置时不需要预先打孔，大幅缩短机架组装的现场作业周期。这款型材的截面外轮廓严格控制在40mm×40mm的正方形边界，相邻型材拼接时可以做到端面完全齐平，不管是做垂直方向的立柱支撑，还是水平方向的横梁连接，都不需要额外做端面的铣削加工，直接用配套的角件或者内置连接件就能完成固定，

　　安装公差可以控制在0.2mm以内，满足大部分工业机架的装配精度要求。从结构受力的角度设计时，型材的壁厚做了针对性的优化，四个角的支撑筋做了加厚处理，中间的空腔预留了足够的空间，可以穿设设备的气管、电缆或者传感器走线，不需要额外在型材外部布置线槽，让整体机架的外观更整洁，同时也能保护线缆不受现场切削液、粉尘的侵蚀。槽口的位置做了微小的收口设计，T型螺栓卡入之后不会出现滑出的情况，即使是竖直安装的型材，在锁紧螺栓之前，螺母也能卡在槽内任意位置，方便施工人员单人完成装配作业，不需要额外的辅助固定。在实际的设备应用中，这款型材可以单独作为小型桌面设备的支撑脚，也可以多根拼接成大尺寸的设备外框，搭配对应的端盖、脚轮、蹄脚配件，

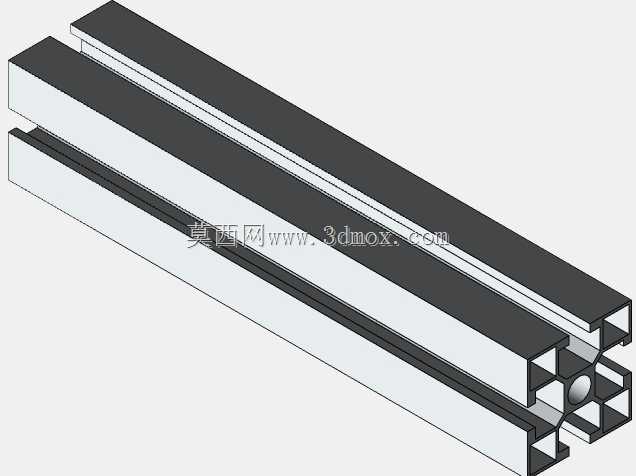

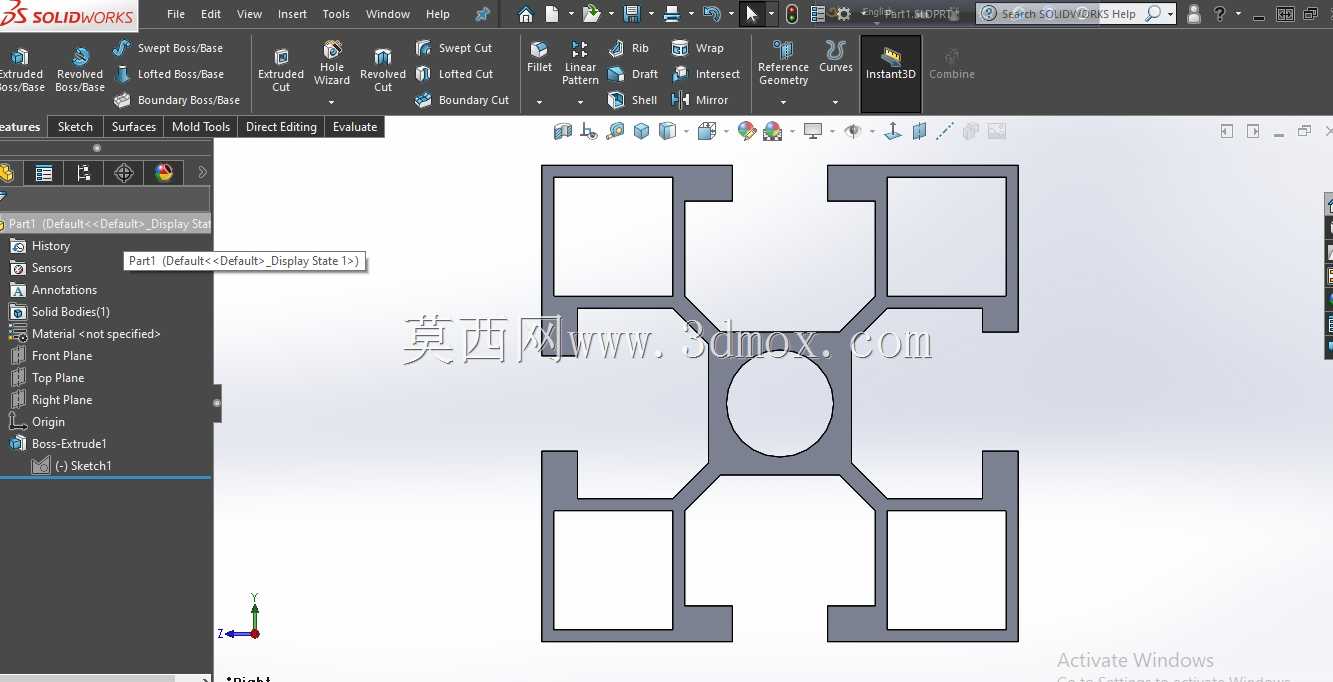

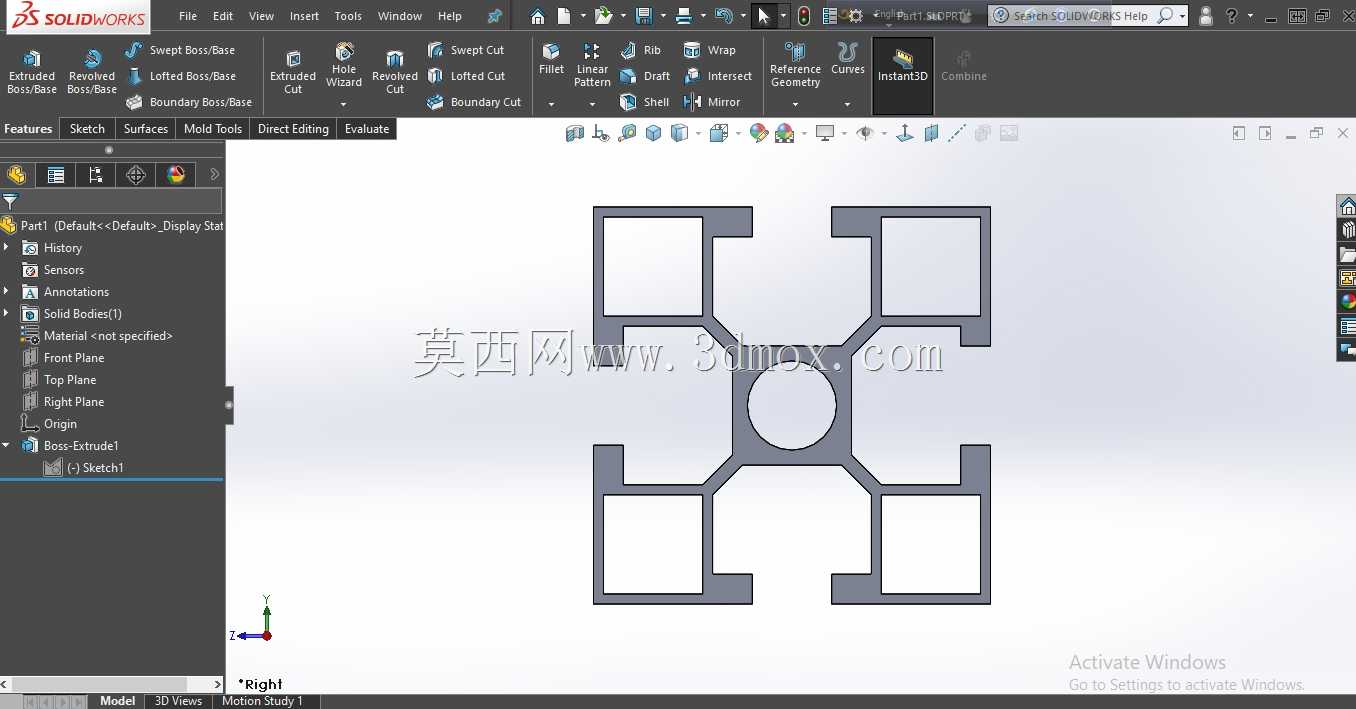

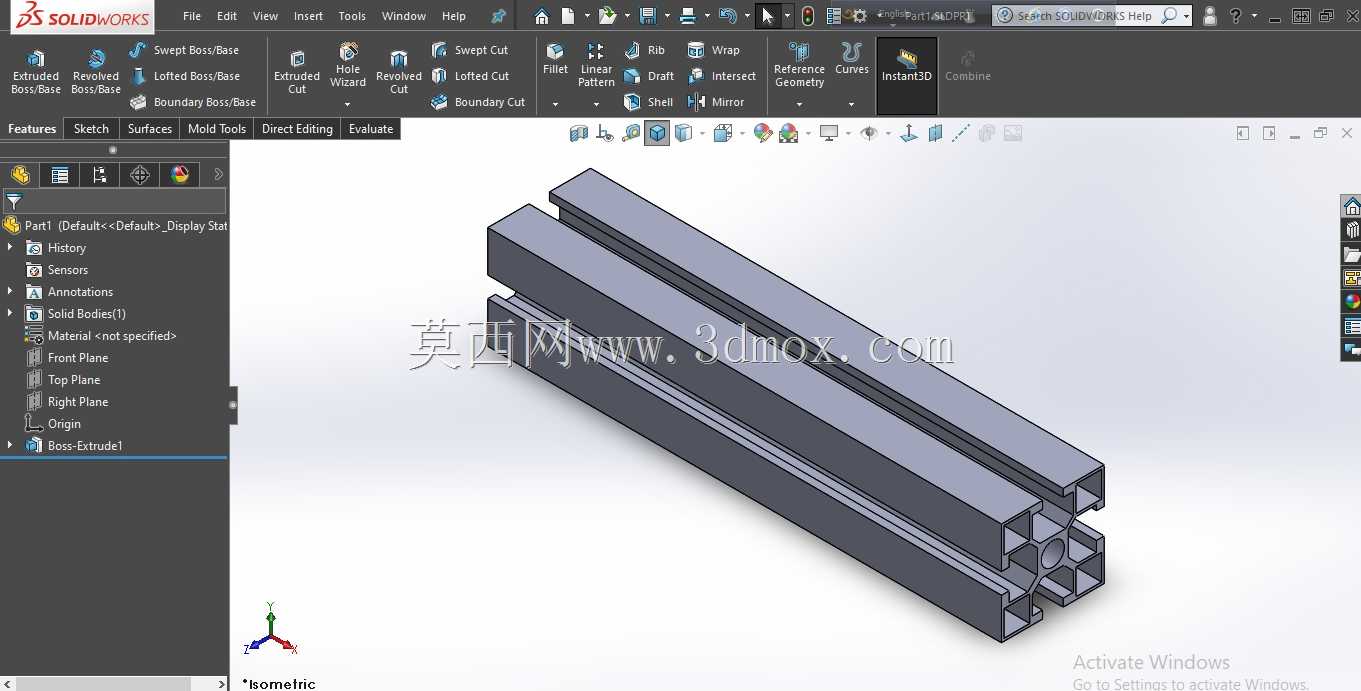

　　就能快速组装成可移动或者固定高度的工作台，在电子组装生产线、实验室检测台、小型包装设备的机架搭建中，这种规格的型材不需要焊接，所有连接都是可拆卸的螺栓结构，后期如果需要调整设备的布局或者改造机架结构，只需要松开螺栓就能重新拼接，不会像焊接钢结构那样产生不可逆的变形，也不需要做表面的喷漆防锈处理，铝型材本身的氧化层就有足够的防腐蚀能力，在普通的工业车间环境下使用寿命可以达到十年以上。设计这款型材的三维模型时，重点还原了槽口的精确尺寸、内部筋位的分布以及截面的所有倒角细节，在做机架整体装配时，可以直接调用这个模型进行干涉检查，提前模拟螺栓、连接件的安装位置，避免实际装配时出现型材与配件干涉的问题。型材的端面连接孔位也做了标准化的适配，

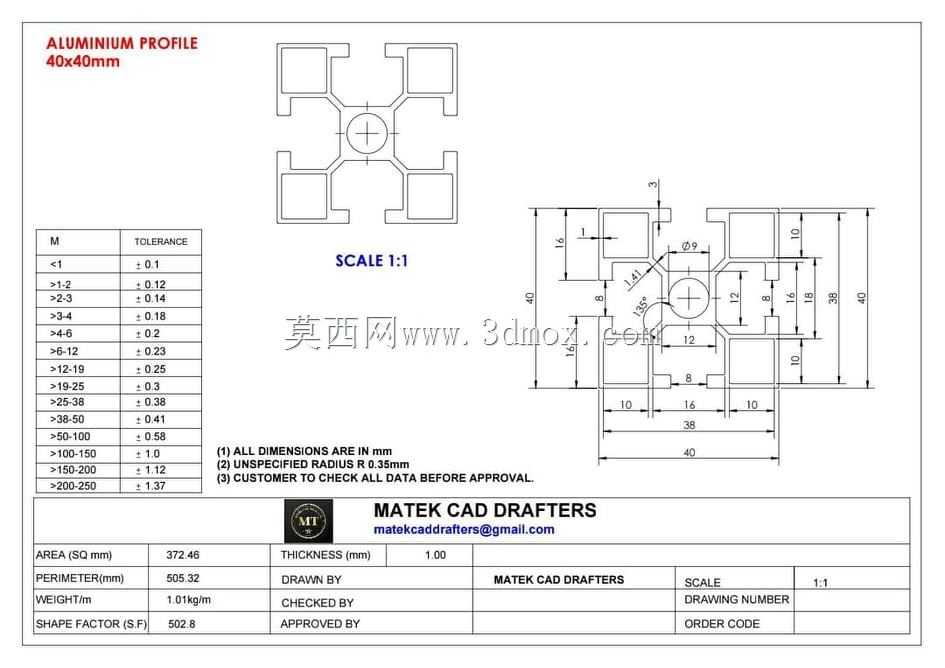

　　不管是用直角角件连接，还是用内置的弹性连接件，都能在模型中直接匹配对应的安装位置，不需要二次绘制截面轮廓。从安装边界来看，这款型材的单侧槽深控制在10mm左右，安装面板时，亚克力板或者钣金件的嵌入深度刚好可以隐藏固定螺栓的头部，让机架的外表面没有突出的紧固件，既美观也能避免现场作业人员被突出的螺栓刮蹭。在做长跨度的横梁使用时，40x40的截面在1米跨度下的静载承重可以达到80kg以上，满足大部分轻型设备的承载需求，如果需要更高的承重，也可以将两根型材通过槽内的连接板拼接成加强梁，不需要更换更大规格的型材，降低整体的材料成本。日常选型时，这种8mm槽的4040型材属于通用标准件，市面的配件适配率极高，不管是连接角件、活动铰链、门吸、线槽配件，都能直接采购到对应的标准件，不需要开模定制，大幅降低设备的制造成本与采购周期。在三维建模过程中，这个模型的所有尺寸都按照实际量产的型材公差绘制，槽口的宽度、筋位的厚度、外轮廓的尺寸都和实际型材保持一致，导入装配体之后可以直接用来生成工程图，统计材料长度，也可以用来做后续的有限元受力分析，验证机架在不同负载下的变形量，给结构设计人员提供准确的模型参考。
