60系列欧标槽工业铝型材三维结构

　　做非标设备机架设计快十年，60规格的重型铝型材是我做大型重载机架时的首选基材，这款60x60规格的欧标槽铝型材，截面的槽型、加强筋布局完全适配大负载设备的搭建需求。先从实际应用场景说，这类型材最常用来搭建大型自动化生产线的主承重框架、重型检测设备的机身骨架、大尺寸物料输送线的侧边支撑，还有工业机器人的外围安全围栏立柱，相比同规格的方钢焊接框架，它不需要做表面防锈处理，后期改型拆装只需要松开紧固件就能调整结构，不用切割焊接，车间现场改造的效率能提升至少六成。

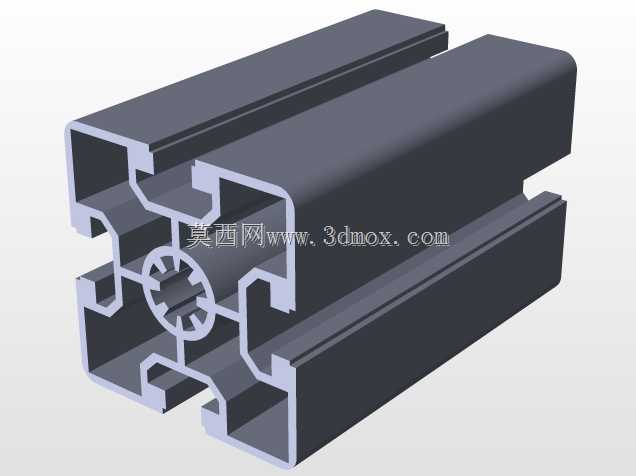

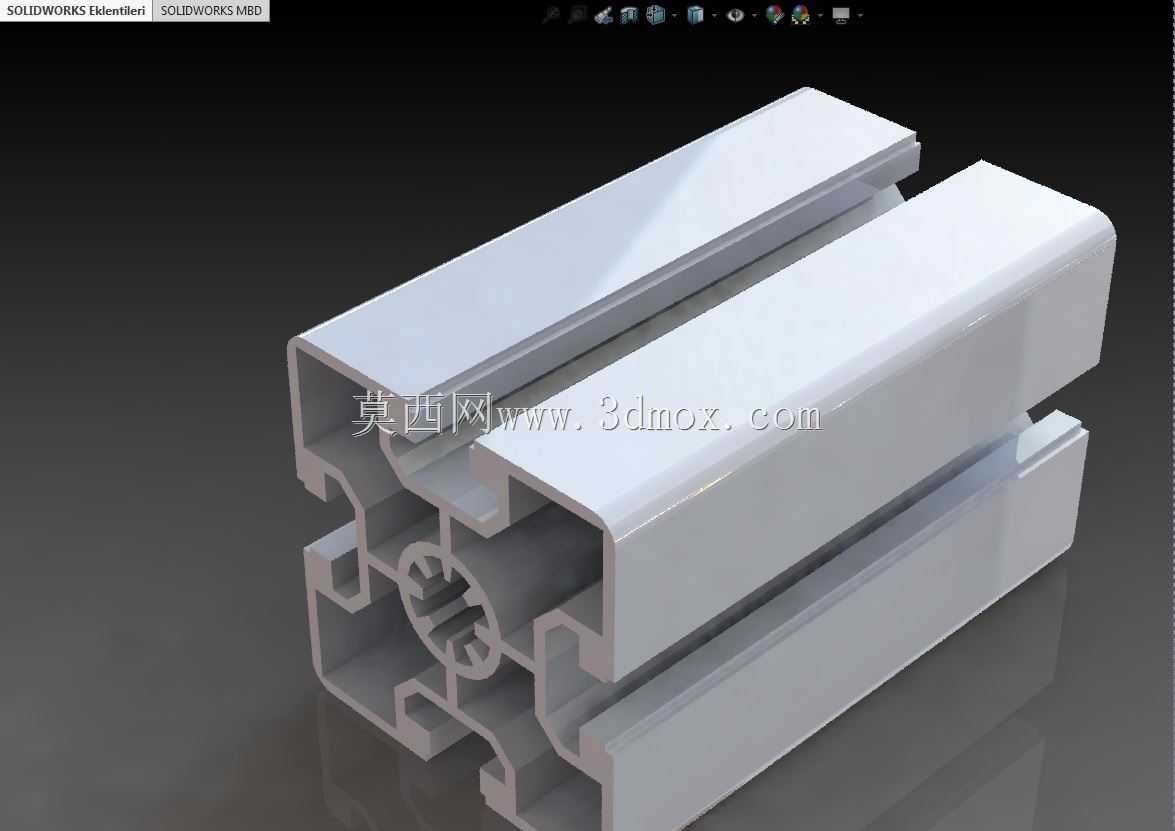

　　再讲设计思路，这款型材的截面采用对称式布局，中心位置设置了带齿的加强芯结构，这个结构是为了适配高强度角件、内置连接件的安装，当两根型材做T型或者十字连接时，中心的齿槽能和连接件的咬合结构卡紧，避免大负载下连接位出现滑移错位。四个侧边的T型槽采用标准欧标槽宽，槽口的倒角做了0.3mm的过渡处理，装配T型螺母的时候能顺畅滑入，不会出现卡滞、刮伤螺母镀层的问题，槽底的壁厚达到3mm，完全能承受M8规格T型螺栓的锁紧力，不会因为螺栓预紧力过大导致槽口变形。型材的四个外角做了R2的圆角处理，一方面是挤压生产时减少应力集中，避免型材校直过程中出现角部开裂，另一方面现场装配时不会划伤操作人员的手套或者皮肤，符合车间安全装配的要求。

　　说下尺寸和安装边界，这款型材的外轮廓尺寸严格控制在60mm×60mm，截面的形心和几何中心完全重合，做长跨度横梁使用时，受力不会出现偏心偏转，单根型材无支撑跨度做到1.8米时，中部承载120kg的静载荷，扰度能控制在0.8mm以内，完全满足一般工业设备的机架刚度要求。安装时需要注意，型材端面的端盖采用适配60规格的塑料端盖，不需要额外打孔，直接卡入端面的槽位即可；如果需要做脚轮或者脚杯安装，要在型材端面攻M12的螺纹，或者选用适配的端面连接板，连接板通过T型螺栓和型材端面的槽位固定，脚杯的调节行程建议预留50mm以上，方便设备现场调平。做拼接连接时，垂直连接优先选用45度角的强力角件，角件的厚度不低于6mm，每个连接位用至少4套M8的T型螺栓和法兰螺母锁紧，螺栓的预紧扭矩控制在25N·m，既能保证连接刚度，又不会因为扭矩过大导致型材槽口变形。如果需要在型材上安装钣金护板、亚克力门板，直接在侧边T型槽内放入弹性螺母，用十字盘头螺丝固定即可，不需要在型材上额外打孔，后期调整护板位置只需要松开螺丝滑动到目标位置再锁紧就行。

　　另外这款型材的内部加强筋采用十字加中心圆孔的布局，中心的圆孔可以穿入低压线缆或者气路软管，做设备内部走线走管时，不需要额外安装线槽，直接把线缆从型材中心孔穿过去，既美观又能保护线缆不会被车间的杂物刮破，这个设计在做洁净车间的设备框架时优势特别明显，不会有外露的线槽积灰，满足洁净环境的使用要求。型材的表面采用阳极氧化处理，氧化膜厚度达到12μm，在一般的工业车间环境下使用，不会出现氧化锈蚀的问题，表面硬度达到HV250以上，日常的磕碰不会轻易留下划痕，长期使用也能保持外观整洁。做长尺寸框架搭建时，型材的拼接位置要尽量避开受力集中的点位，比如气缸安装位、电机安装位，拼接位要设置在距离支撑点300mm以内的位置，避免拼接处受弯出现变形。如果需要在型材上加工安装孔，优先采用CNC铣削加工，不要用手电钻直接钻孔，避免钻孔时的冲击力导致型材局部变形，加工孔的位置距离型材端面至少20mm，保证孔位周边的结构强度。
