欧标20系列黑色阳极氧化工业铝型材

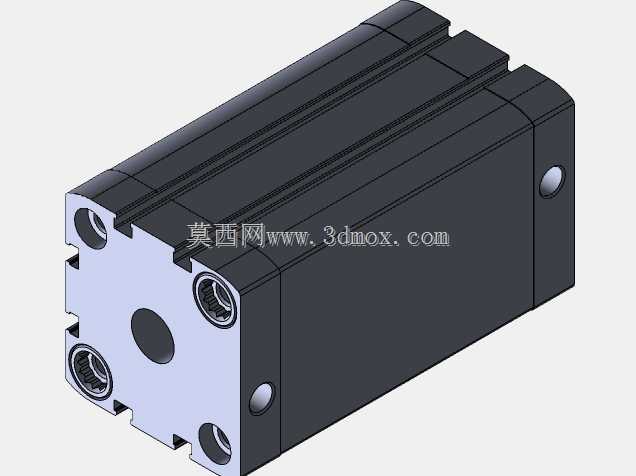

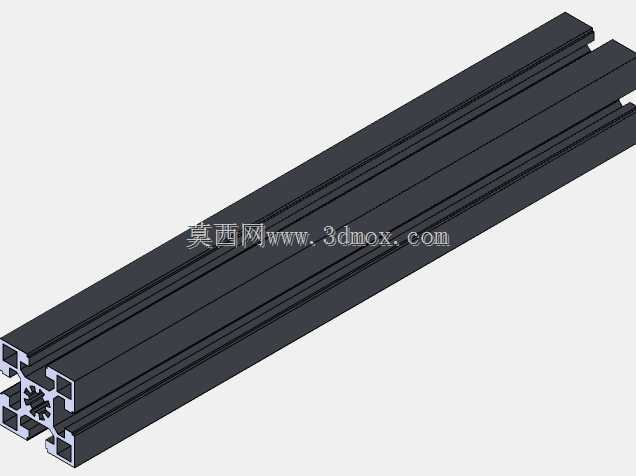

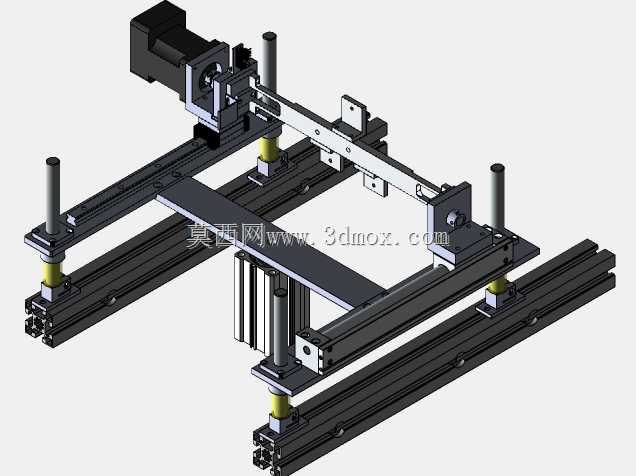

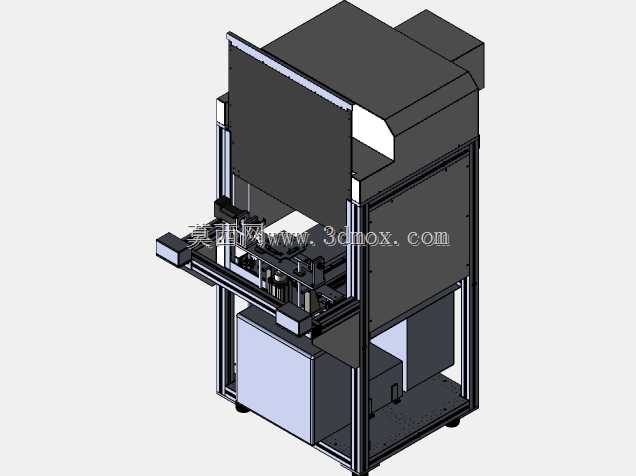

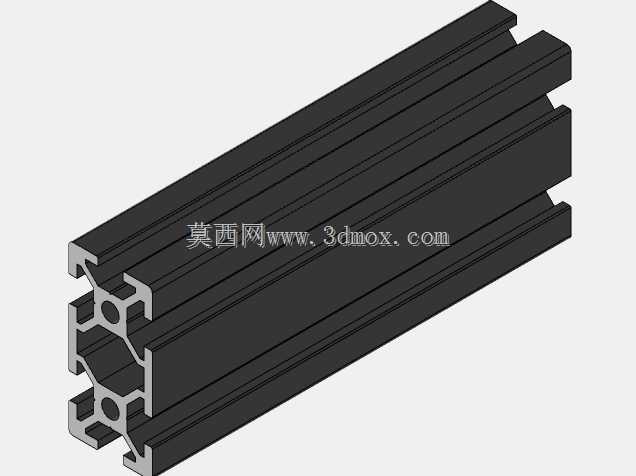

　　这款工业铝型材是自动化设备机架搭建场景中应用极广的基础结构件，日常做非标设备设计时，这类型材是框架类结构的首选基材，不用开模定制，切割、拼接效率远高于焊接方管，后期调整改型也不需要动火作业，在3C电子装配线、小型检测设备机架、物料周转台架、设备安全防护围栏的搭建中都能见到同规格型材的应用。从结构设计来看，这款型材采用欧标20系列槽口设计，截面为正方形，四个棱边做了小圆弧过渡处理，避免安装作业时划伤操作人员，型材中心预留了圆形通孔，既可以走设备内部的气路管线、弱电线缆，也能穿入螺杆做长距离的型材拼接补强，应对大跨度框架的挠度控制需求。型材四个侧面均开有标准T型槽，槽口尺寸适配配套的T型螺栓、法兰螺母，

　　安装时不需要预先在型材上攻丝或者打孔，只需要将螺母头卡入T型槽内滑动到指定安装位置，拧紧螺栓即可完成连接件、板件、脚轮、脚杯等配件的固定，装配效率比焊接钢结构高60%以上，而且拆装后可以重复利用，不会产生焊接废料。表面做了黑色阳极氧化处理，相比普通银白氧化的型材，黑色外观更适配精密检测设备、实验室仪器的外观需求，氧化膜层厚度均匀，耐磨性能优异，日常使用中不容易被工具刮花露白，也具备一定的抗腐蚀能力，在普通车间环境下使用不需要额外做表面防护。设计这类型材的三维模型时，重点要还原T型槽的精确尺寸，包括槽口宽度、槽内空腔尺寸、槽边倒角参数，这些尺寸直接关系到配套紧固件能不能顺利卡入、锁紧后会不会出现滑位的问题；

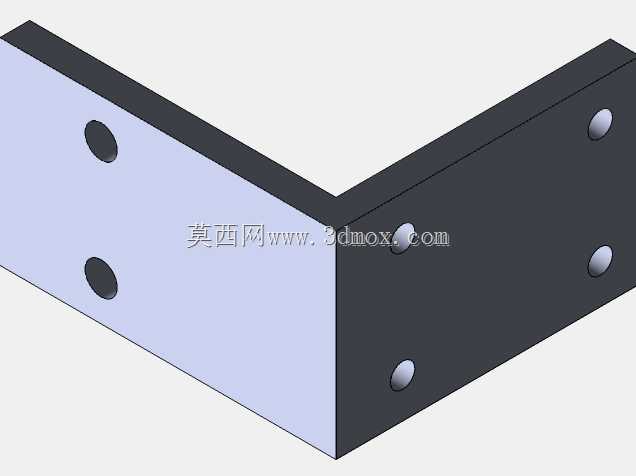

　　中心孔的同轴度也要在建模时做好约束，多段型材拼接穿螺杆时，如果中心孔偏差超过0.2mm，长螺杆就很难顺利穿过，会给现场装配带来不必要的麻烦。型材的端面连接尺寸也需要严格匹配对应规格的角码、端面连接板，建模时要预留好安装孔位的对应位置，避免后期装配时出现连接件干涉的问题。从安装边界来看，单根型材的直线度控制在每米0.3mm以内，拼接成整体框架后，配合端面连接板和角码的直角定位，框架的整体平面度可以控制在每平米0.5mm以内，完全满足小型自动化设备、检测仪器的安装基准要求。如果是做水平方向的承重梁使用，单根1米长度的该款型材，在两端简支的状态下，中间位置承重15kg时挠度不超过0.8mm，足够承载常规的小型传感器、气动元件、

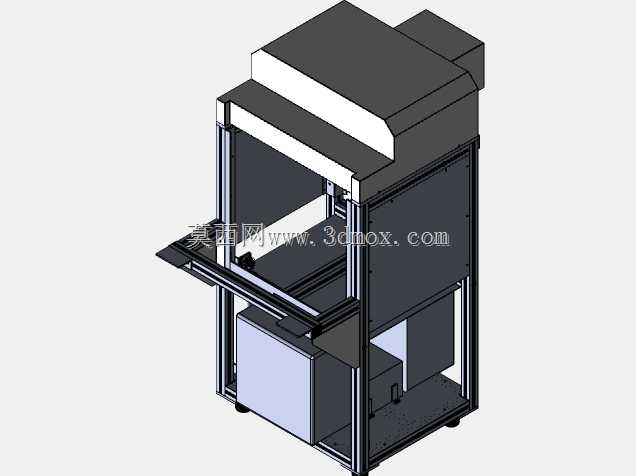

　　轻型操作面板的重量，不会因为长期承重出现明显变形。如果需要搭建更高承重的结构，也可以通过两根型材并排拼接、加装内部加强筋的方式提升整体刚性，不需要更换更大规格的型材，适配不同的负载需求。在实际选型应用中，这类小规格铝型材不适合做重型设备的主承重梁，更多是用来做设备的外围防护框架、走线架、小型物料台的支撑结构，搭配透明亚克力板、铝塑板、钣金门板就可以快速组装成设备的外罩，既可以隔绝设备运行时的噪音、防止人员触碰运动部件，也方便后期打开维护，不需要整体拆卸框架。建模时还要注意型材的拔模角度，虽然铝型材是挤出成型工艺，理论上截面是等截面结构，但实际生产中T型槽的内壁会有微小的挤出拔模斜度，做干涉检查时要预留出对应的公差间隙，不要把模型做成完全零公差的理想状态，否则导出工程图后加工出来的配件容易出现装配卡滞的问题。另外型材端部的端面处理也要在模型中体现，通常切割后的端面需要打磨毛刺，安装端盖的时候要预留端盖的安装槽位，端盖卡入后和型材端面齐平，提升整体外观的整洁度。
