摩托罗拉DGM5500e车载双向电台结构

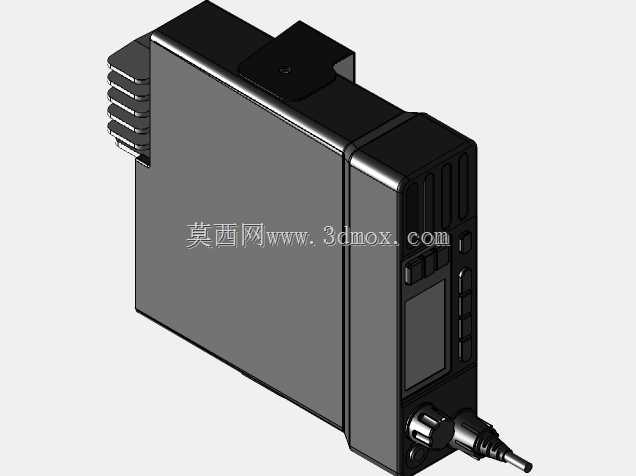

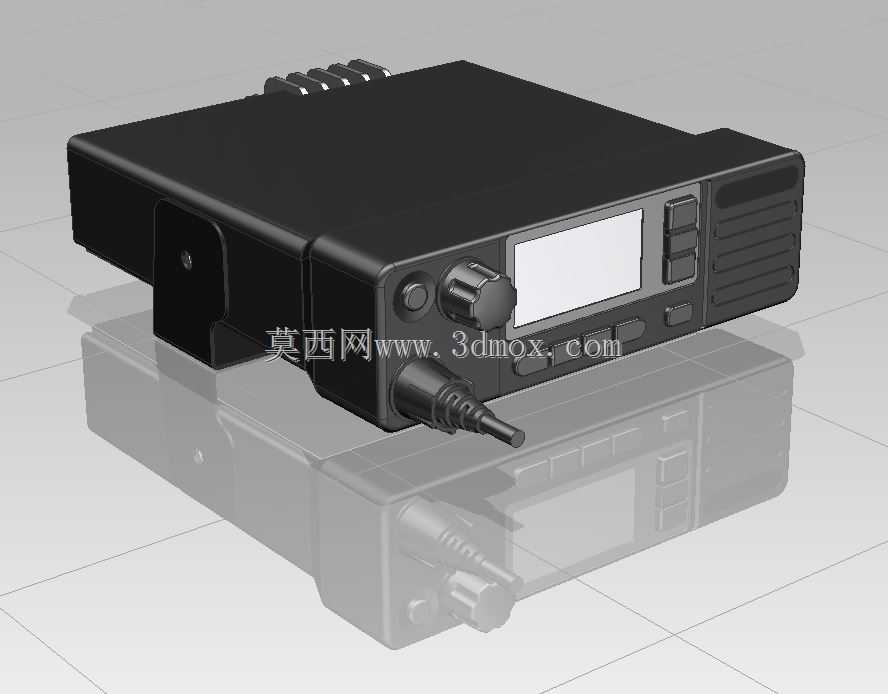

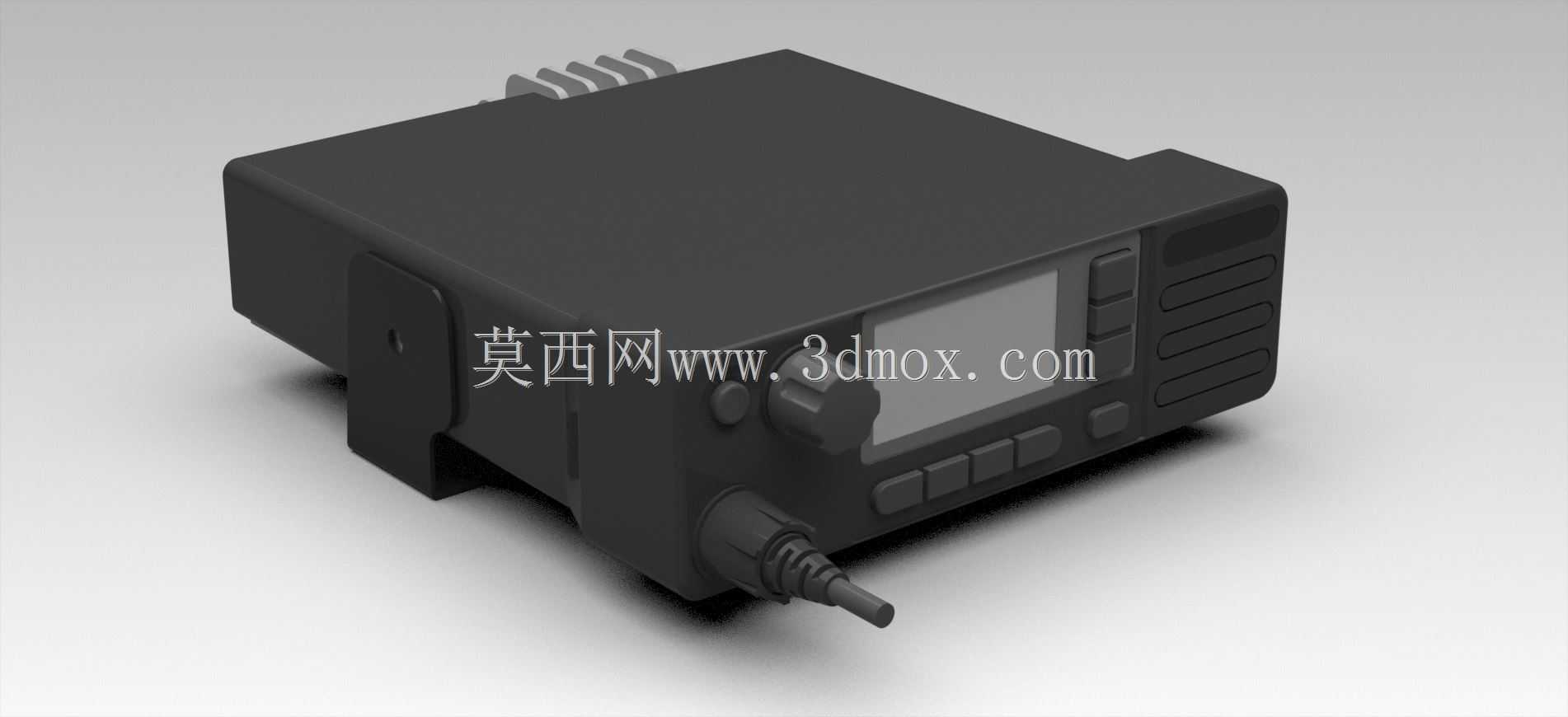

　　在专网通讯调度场景里，这类车载双向电台是车队、厂区、应急作业单元里最核心的地面通讯节点，和手持对讲机相比，车载台依托车辆供电系统，能输出更高的发射功率，覆盖范围比手持终端大3到5倍，适合跨区域作业、野外施工、物流干线运输这类需要长距离通讯的场景。做这个模型的时候，首先要考虑的是车载安装的实际边界，这类设备一般是固定在车辆中控台预留的1DIN安装位，或者驾驶位侧边的设备支架上，所以主体的长宽高比例严格按照实车安装空间做约束，主体外壳采用压铸铝加工程塑料面板的组合结构，背部的散热鳍片是结构设计里不能省略的部分——电台长时间高功率发射的时候，功放模块的发热量很大，背部的一体化散热鳍片直接和内部功放基板贴合，不需要额外加装散热风扇，靠车辆行驶过程中的自然对流就能把工作温度控制在合理区间，避免高温触发功率保护降频。前面板的布局完全按照实际操作逻辑排布，左侧的旋钮兼顾电源开关与音量调节，旁边的小旋钮是信道切换旋钮，中间的点阵显示屏可以显示当前信道、信号强度、通话组信息，屏幕下方的功能按键对应不同的快捷操作，比如紧急报警、信道扫描、高低功率切换，右侧的长条形格栅是内置扬声器的出声孔，不需要外接扬声器就能在驾驶舱内输出足够清晰的通话音量。接口部分的设计也完全还原实车配置，前面板下方的多针接口可以连接手咪，手咪挂架一般固定在电台侧边或者驾驶位触手可及的位置，背部的接口包含天线馈线接口、电源接线端子、外接扬声器接口、数据传输接口，做结构建模的时候，

　　每个接口的安装位都留足了插拔操作的空间，不会出现装车之后插接线材被周边结构干涉的问题。侧边的安装固定耳是和外壳一体化压铸的结构，上面的安装孔位对应标准车载支架的孔距，安装的时候只需要四颗M4的螺丝就能把主机牢牢固定在支架上，车辆行驶过程中的颠簸、震动都不会让主机出现松动移位。从结构设计的角度看，这类通讯设备的外壳做了多处筋位加强，一方面是提升外壳的抗冲击能力，毕竟车载场景下难免遇到颠簸、磕碰，另一方面内部的筋位可以分隔不同的功能模块，把射频板、功放板、控制板、电源板分别固定在不同的仓室内，减少模块之间的电磁干扰，保证通讯信号的稳定性。前面板的按键采用硅胶包覆结构，按键的行程控制在1.2mm左右，按压力度适中，

　　戴薄款工作手套的时候也能准确操作，不会出现误触或者按不动的情况。显示屏的周边做了一圈凸起的防护边，哪怕搬运或者安装过程中前面板碰到硬物，也不会直接磕到屏幕表面。很多做车载设备改装、通讯系统集成的工程师在做方案布局的时候，需要准确的三维模型来核对安装空间，提前规划走线位置，比如天线馈线的弯曲半径、电源线的走线路径、手咪线的预留长度，都可以依托这个模型在三维环境里提前模拟，避免实装的时候出现空间不够、线材干涉的问题。和同系列的其他型号相比，DGM5500e支持数字对讲模式，在相同的功率下数字信号的抗干扰能力更强，相同信道下可以容纳更多的通话组，模型里也还原了数字机型特有的面板标识和按键布局，和模拟机型做了明确的区分。

　　设备底部的减震垫设计也没有省略，四个角的橡胶减震垫可以在主机平放的时候起到防滑、减震的作用，哪怕临时放在工作台上调试，也不会刮花工作台表面，同时能缓冲调试过程中碰擦产生的震动。在做内部结构的建模参考时，外壳的壁厚控制在2.5mm，压铸铝部分的壁厚均匀，避免压铸过程中出现缩孔、变形的问题，塑料面板的壁厚控制在2mm，和铝壳之间采用卡扣加螺丝的固定方式，接缝处做了错位的防水筋，哪怕驾驶舱内不小心泼溅到液体，也不会轻易渗到设备内部造成电路短路。这类设备的实际使用寿命一般在8到10年，所以结构设计上所有的活动部件，比如旋钮、按键，都做了耐磨结构处理，旋钮的阻尼感均匀，旋转十万次也不会出现松动或者阻尼失效的问题，接口部分的金属插针采用镀金处理，反复插拔也不会出现接触不良的情况。对于三维建模从业者来说，做这类工业通讯设备模型，最容易忽略的就是安装边界和操作空间的还原，很多人只做个外观外壳，忽略了背部接口的突出长度、安装耳的孔位尺寸、散热鳍片的间距，这样的模型放到实际装配场景里是没法用的，这个模型在建模的时候把所有和安装、操作相关的尺寸都做了1:1的还原，不管是做安装方案模拟、还是做产品结构参考、或者做场景渲染素材，都能满足实际的工程使用需求。
