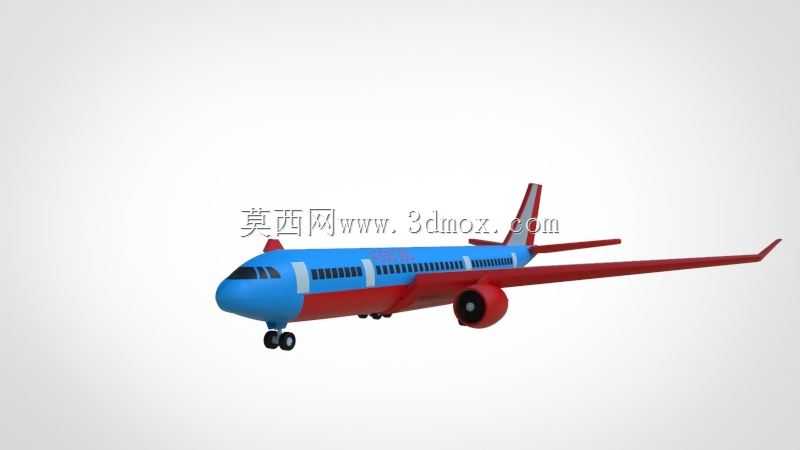

空客A330-200双发宽体民用客机三维结构

　　该三维模型还原的双发宽体民用客机，主要面向中短程到远程干线客运场景设计，可覆盖跨区域国内干线、中短程国际航线的旅客运输需求，适配高原、高高原机场以外的绝大多数民用运输机场起降条件，能在4E级及以上等级跑道完成起降作业，也可通过减重改装适配部分4D级机场的运行要求。从实际用途来看，该机型除承担常规民航旅客运输任务外，还可通过客舱改型实现要客运输、货运改装、医疗救援转运等衍生功能，机身主体的等直段预留了充足的改装冗余，不需要对主承力框结构做大规模改动即可完成不同功能场景的切换。

　　在功能特性层面，该机型采用下单翼常规布局，翼下吊挂两台大涵道比涡轮风扇发动机，这种布局能有效降低发动机运行时传入客舱的振动与噪音，同时便于地勤人员在地面完成发动机检修、维护作业，不需要借助过高的作业梯架即可触达发动机核心维护口盖。机身采用常规半硬壳式结构，主承力框沿航向等距分布，其中机翼与机身对接位置的加强框采用整体机加结构，承担起降、飞行过程中机翼传递的升力、燃油重量与机动载荷，机身蒙皮采用变厚度设计，在客舱增压载荷较高的机身中段采用较厚的蒙皮板材，在前后锥段逐步减薄以控制整机结构重量。

　　设计思路上，该机型在同系列加长款机型的基础上缩短了机身等直段长度，减少了十个机身隔框的布置，在保证三级客舱布置容量的前提下，有效降低了整机结构重量，同时优化了机身尾部的长细比，降低了跨音速飞行时的压差阻力，配合优化后的机翼后缘襟翼、前缘缝翼增升装置，能在较短的跑道长度下完成起飞与着陆操作，提升了机型的机场适配能力。机翼采用超临界翼型设计，巡航阶段能延缓激波的产生，降低高亚音速巡航时的阻力系数，提升燃油经济性，机翼内部设置整体式燃油箱，燃油重量可作为机翼的卸载载荷，降低机翼根部的弯曲力矩，减少主承力结构的重量冗余。

　　外形尺寸与安装边界方面，该机型机身总长度为58.82米，机身截面为宽体客机常用的圆形截面，客舱内部可布置双通道座椅，三级客舱配置下可搭载253名乘客，典型布局下的客舱座椅排距预留了足够的旅客活动空间，同时在机身前后段设置了厨房、盥洗室与乘务员工作区域，满足长航线运行的服务需求。机翼展长匹配宽体客机的起降要求，水平尾翼与垂直尾翼的尺寸经过气动优化，能在单发失效的极端工况下提供足够的航向与俯仰操纵力矩，保证飞行安全。主起落架采用多轮小车式结构，能将整机重量均匀分散到跑道道面，降低对跑道道面的压强要求，前起落架布置在驾驶舱下方位置，起飞滑跑阶段可提供足够的抬头力矩，同时具备地面转弯操纵功能，适配机场滑行道的转弯半径要求。

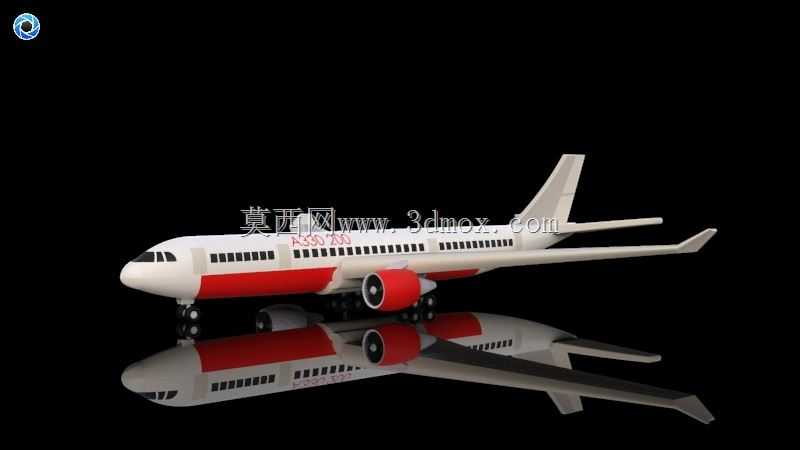

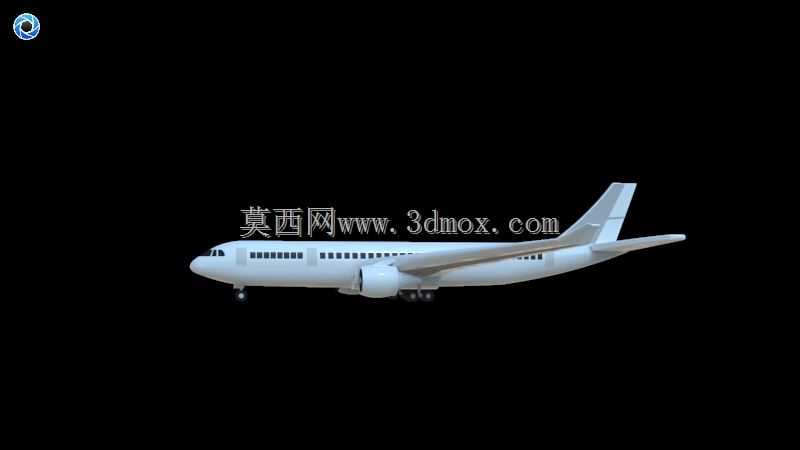

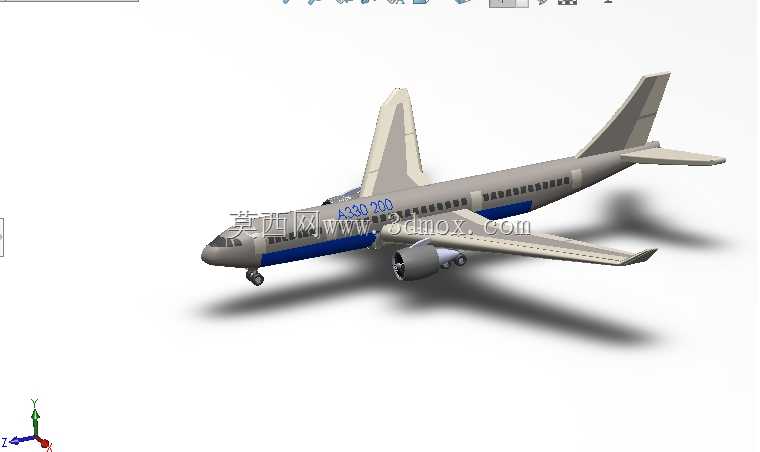

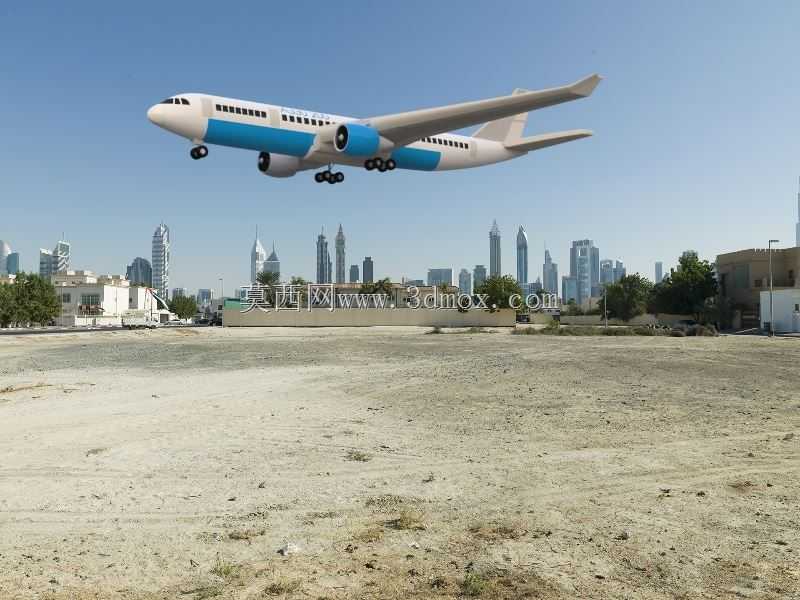

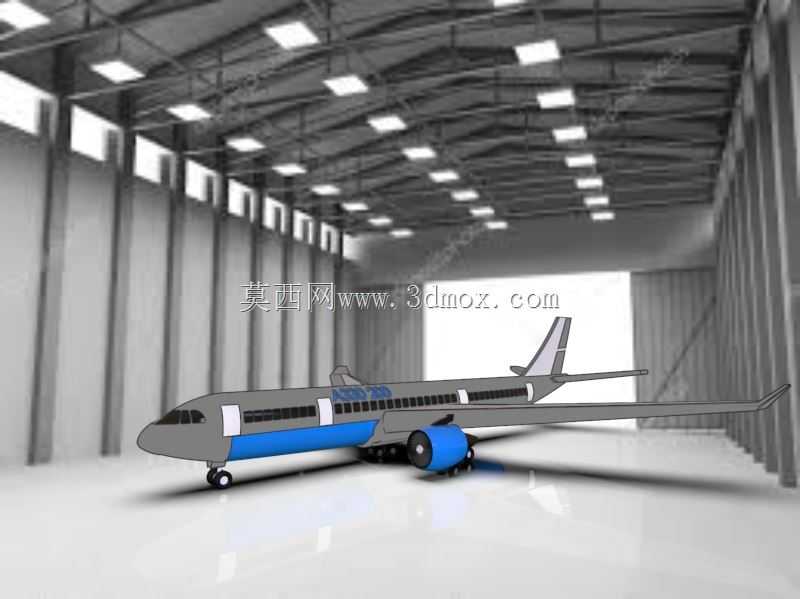

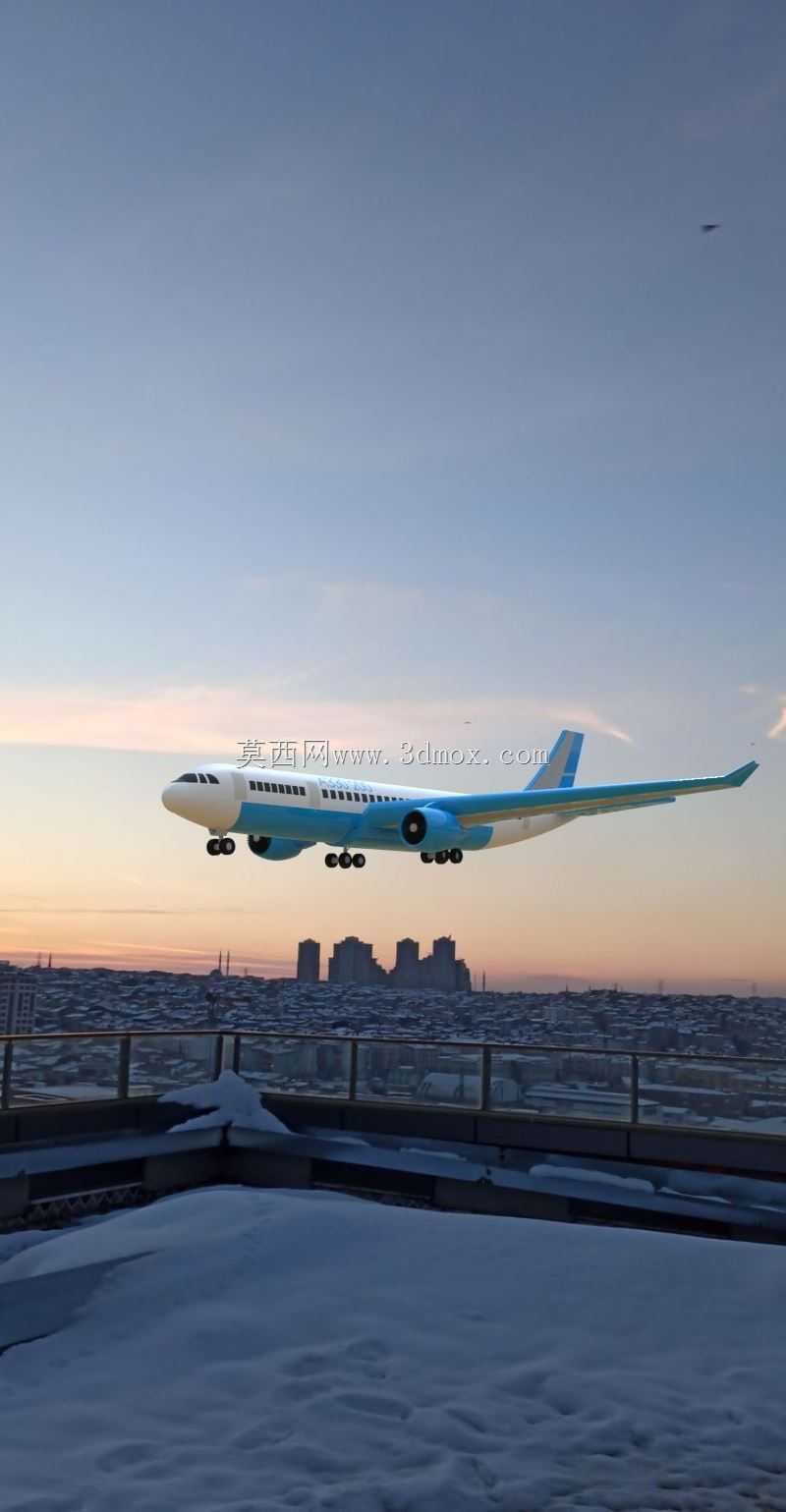

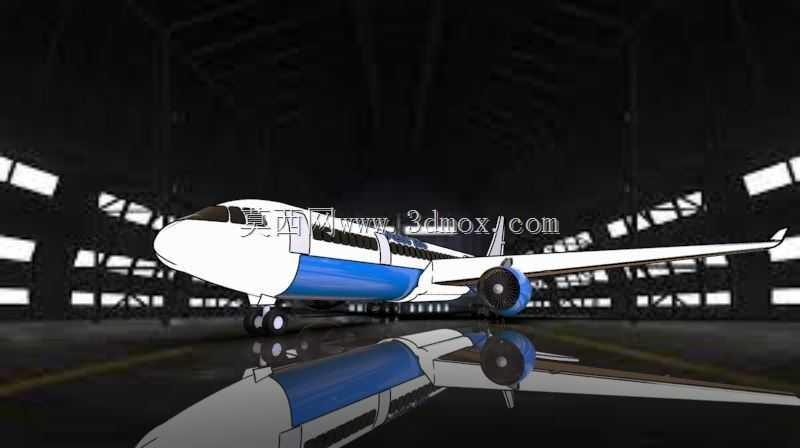

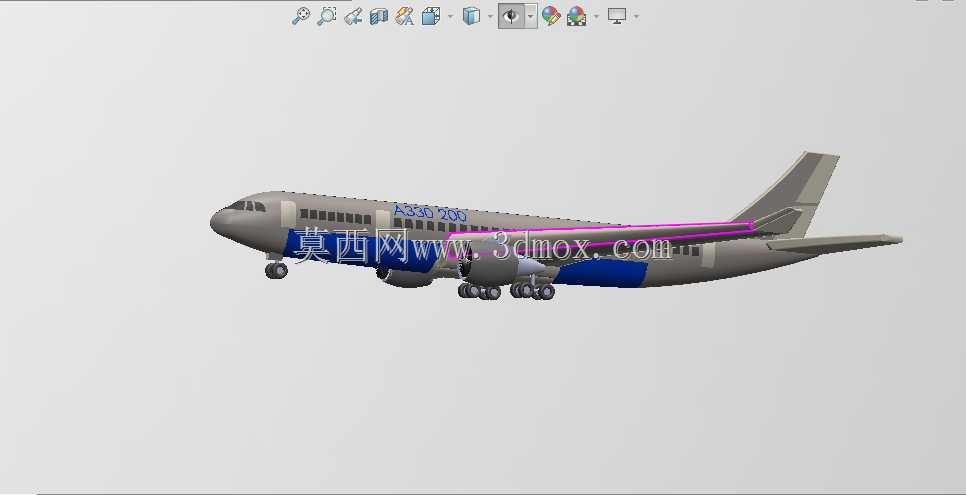

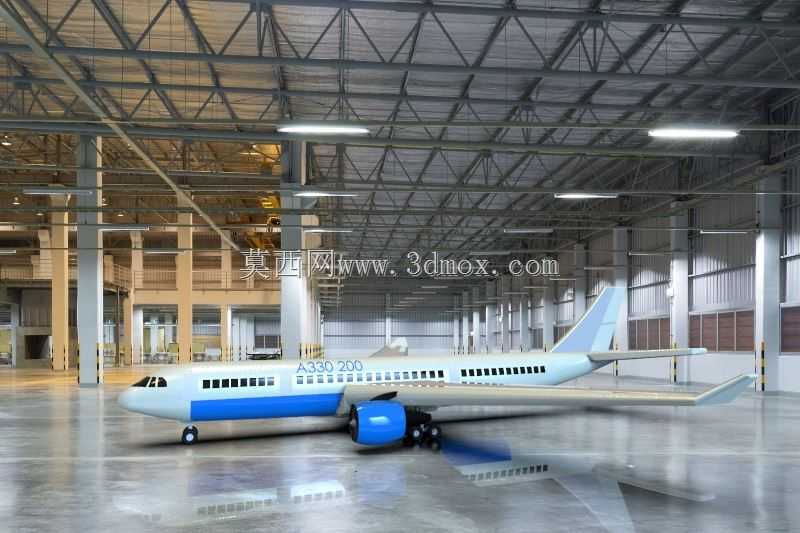

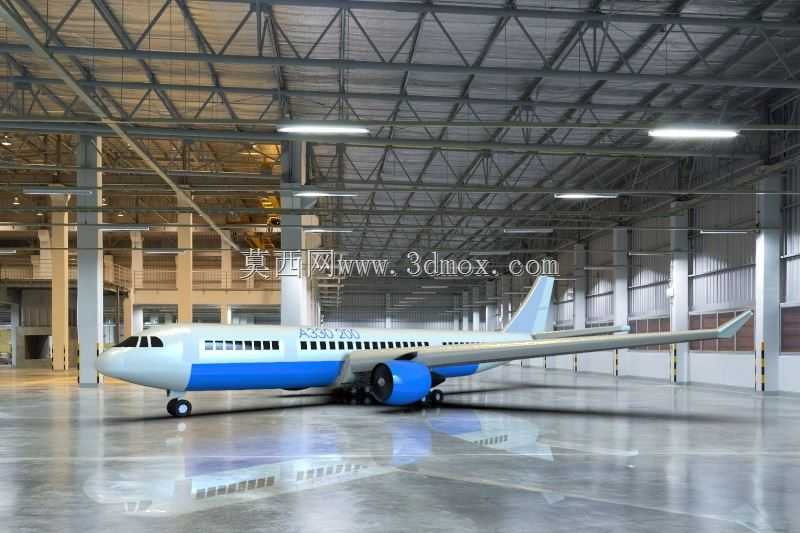

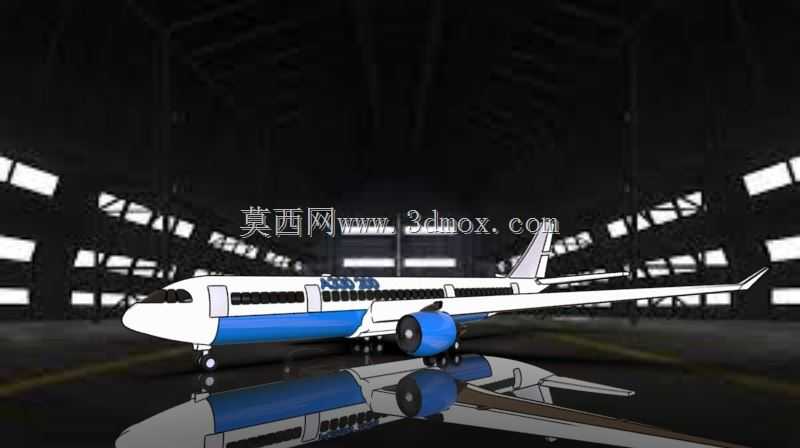

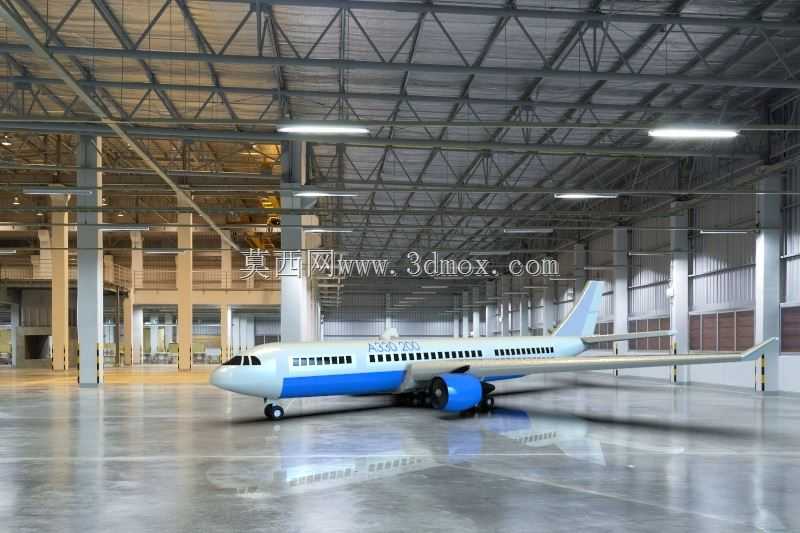

　　建模过程中对机身的气动外形做了连续曲面处理，保证机身、机翼、尾翼之间的曲面过渡顺滑，没有明显的曲率突变，可直接用于气动仿真的前置模型参考，同时对机身表面的客舱舷窗、舱门、维护口盖、天线等附属结构做了等比例还原，能直观呈现机型的外部识别特征，起落架的收放机构、襟翼滑轨、发动机吊舱等结构也做了细节还原，可用于机务培训、场景展示、航空科普等场景的模型使用需求。
