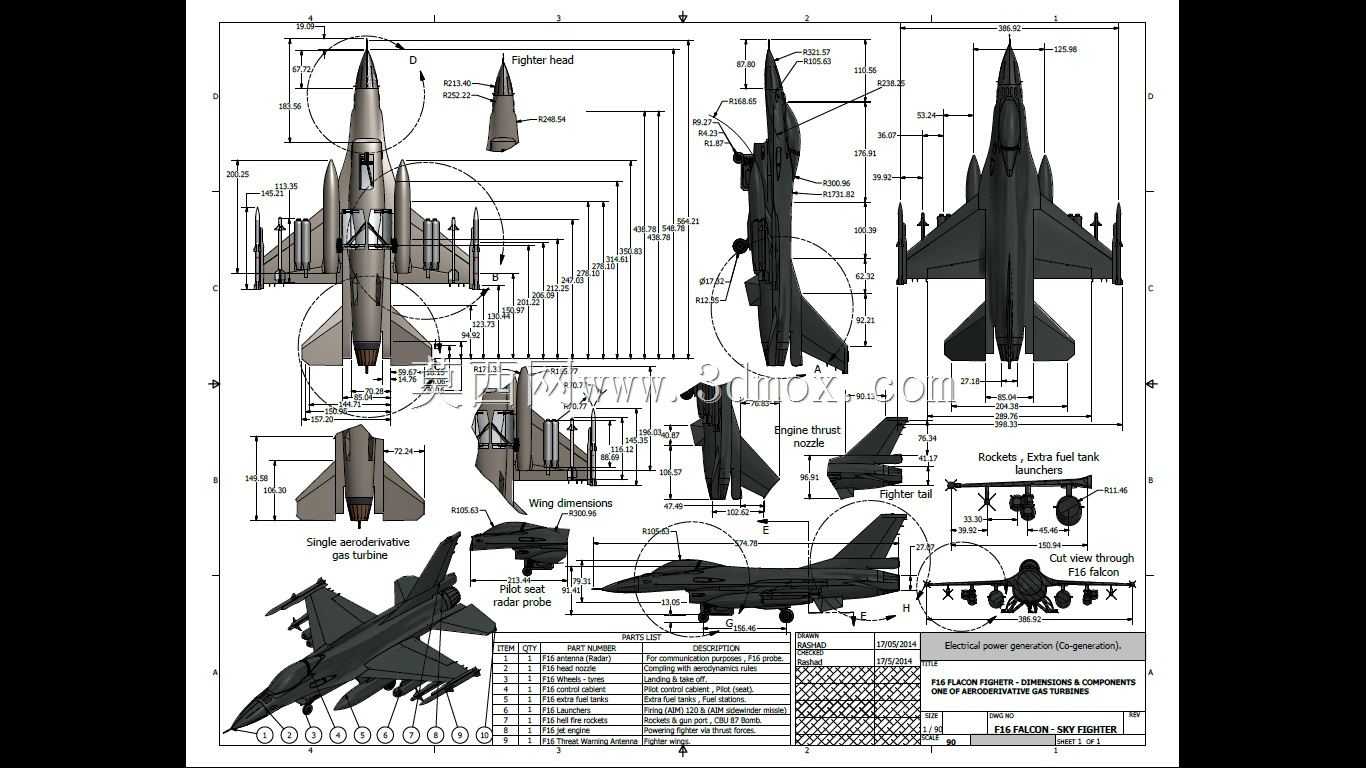

F16战斗机多视角结构工程图纸

　　这份航空装备结构图纸覆盖F16战斗机的全维度结构表达，可直接用于航空教学演示、航模逆向设计、装备结构认知等场景，在航空类职业院校的飞行器结构教学中，这类多视图标注的图纸能帮助学员快速建立整机结构的空间认知，无需拆解实体装备即可理清各部件的相对位置与装配逻辑；在民用航模开发领域，图纸标注的各部件尺寸比例可作为等比例缩放建模的基准，避免建模过程中出现气动外形失真的问题。从实际用途来看，图纸完整呈现了单座轻型战斗机的气动布局特征，包含机头雷达罩、座舱段、进气道、主机翼、垂尾、平尾、起落架舱、外挂挂点等全部核心结构的投影关系，每个视图的尺寸标注都对应实体装备的实际安装边界，比如机头锥的长度标注对应雷达设备的安装空间预留，

　　进气道的截面尺寸标注匹配发动机进气流量需求，主机翼的后掠角、展弦比相关标注直接对应飞行过程中的气动特性设计逻辑。设计思路上，图纸采用工程制图的多视角投影规则，分别布置了整机正视图、侧视图、俯视图，同时拆分出机头段、尾喷口、机翼、外挂副油箱、机载武器挂架等独立部件的局部放大视图，每个局部视图都标注了与整机的装配定位基准，比如垂尾与机身尾部的连接位置标注了同轴度基准，机翼与机身中段的连接区域标注了对接面的尺寸边界，能让建模人员快速理清部件间的装配约束关系。外形尺寸与安装边界层面，图纸通过链式尺寸标注明确了整机总长、总高、翼展的核心轮廓尺寸，同时对各突出部件的外伸边界做了明确标注，比如机翼下挂架的外伸长度、空速管的伸出长度、

　　尾翼的偏转极限边界都有对应尺寸线，在做整机装配模拟或者展厅展陈布置时，这些尺寸可直接作为空间预留的参考依据；针对内部机载设备的安装，图纸也通过局部剖视的标注方式，明确了机身内部设备舱的分段尺寸，比如前设备舱、主起落架舱、发动机舱的分段长度与截面尺寸，能为后续的内部设备布置建模提供基准参考。图纸中还对各气动操纵面的偏转范围做了示意标注，比如平尾的上下偏转角度、副翼的偏转行程、方向舵的左右偏转边界，这些标注对应飞行控制的结构行程限制，在做飞行动画模拟或者操纵机构设计时可直接作为参数参考。针对外挂物的安装，图纸分别标注了翼尖挂架、翼下挂架、机腹挂架的位置尺寸与接口边界，不同挂点的承载对应的安装尺寸差异也通过局部标注做了区分，

　　可满足不同外挂配置的建模需求。起落架部分的视图分别呈现了前起落架与主起落架的收放位置轮廓，标注了起落架舱的内部容纳尺寸，能帮助建模人员准确还原起落架收放状态的结构形态，避免出现收放干涉的建模错误。整体来看，这份图纸的标注逻辑完全遵循航空工程制图的规范，没有冗余的装饰性内容，所有尺寸线与视图都服务于结构表达，无论是用于三维建模的尺寸基准，还是用于结构原理的教学讲解，都能提供准确的结构参考依据，不需要额外查阅大量零散的装备资料即可理清整机的结构逻辑。
