开源SLA光固化3D打印设备结构设计

　　这套光固化成型设备的结构方案，最初是面向个人工作室、小型创客团队的小尺寸精密制件需求搭建的，区别于常见的FDM熔融沉积设备，它采用面曝光成型逻辑，能实现更高的表面光洁度与细节还原度，适合打印手办细节件、小型结构验证件、珠宝铸造母模这类对尺寸精度、表面质量要求较高的制件。从整体机架布局来看，采用铝型材拼接的框架结构，所有型材的安装孔位都做了同轴度预留，底部双平行导轨作为Z轴升降的支撑基础，能保证长行程运行时的直线度偏差控制在合理范围内，避免成型过程中平台倾斜导致的层纹错位、制件翘曲等问题。Z轴传动采用T型丝杆搭配步进电机的组合，丝杆的安装座做了双轴承固定设计，上端预留了丝杆防晃的限位结构，避免高速升降时的丝杆径向跳动，

　　毕竟光固化成型的单层厚度通常在0.02-0.1mm区间，Z轴的定位精度直接决定了层间结合力与制件的Z向尺寸精度。成型平台采用铝制基板搭配玻璃底托的设计，玻璃面做了磨砂处理，能提升光敏树脂固化后的附着强度，打印完成后可以通过铲件直接取下制件，平台的固定块做了快拆结构设计，不需要额外工具就能完成平台的拆卸与调平，调平螺丝采用细牙螺纹，微调精度能达到0.01mm级别，保证平台与离型膜面的平行度偏差不超过单层厚度的1/3，避免局部离型力过大导致的制件脱落。料槽部分采用透明亚克力板拼接，底部预留了离型膜的安装压边结构，压边采用均匀分布的螺丝固定，能保证离型膜张紧度一致，避免局部松弛导致的成型面模糊，

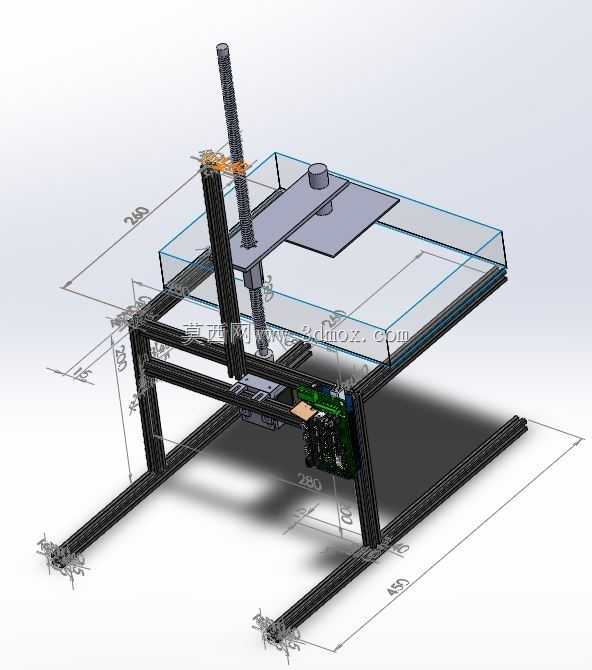

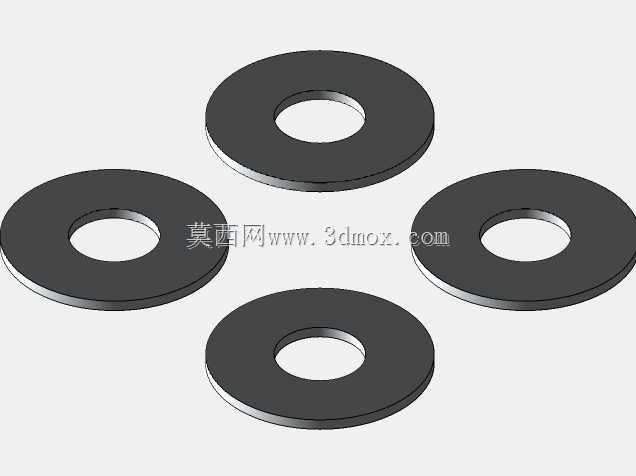

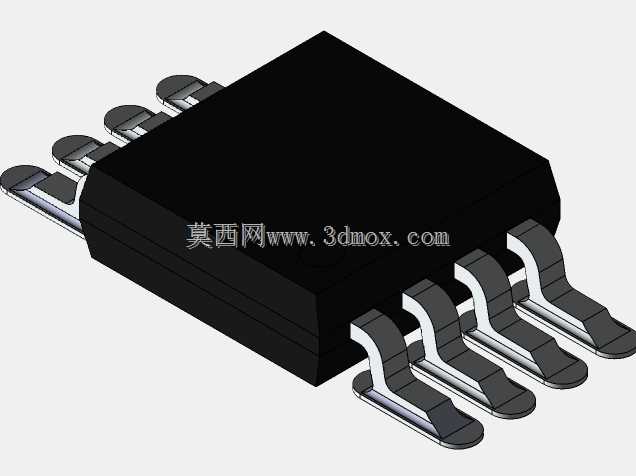

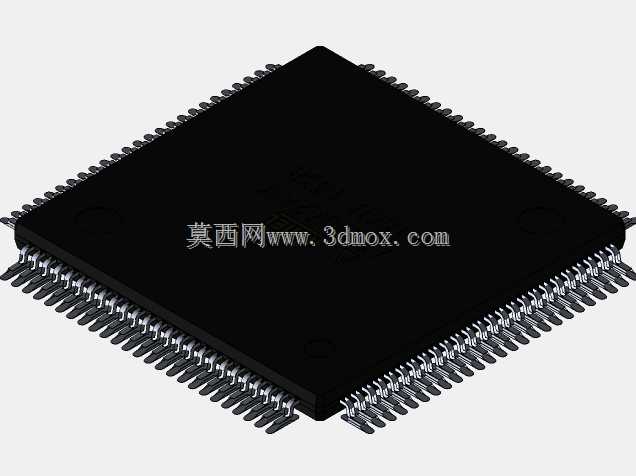

　　料槽的容量设计刚好覆盖最大打印幅面的树脂用量需求，减少树脂长期暴露在光照下的老化浪费。控制部分的安装位布置在机架前侧下方，驱动板、主控板都做了绝缘安装垫隔离，避免铝型材导电导致的电路短路，接线端子全部朝向外侧，方便后期的线路检修与部件更换，坡道结构的设计是为了走线时避免线材与运动部件干涉，所有运动部件的走线都采用拖链或者走线槽固定，防止Z轴升降过程中线材被拉扯断裂。从安装边界尺寸来看，设备整体占地长度在450mm左右，宽度280mm，Z轴最大升降行程240mm，对应的最大打印幅面能覆盖130mm80mm180mm的成型空间，完全能满足个人用户日常的打印需求，机架底部预留了减震脚垫的安装位，能抵消步进电机运行时的轻微震动，

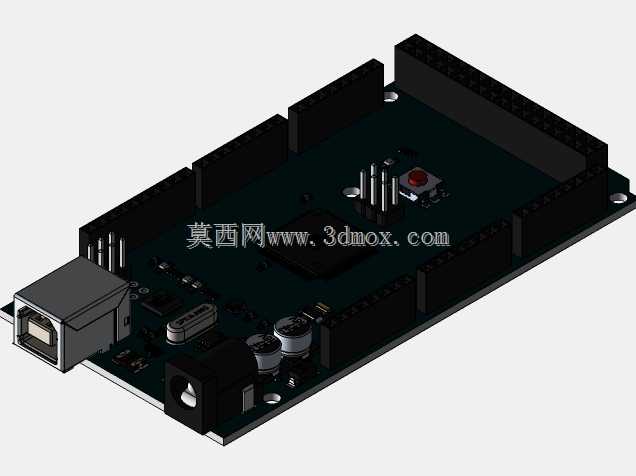

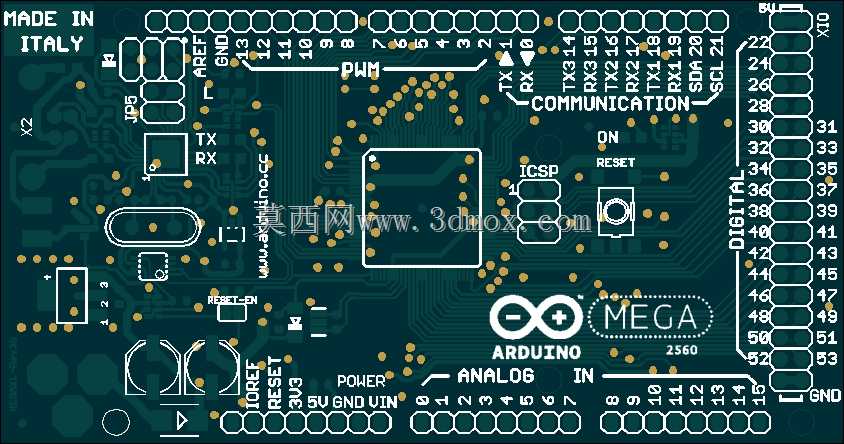

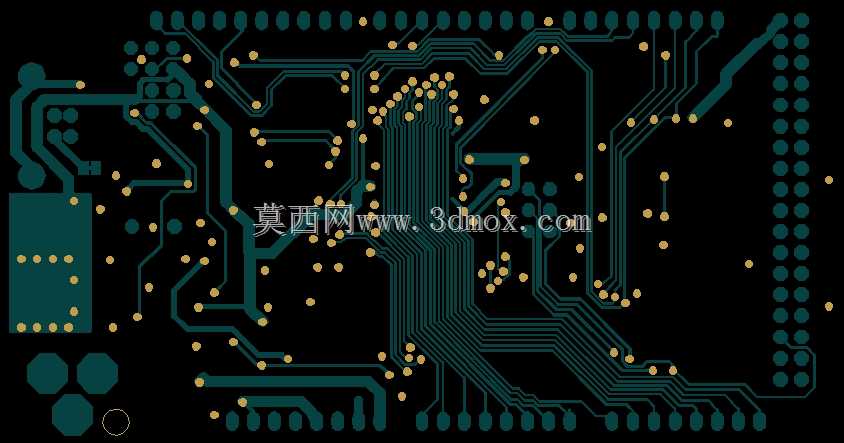

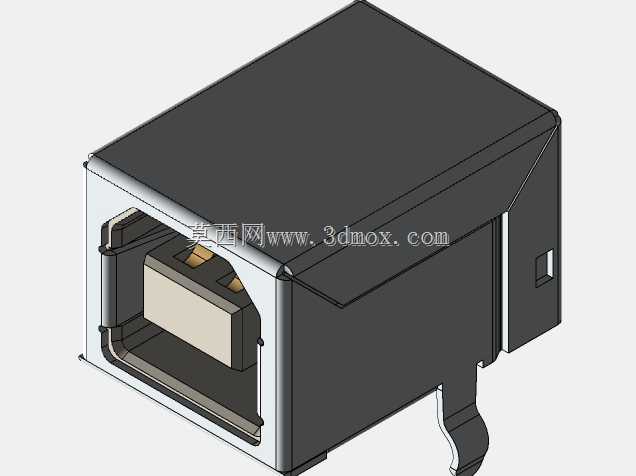

　　避免震动传递到成型区导致的层纹问题。设计过程中特意做了部件的通用性考量，所有铝型材都采用国标2020系列标准件，丝杆、导轨、螺丝全部采用市面通用标准规格，后期维护更换不需要定制特殊配件，控制部分兼容开源arduino控制方案，用户可以根据自己的需求调整打印参数、更换不同功率的曝光光源，甚至可以拓展屏幕尺寸来升级打印幅面。离型膜的更换结构做了优化，不需要完全拆解料槽就能完成膜片的更换与张紧度调整，降低日常维护的操作难度，平台的调平流程做了结构上的防呆设计，新手用户也能快速完成调平操作，不需要反复调试。设备的运动逻辑是Z轴带动成型平台逐层下降，每下降一个层厚，光源曝光一次完成单层固化，之后平台小幅抬升再归位，减少离型膜与固化层的粘接力，这个抬升的行程参数可以通过固件调整，适配不同粘度的光敏树脂材料。机架的上层结构预留了光源安装的固定位，不管是采用平行光光源还是普通LCD屏曝光方案，都能直接适配安装，不需要额外打孔修改结构，整体结构没有多余的装饰性部件，所有结构件都服务于成型精度与维护便利性，没有冗余设计，在保证结构刚性的前提下尽可能压缩了整体体积，能放在普通桌面使用，不会占用过多的工作台空间。
