铝型材框架桌面级FDM熔融沉积成型设备

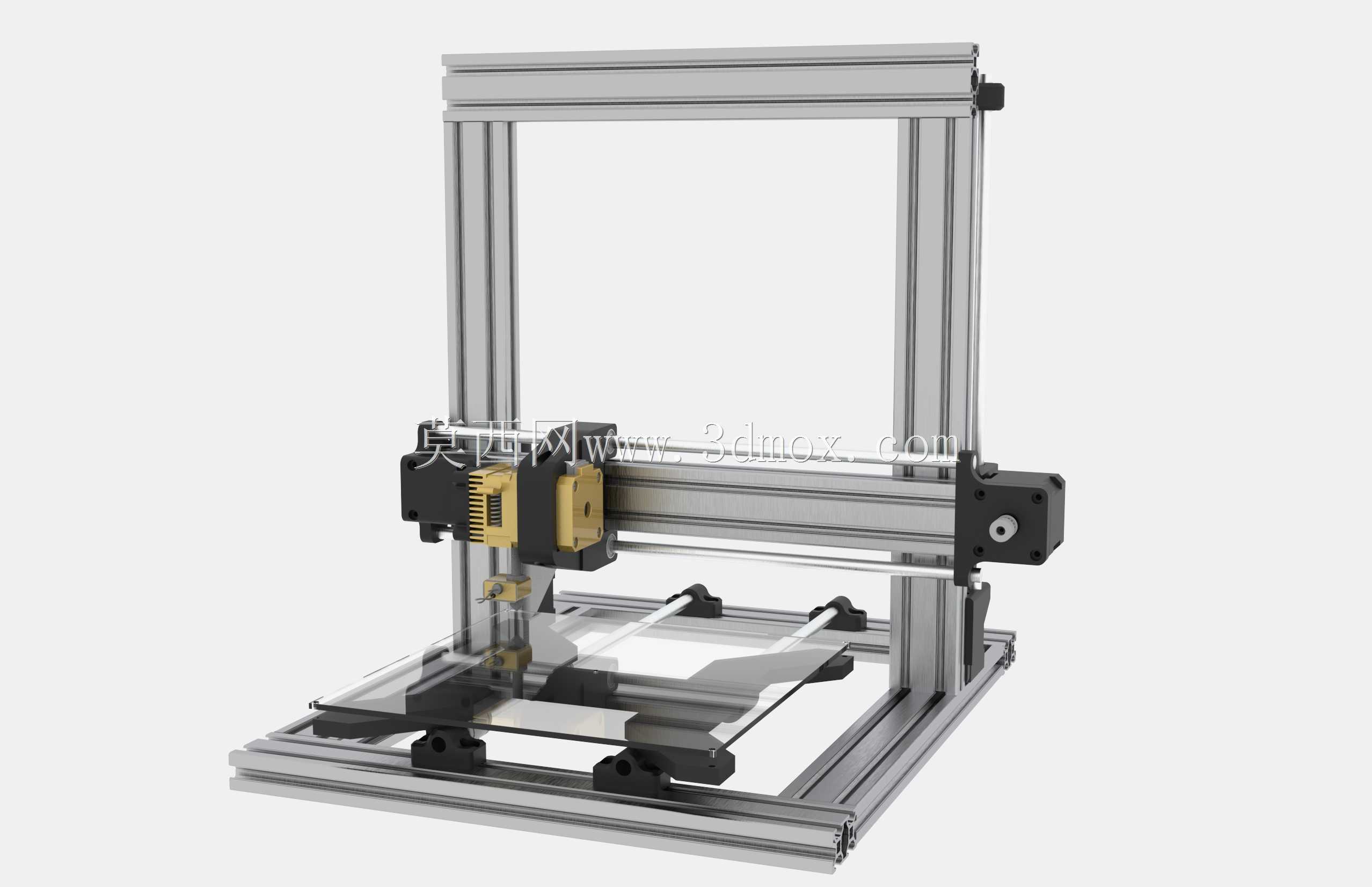

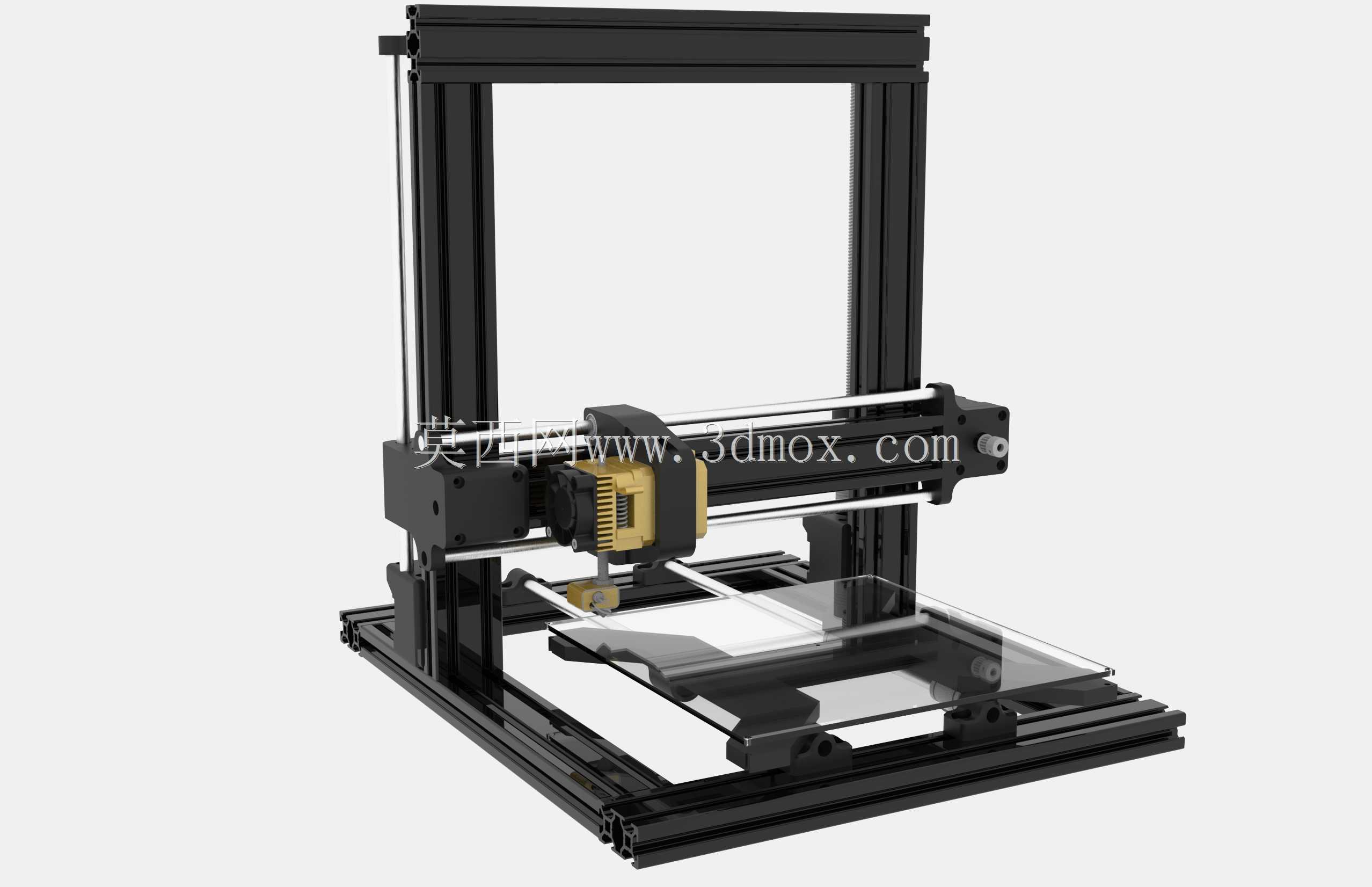

　　这款桌面级熔融沉积成型设备采用标准欧标铝型材搭建整机框架，摒弃了传统钣金焊接机架的厚重设计，型材槽道可直接兼容标准T型螺母，所有功能部件无需额外焊接或定制转接件即可完成装配，后期调整轴系行程、扩展功能附件时，仅需松开型材紧固件即可重新定位安装位置，大幅降低了设备改装与维护的操作门槛。其有效成型工作区域设定为300mm×300mm的方形平面，Z轴成型高度可根据实际使用需求搭配不同长度的铝型材立柱调整，常规配置下可满足绝大多数创客原型制作、教学实训、小尺寸功能零件打样的加工需求。

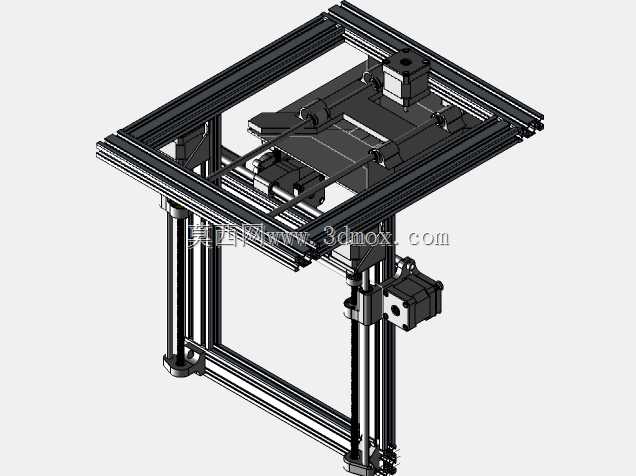

　　传动系统的选型完全围绕桌面设备的定位做了平衡，X、Y两个水平运动轴采用Lm8uu规格的线性直线轴承搭配光轴作为导向支撑，相比高成本的线性导轨，该配置在保证运动顺滑度的前提下，将整机物料成本控制在极低区间，同时直线轴承属于通用标准件，磨损后可直接从五金市场采购替换，无需定制专用导轨滑块。两个水平轴的动力传递采用同步带轮配合齿形同步带的结构，传动间隙小、运行噪音低，能够满足熔融沉积工艺下的运动速度要求，日常维护仅需定期检查同步带张紧度，调整张紧轮位置即可消除传动回程误差。Z轴方向采用丝杠传动结构，配合导向光轴完成垂直方向的精准定位，可有效承载打印平台与成型工件的重量，避免层间打印时出现Z轴偏移导致的层纹错位问题。

　　驱动单元采用42系列Nema17规格步进电机作为各轴的动力源，该型号步进电机是桌面级数控设备的通用选型，扭矩输出完全匹配各轴的运动负载需求，配套的驱动模块可直接安装在型材框架的空余槽位，接线走线可沿型材槽道布置，避免线缆外露干扰运动部件。打印头部分采用近端挤出结构，挤出齿轮与加热喷嘴距离短，耗材输送阻力小，可兼容PLA、ABS、PETG等多种常用3D打印耗材，加热块与热敏电阻、加热棒均采用标准模块化设计，喷嘴堵塞或加热部件损坏时可单独更换，无需整体更换挤出总成。

　　打印平台采用平板式结构，可搭配玻璃面板、柔性磁吸 build plate 等不同打印基面，平台调平支持手动螺母调平结构，四个角点设置的调平螺母可快速调整平台与喷嘴的平行间隙，新手经过简单操作即可完成调平流程，保证首层打印的附着力。整机的电气控制部分可集中安装在框架后侧的型材区域，电源、主控板、散热风扇均采用标准安装孔位固定，接线端子均做了防呆设计，组装时无需复杂的接线定义记忆，按照接口标识插接即可完成电气连接。

　　从实际应用场景来看，该设备可直接放置在普通桌面使用，无需专用的工业安装空间，运行噪音控制在可接受范围内，适合学校工程实训课程、创客空间原型开发、个人爱好者创意制作、小批量定制零件打样等场景使用。其框架结构的开放性也为功能扩展提供了充足空间，使用者可根据自身需求加装激光雕刻头、主轴模块，将其改造为小型雕刻机、点胶机等桌面加工设备，也可加装自动调平传感器、断料检测模块、封闭保温罩等附件，进一步提升设备的打印适配性与成型精度。在安装边界上，整机的占地尺寸仅比成型平台大出框架型材与传动部件的安装余量，常规桌面即可承载，设备重量较轻，单人即可完成搬运移位，不需要额外的承重台架。

　　设计过程中充分考虑了零件的通用化率，整机90%以上的零部件均为市场通用标准件，包括铝型材、紧固件、轴承、同步带、电机、电控元件等，不需要定制特殊加工件即可完成整机组装，这一设计不仅降低了整机的制造成本，也让使用者在设备出现故障时，无需等待专用配件发货，可就近采购替换件快速恢复设备运行。各轴的运动行程限位采用机械式微动开关，触发可靠、成本低廉，相比光电限位开关抗粉尘能力更强，适合3D打印过程中可能产生的少量耗材粉尘环境，长期运行的稳定性更有保障。
