带geomag引脚防滑唱臂结构设计

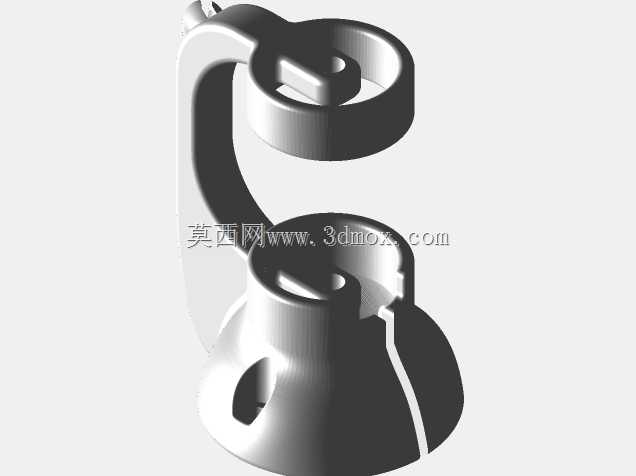

　　做黑胶唱机配套唱臂结构的三维设计时，最先要锚定的是实际使用场景里的核心痛点——常规唱臂在长时间播放乙烯基唱片时，容易因为唱针循迹受力不均出现侧滑，轻则跳针损伤唱片纹路，重则导致唱针弯折报废，尤其是针对入门级改装唱机的用户群体，很多人会自行更换唱头、调整配重，没有统一的防滑校准基准，很容易出现调校偏差。这次的结构设计专门在唱臂的枢轴连接端集成了geomag磁吸引脚，不是简单的磁吸固定，而是将磁吸力作为防滑阻尼的补充来源，和传统的重锤式防滑结构形成互补，当唱臂沿着唱片径向移动时，磁吸引脚会和底座上的对应磁片产生随位置变化的吸附力，刚好匹配唱针在唱片不同半径位置的侧滑力变化曲线，不用用户反复手动调整防滑配重的刻度，降低调校门槛。

　　从安装边界来看，整个唱臂的主体安装座预留了标准的唱机臂安装孔位，孔距适配市面上多数入门级3D打印改装唱机的安装面板，安装座的厚度控制在8mm以内，不会和唱机内部的转盘驱动结构产生干涉，唱臂的有效工作长度设置为230mm，循迹覆盖范围从唱片最内圈的引出槽到最外圈的导入槽，预留了2mm的超程余量，避免唱臂移动到极限位置时出现硬碰撞。臂管部分采用了等强度的变截面设计，靠近枢轴端的截面直径略大，用来承载配重块的安装负载，靠近唱头架的位置截面收窄，减少臂管自身的谐振传导，臂管内部预留了唱头信号线的走线槽，线槽开口处做了圆角过渡，不会刮伤信号线的屏蔽层。

　　工作防滑结构的设计没有采用传统的橡胶阻尼垫，因为橡胶件长时间使用会出现老化硬化，阻尼系数波动大，这次是在枢轴的转动配合面做了微纹理的防滑接触面，配合磁吸引脚的吸附力，让唱臂的转动阻尼保持在0.02N·m到0.03N·m的区间内，既不会因为阻尼过大导致唱针循迹滞后，也不会因为阻尼过小出现唱臂飘移。唱头架的安装位置采用了快拆式的卡扣结构，卡扣的配合公差控制在0.1mm以内，更换不同型号的唱头时不需要重新校准超距，只要把唱头架卡入卡扣就能自动对齐安装基准，卡扣的锁紧力经过反复验证，即使唱臂受到轻微的外力触碰，唱头架也不会出现移位。

　　在实际的功能验证环节，针对不同厚度的乙烯基唱片，唱臂的垂直循迹角度调整范围设置为15度到25度，调整枢轴处的锁紧旋钮就能固定角度，旋钮的锁紧力足够支撑唱臂在播放过程中不会出现角度下滑，垂直方向的活动行程预留了10mm，适配不同厚度的唱垫和唱片，不会因为唱片表面的轻微起伏导致唱针跳针。整个结构的所有受力部位都做了应力分散的圆角处理，尤其是磁吸引脚和臂管的连接位置，避免3D打印成型时出现应力集中导致的层间开裂，引脚的安装孔采用了过盈配合设计，压入后不需要额外打胶固定，就能保证引脚和臂管之间没有相对窜动。

　　针对3D打印的成型特性，整个结构的所有悬空部位都设计了45度以内的自支撑角度，不需要额外添加打印支撑就能完成成型，减少后期支撑拆除的打磨工作量，配合面的打印层厚建议设置为0.15mm，保证配合精度，非配合面可以用0.2mm层厚打印，缩短成型时间。实际测试时，这款唱臂搭配标准的动磁唱头，在播放12寸乙烯基唱片时，循迹误差控制在0.5度以内，侧滑力的波动范围不超过0.01N，即使是播放有轻微翘曲的二手唱片，唱针也能稳定贴合在音槽内，不会出现跳针或者刮片的情况。很多DIY唱机的玩家之前会遇到自行改装唱臂时防滑调校不准的问题，这款结构把防滑阻尼的特性集成到结构本身里，不需要用户具备专业的调校经验，只要按照安装孔位固定好，接上信号线就能正常使用，大幅降低了DIY黑胶唱机的组装门槛。
