两层带露台平顶民居建筑三维结构

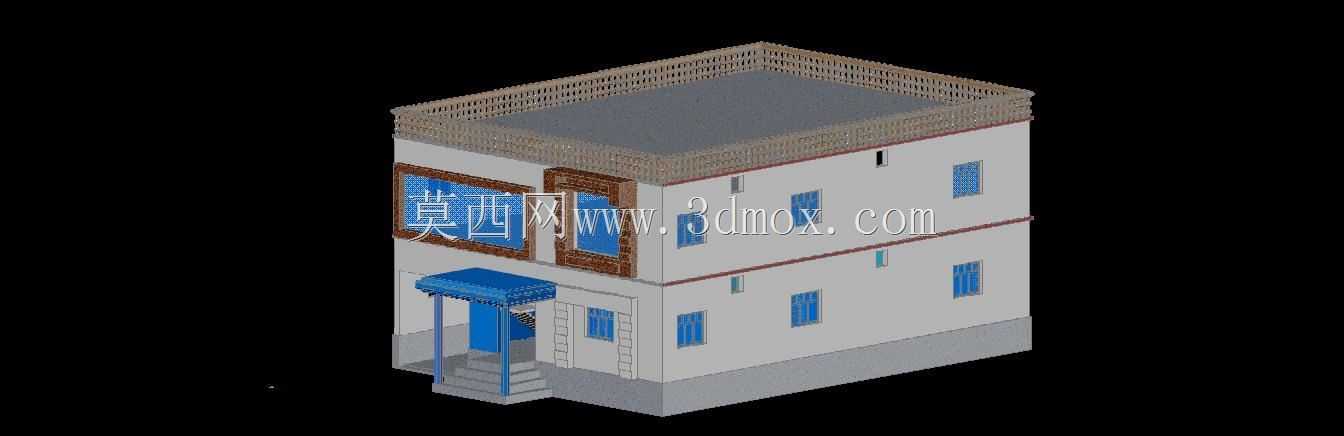

　　做建筑结构三维建模快十年，这类小型民用居住建筑的模型，最考验对实际施工边界的把控，不是拉个方块堆窗户就完事，每一处结构都要对应乡村自建房的实际施工逻辑。先从安装边界说，这个模型的整体外轮廓，严格按照乡村宅基地常见的面宽进深比例设定，底层基座比上层墙体向外延伸出常规散水宽度，避免后期做场地排水时出现结构干涉，基座底部的标高完全贴合常规室外地坪到室内地面的高差，入户台阶的每一级踏面高度、宽度都符合民用建筑通行的人体工程学要求，不会出现踩空或者抬脚费力的问题。

　　门廊部分的设计是这类民居的实用核心，蓝色的雨棚挑出长度刚好覆盖入户台阶区域，支撑雨棚的立柱位置避开了入户动线的核心通道，不会出现开门撞柱、进出磕碰的问题，雨棚顶部做了微小的找坡，实际施工时能快速排走雨水，不会在门口形成积水区。再看墙体结构，两层墙体的厚度区分明确，底层墙体厚度满足承重要求，上层墙体适当收减，既减轻整体结构荷载，也能给室内留出更多使用面积，墙身上的窗户排布不是随意摆放，每个窗位都对应室内房间的采光需求，小尺寸的高窗对应卫生间、储物间这类需要隐私同时兼顾通风的空间，大尺寸的主窗对应客厅、卧室这类主要活动空间，窗洞的上下沿高度完全符合常规民用建筑的窗台、窗顶标高，不会出现窗台过高挡光、窗顶过低碰头等使用问题。

　　顶层的露台是这类平顶民居的常用功能区，周边的镂空围栏高度满足安全防护要求，围栏的镂空间隙控制在安全范围内，不会出现孩童卡坠的风险，露台地面做了细微的找坡设计，坡向预设的排水口位置，避免雨季露台积水渗漏到下层室内。墙身上的两道水平腰线，不只是装饰作用，实际施工中是上下层墙体施工的找平基准，同时也能阻断雨水顺着墙面流到下层窗面，减少墙面雨水流挂的污渍。

　　从应用场景来说，这个模型可以直接用于乡村自建房的方案沟通，给建房农户做直观的效果展示，也能作为建筑类专业学生做小型民用建筑设计的参考样本，还能导入到BIM软件中做进一步的结构受力验算、管线排布深化。建模过程中，所有墙体的交接处都做了布尔运算的实体合并，没有出现面重叠、法线翻转的问题，导入到渲染软件中可以直接赋予材质出效果图，不需要再做破面修复；门窗构件都做成了独立的块，后续修改窗型、调整门的开向时不需要整体拆解模型，能大幅提高方案调整的效率。

　　实际建模时特意还原了乡村自建房的常见构造细节，比如入户门旁的竖向爬梯，是方便后期上露台检修、晾晒使用，位置紧贴墙体不占用入户通道空间；墙体底部的灰色勒脚部分，高度对应实际施工中水泥砂浆防潮层的位置，能直观展示防潮构造的施工范围。整个模型的所有构件都按实际施工的层级做了分组，墙体、门窗、台阶、露台、围栏各成独立图层，不管是做效果图渲染，还是导出施工参考线，都能快速隐藏不需要的构件，不会出现构件混杂选不中的问题。

　　很多新手做这类建筑模型时，容易忽略实际使用的动线问题，比如把台阶做的过陡、雨棚挑出不够导致门口淋雨、围栏高度不够有安全隐患，这个模型在搭建时每一处尺寸都对照了民用建筑设计的通用规范，所有突出墙面的构件都没有超出宅基地的红线边界，不会出现实际施工时占了邻家地界的问题。另外，模型的整体面数控制合理，没有多余的冗余面，哪怕是配置一般的电脑也能流畅旋转查看，不会出现卡顿掉帧的情况，做方案汇报时可以直接操作展示，不需要提前渲染好固定视角的图片。
