可适配太阳跟踪器的多级齿轮传动电机结构

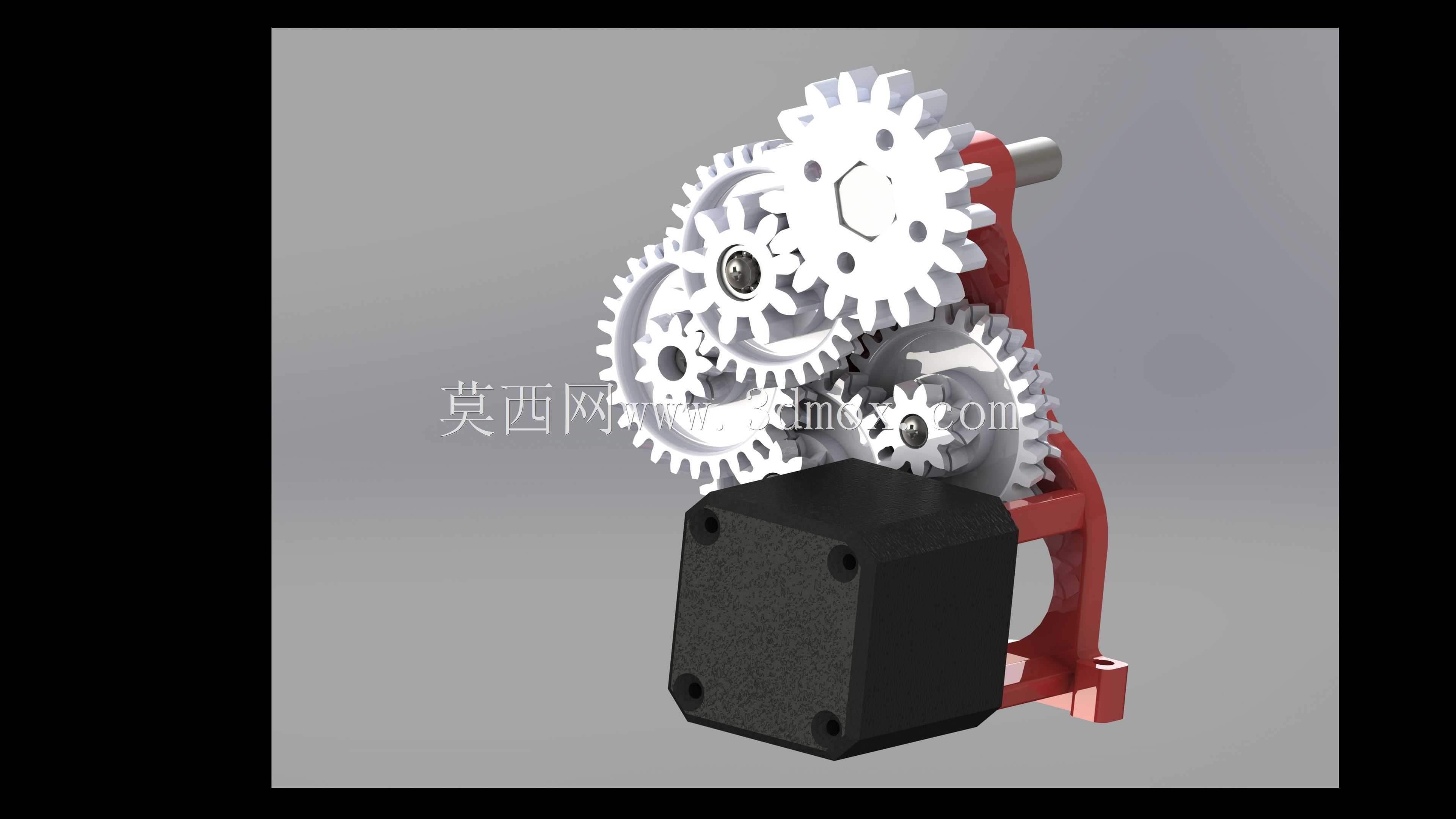

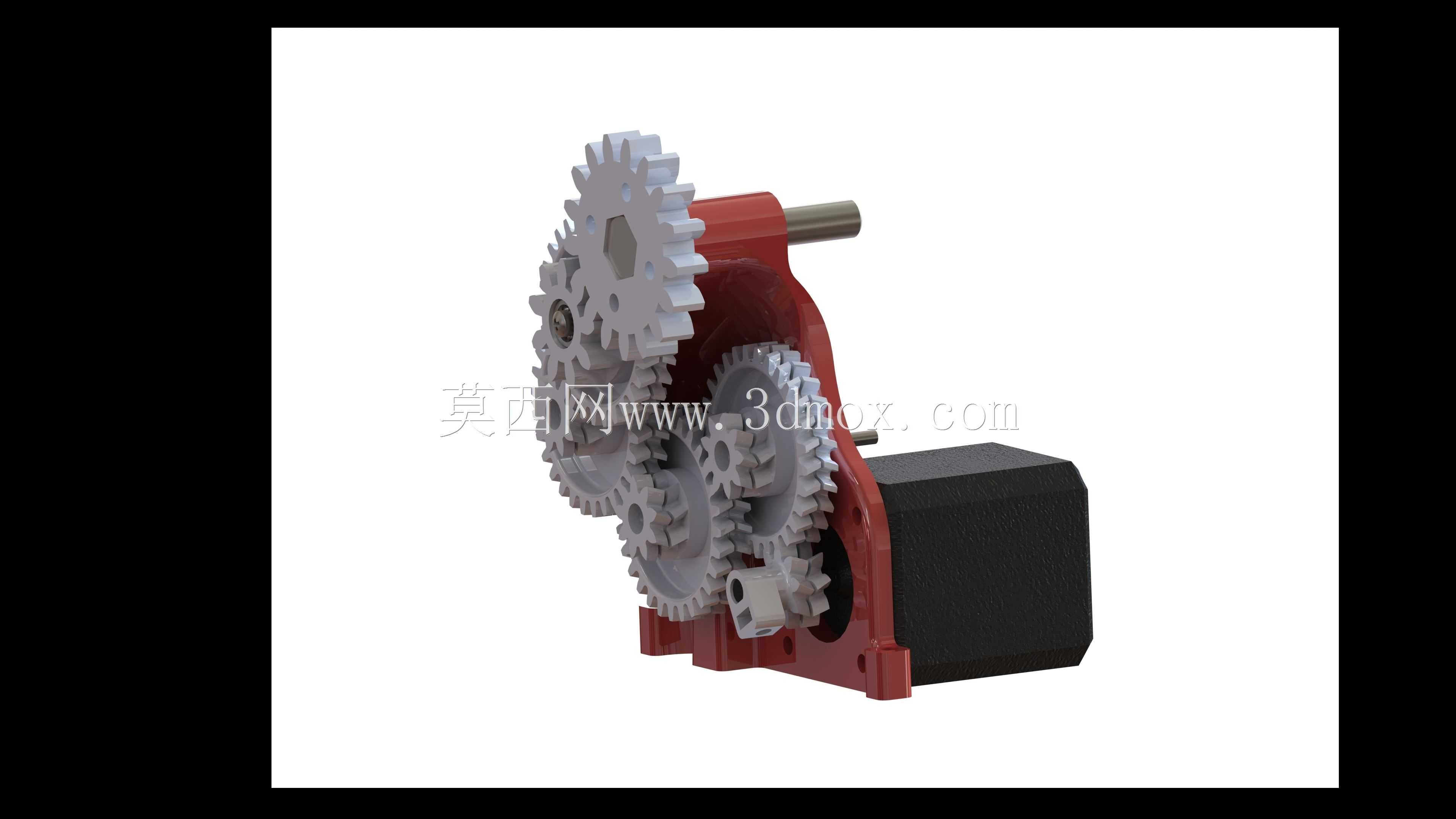

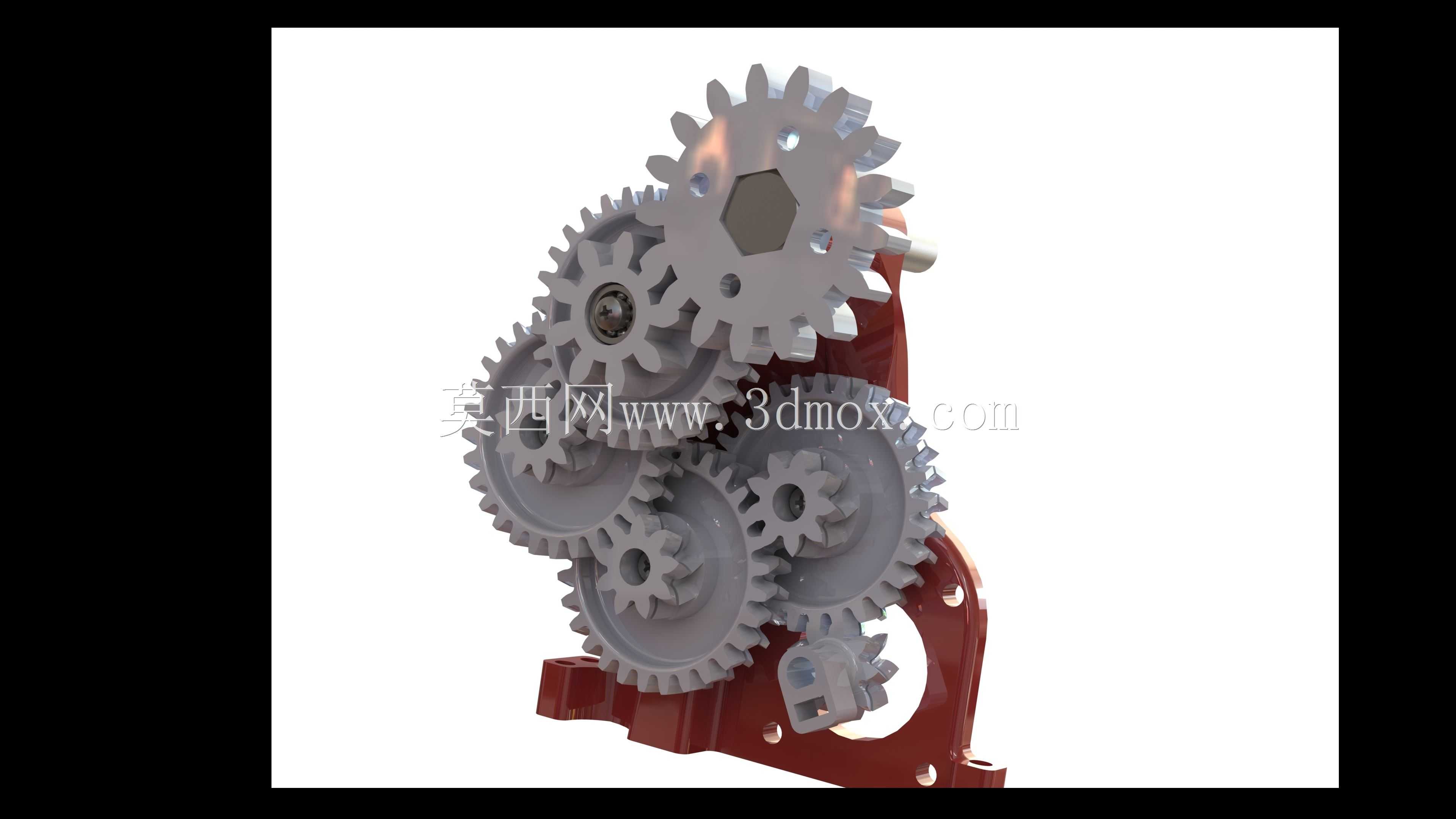

　　这套多级齿轮啮合的动力传动结构，最初的设计出发点是为太阳跟踪装置提供可靠的低速大扭矩动力输出，实际应用中可根据安装场景适配多种需要低转速大扭矩传动的小型设备，并不局限于光伏跟踪领域。整套传动结构采用平行轴直齿圆柱齿轮排布，各级齿轮依次啮合实现减速增扭，输入端可适配标准规格的步进电机，电机安装位预留了两侧固定的孔位，可根据安装空间选择左侧或右侧的固定方式，适配不同机架的布局需求。从结构排布来看，最上方的大齿轮为最终动力输出端，中心预留了六角形的轴孔，可直接对接负载端的六角传动轴，无需额外加工键槽即可传递扭矩，降低配套零件的加工成本。各级齿轮的齿数搭配经过扭矩匹配计算，在常规36V驱动搭配对应规格驱动器的工况下，

　　可稳定输出不低于2Nm的持续扭矩，在齿轮强度与结构刚性允许的范围内，极限输出扭矩可达到4-5Nm，能够满足小型太阳跟踪装置的负载驱动需求，也可适配小型旋转工作台、低速物料推送机构等同类负载场景。整个支撑结构采用一体化的支架设计，支架上预留了所有齿轮轴的安装定位孔，同时在支架底部和侧部分布有多个固定安装孔，可直接通过螺栓将整套传动机构固定在设备机架上，安装边界清晰，不需要额外设计转接板即可完成装配。齿轮与支架的结构设计充分考虑了增材制造的工艺特性，所有零件均无复杂倒扣结构，壁厚均匀，无需额外支撑即可完成打印成型，适合采用常规熔融沉积成型工艺制作，打印完成后仅需去除少量毛刺即可完成装配，齿轮啮合间隙可通过轴孔的装配公差进行微调，

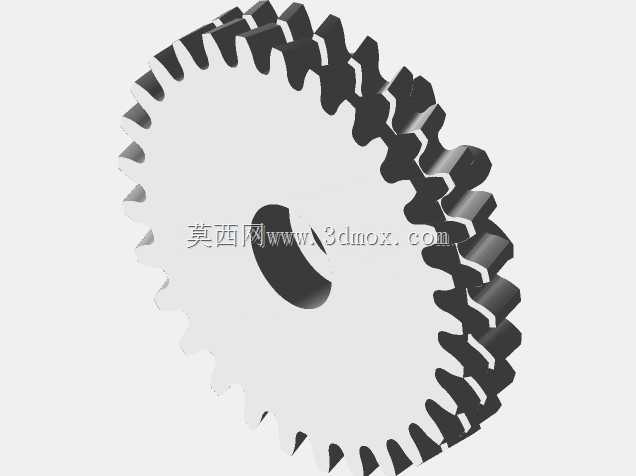

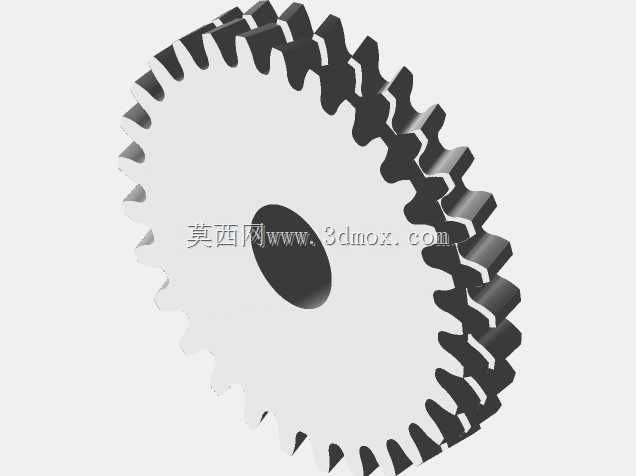

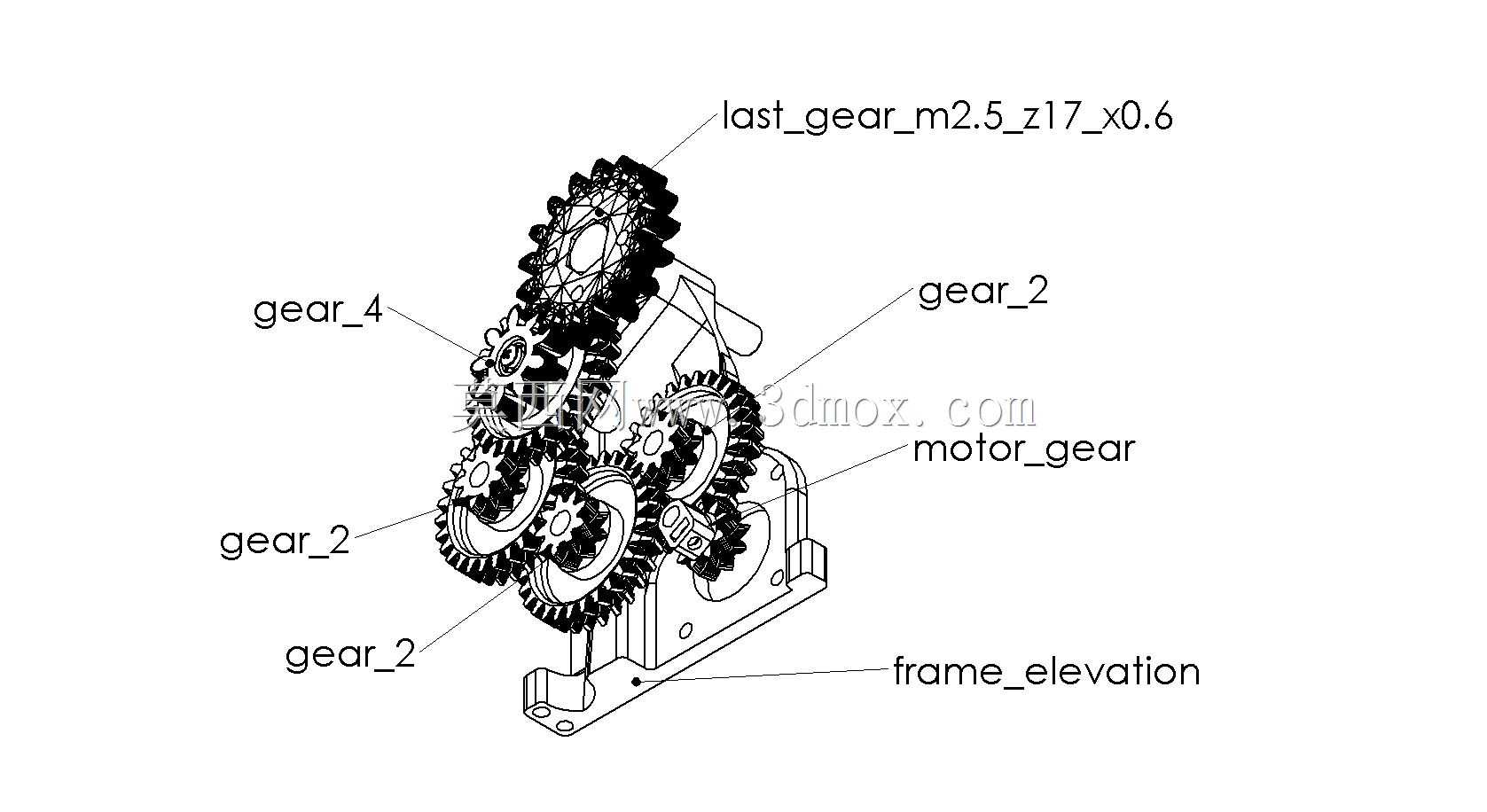

　　保证传动过程顺畅无卡滞。设计过程中针对齿轮的齿形进行了适配优化，考虑到增材制造的成型精度限制，齿顶与齿根的过渡圆角做了适当放大，避免打印过程中出现齿形缺损，同时保证啮合过程中齿面接触面积足够，降低长时间运行的齿面磨损。整套结构的传动路径从电机输出轴的小齿轮开始，依次经过中间各级大小齿轮的啮合传动，最终将动力传递到顶部的输出齿轮，每一级齿轮的轴都采用简支梁支撑结构，两端定位在支架的对应孔位中，避免齿轮轴受径向力出现弯曲变形，保证传动过程中齿轮啮合的中心距稳定，减少传动噪音与齿面偏磨问题。在实际选型适配时，可根据所需的输出转速与扭矩调整各级齿轮的齿数比，也可更换不同扭矩规格的驱动电机，支架上的电机安装位预留了足够的调节空间，

　　可适配不同安装尺寸的同类型电机。整套结构没有采用复杂的行星齿轮或者蜗轮蜗杆结构，全部采用直齿圆柱齿轮传动，加工与装配难度低，后期维护时仅需更换磨损的单个齿轮即可，维护成本低廉，适合小型非标设备的动力传动场景使用。支架的结构设计兼顾了刚性与轻量化，在非受力区域做了适当的镂空处理，减少材料消耗的同时保证整体结构的抗变形能力，在承受额定输出扭矩的工况下，支架不会出现明显的形变，保证齿轮啮合精度不受影响。输出端的六角轴孔可根据实际负载需求更换为不同尺寸的轴孔，或者加工键槽来传递更大的扭矩，适配不同的负载连接需求。
