带前后避震结构的越野自行车整车结构

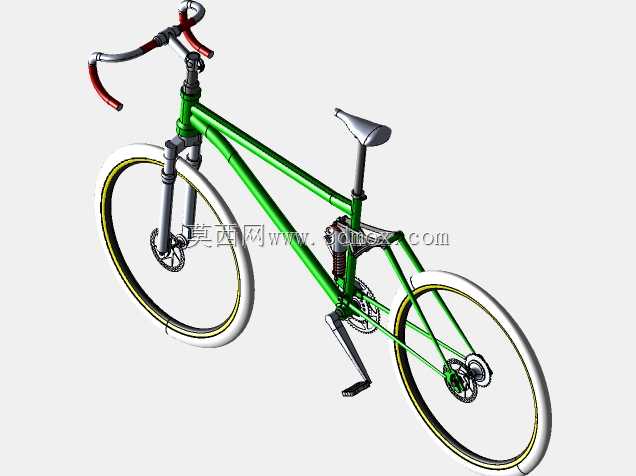

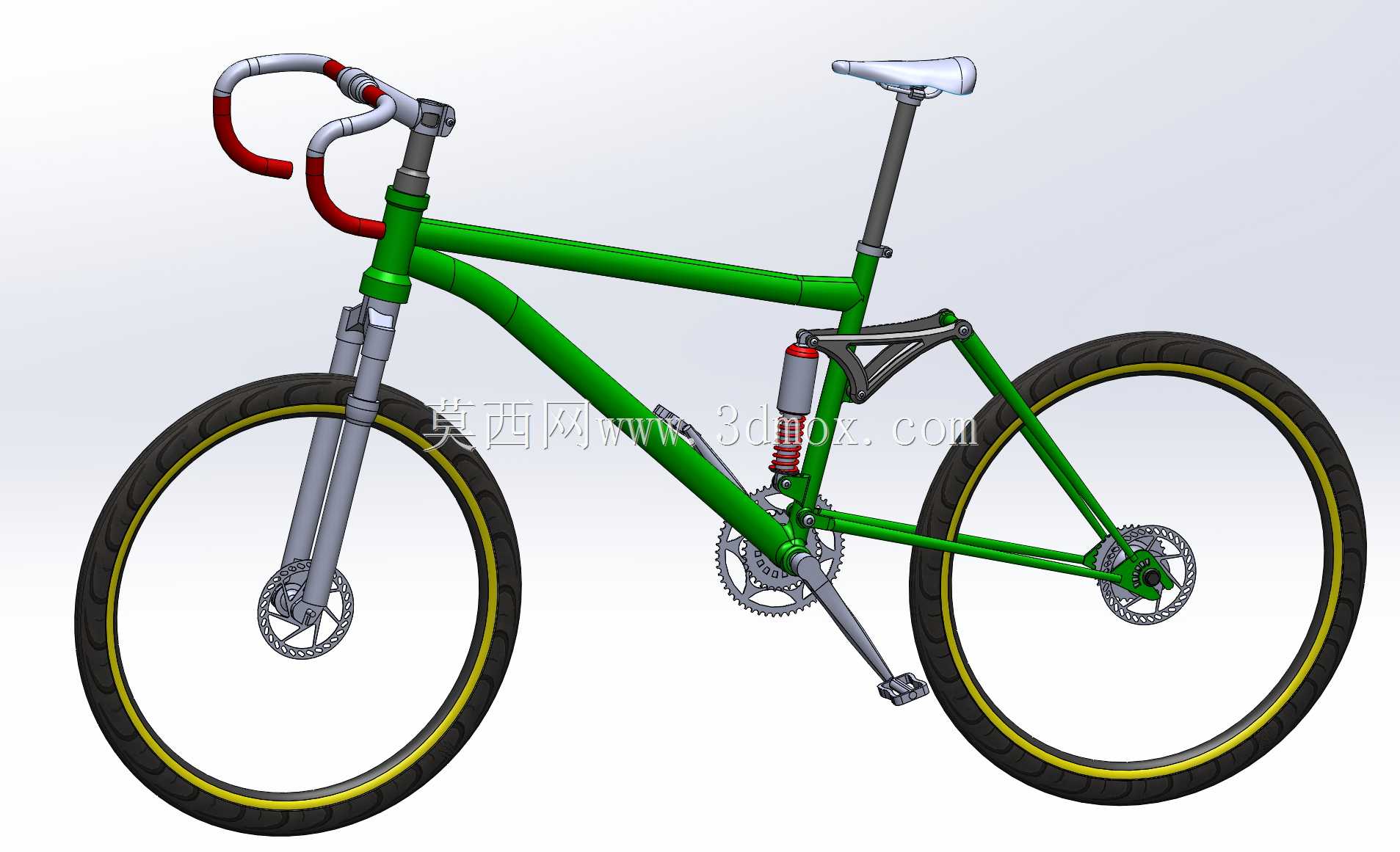

　　这款整车结构针对非铺装路面骑行场景设计，可覆盖山林越野、城郊颠簸路段通勤、轻度特技骑行等多类使用需求，区别于传统硬架城市自行车，其核心设计围绕颠簸路况下的骑乘稳定性、操控灵活性展开，所有部件的装配边界、连接关系均按照实际量产车的工程逻辑搭建，可直接作为结构优化、非标改装、骑行装备适配的设计参考基底。从结构布局来看，车架采用上管倾斜的几何设定，后三角位置预留了弹簧阻尼避震器的安装位，避震器两端分别通过铰接结构连接主车架与后摇臂，当后轮受到路面冲击时，后摇臂可绕主车架铰接点做小幅度回转，压缩避震器吸收冲击能量，避免颠簸直接传递到坐垫位置，降低长距离越野骑行的疲劳感。前叉采用伸缩式阻尼结构，外套管与车把转向组件刚性连接，

　　内套管与前轮花鼓安装座集成，前轮受到的正向冲击可通过内套管的伸缩行程抵消，配合后避震结构形成前后双减震的受力体系，在落差跳跃、碎石路面骑行时能有效保持轮组与地面的贴合度，避免轮组悬空导致的操控失控。轮组部分采用宽胎面设计，胎侧预留黄色标识层，轮圈与轮胎的配合边界按照常规山地车轮组标准设定，前后轮均搭载碟刹制动结构，刹车盘通过螺栓固定在花鼓侧方，刹车卡钳安装在前叉腿、后摇臂的对应安装座上，制动时卡钳夹紧刹车盘提供制动力，相比传统圈刹结构，碟刹的制动效能受雨天、泥水污染的影响更小，更适配越野场景的使用需求。传动系统采用牙盘、链条、飞轮的经典结构，牙盘安装在中轴位置，与脚踏曲柄刚性连接，骑行时脚踏的转动力通过牙盘传递给链条，

　　再带动后轮花鼓上的飞轮驱动整车前进，曲柄长度、牙盘与飞轮的中心距均按照常规成人自行车的人机工程尺寸设定，保证踩踏发力的顺畅性。车把采用弯把设计，把横位置缠绕防滑把带，刹车手柄、变速手柄均集成在把横两侧，骑行时可根据路况切换不同的握姿，降低长时间握持的手部疲劳。坐垫通过可调节高度的座管与车架连接，座管插入车架立管的深度预留了足够的调节余量，可适配不同身高的骑乘者调整合适的骑姿。在安装边界的设计上，所有铰接位置均预留了轴承安装位，避免部件相对转动时出现卡滞；各部件之间的运动间隙经过校核，比如后摇臂摆动时不会与车架主结构、后轮轮胎发生干涉，前叉伸缩行程内不会与车架头管、前轮挡泥结构发生碰撞，车把转向时不会碰到车架上管，

　　保证全行程内的运动顺畅。从受力传递逻辑来看，骑乘者的体重通过坐垫、脚踏、车把三个位置传递到车架，再分别分散到前后轮组，避震结构在受力传递路径中起到缓冲作用，碟刹制动时的反作用力直接通过卡钳安装座传递到前叉、后摇臂结构，不会对避震器的正常运动造成额外干扰。整车的外形尺寸按照常规26寸越野自行车的参数设定，轮径、轴距、车把宽度、坐垫高度范围均符合成人使用的人机要求，既可以作为整车结构教学的演示模型，也可以作为改装部件设计的装配基准，比如更换不同行程的避震器、不同齿数的牙盘飞轮、不同宽度的车把时，可直接在该结构基础上验证部件的适配性，检查是否存在安装干涉、受力不合理的问题。
