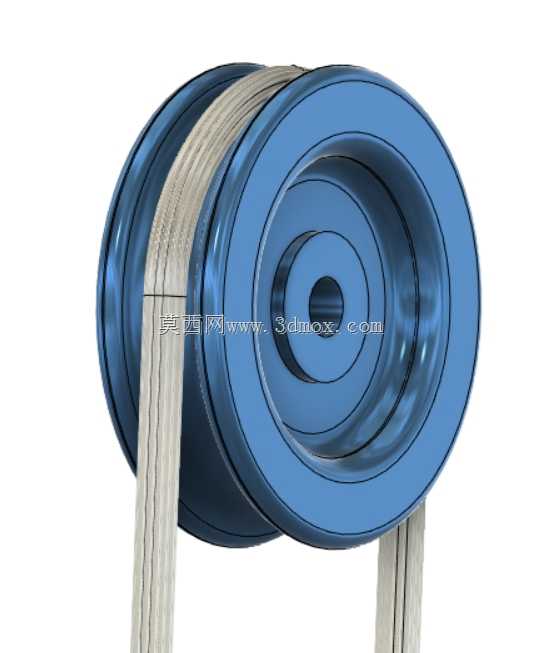

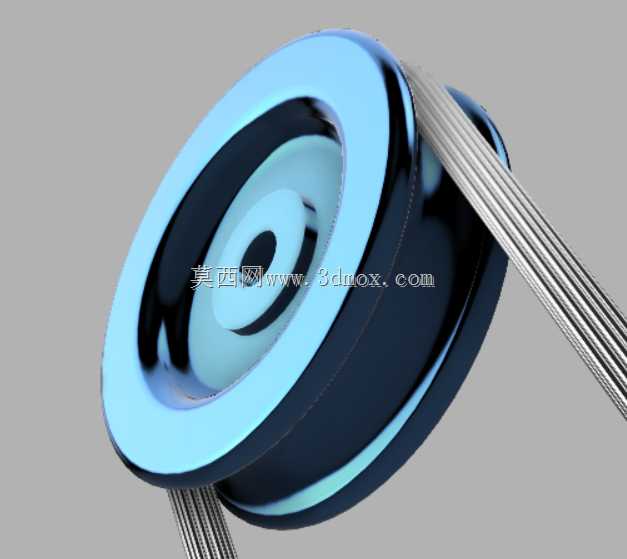

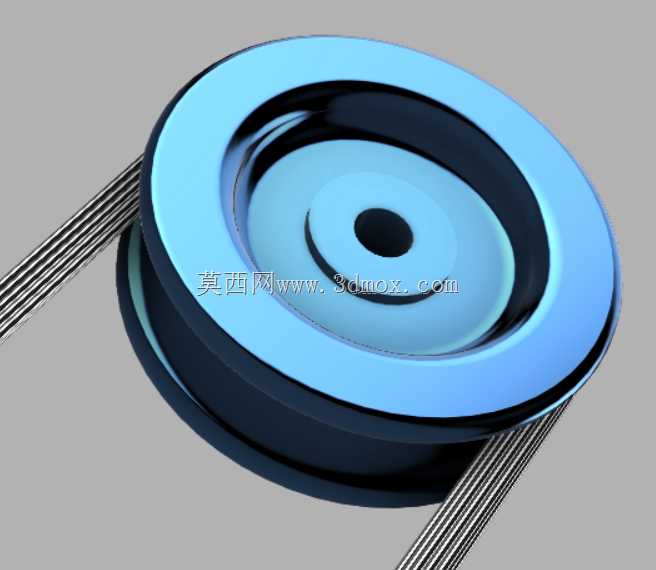

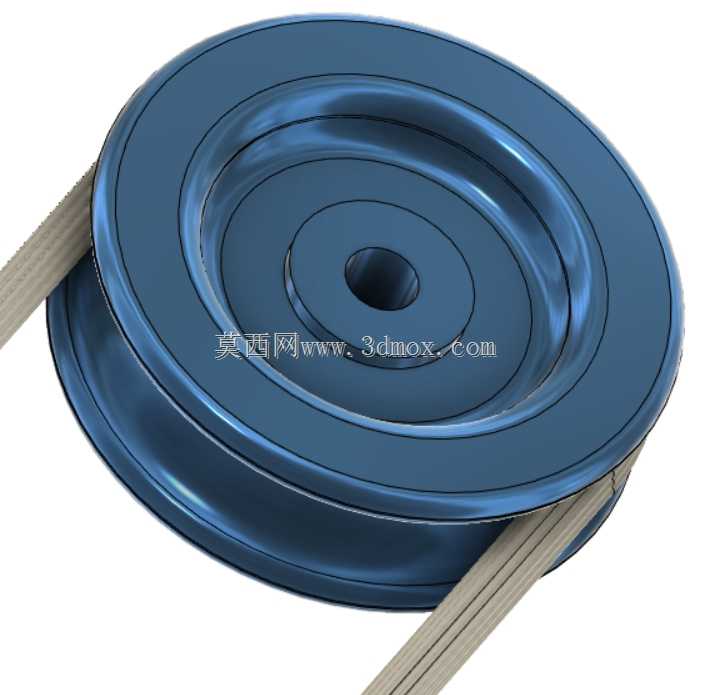

带钢丝绳的导向滑轮传动结构

　　这类带钢丝绳的滑轮结构，在轻小型起重作业、线缆牵引布设、小型设备直线往复传动场景中应用十分广泛，从车间内的轻型物料定点吊运，到户外通信线缆的架空敷设，再到小型自动化设备的柔性传动单元，都能见到这类结构的实际落地。不同于重型起重设备的多倍率滑轮组，这款单槽滑轮搭配钢丝绳的组合，更适配载荷不大但对传动灵活性、安装空间有严格限制的工况，单轮结构的传动阻力更小，转向调整更便捷，不需要复杂的倍率换算就能快速估算传动拉力与行程的对应关系。

　　从功能特性来看，滑轮轮槽采用了适配钢丝绳直径的圆弧过渡设计，轮槽侧壁的倾斜角度经过反复校核，既能够保证钢丝绳在轮槽内顺畅滑动不出现卡滞，又能避免钢丝绳在受力偏斜时从轮槽内脱出，轮槽表面的粗糙度控制在合理区间，既不会因为过于粗糙加剧钢丝绳的磨损，也不会因为过于光滑导致钢丝绳与轮面之间摩擦力不足出现打滑空转。钢丝绳采用多股捻制结构，与滑轮接触的绳股贴合度更好，在反复弯折绕过滑轮的过程中，绳股之间的应力能够均匀分散，不会出现局部应力集中导致的断丝提前失效问题。

　　设计过程中首先要明确的是安装边界与载荷匹配关系，滑轮的中心轴孔尺寸需要适配对应规格的安装销轴，轴孔与销轴之间的配合间隙控制在合理范围，既保证滑轮能够绕销轴灵活转动，又不会因为间隙过大出现运行过程中的径向晃动。滑轮的外径尺寸与钢丝绳的弯折半径直接相关，设计时严格遵循钢丝绳最小弯曲半径的规范要求，避免因为滑轮直径过小导致钢丝绳反复弯折时出现疲劳损伤，大幅缩短使用寿命。滑轮两侧的挡边高度经过精准计算，高出钢丝绳公称直径的三分之一以上，即使在钢丝绳出现一定角度偏斜的情况下，也能有效阻挡钢丝绳脱槽。

　　实际安装时，需要保证滑轮的安装平面与钢丝绳的走向平面完全重合，避免出现偏角导致钢丝绳与轮槽侧壁产生额外摩擦，安装销轴的两端需要设置可靠的轴向限位，防止设备运行过程中销轴窜动导致滑轮脱落。在日常运行场景中，这类滑轮结构不需要复杂的维护，只需要定期检查轮槽的磨损情况以及钢丝绳的断丝、磨损量，当轮槽磨损深度超过允许值或者钢丝绳磨损达到报废标准时及时更换即可。在小型升降设备的传动结构中，这类滑轮常作为导向轮改变钢丝绳的受力方向，将驱动单元的旋转运动转化为升降平台的直线运动，相比齿轮齿条传动，这种钢丝绳滑轮的传动结构运行噪音更低，自重更轻，安装调整的难度也更小，在行程较长的传动场景中成本优势十分明显。在户外线缆布设作业中，这类滑轮可以临时固定在支撑点上，作为线缆牵引的导向支撑，避免线缆在拖拽过程中与地面或者构筑物棱角摩擦损伤线缆外皮，作业完成后可以快速拆卸转移，重复利用率很高。

　　结构细节上，滑轮的轮毂部分做了加厚处理，能够承受钢丝绳传递的径向载荷而不出现变形，轮毂与轮缘之间的辐板部分采用等强度设计，在保证整体结构强度的前提下尽可能减轻自重，降低安装时的搬运难度。钢丝绳的两端固定结构需要与滑轮的行程匹配，保证在全行程范围内钢丝绳都不会与滑轮脱离，同时两端的固定点需要能够承受额定载荷下的拉力，不会出现松脱问题。在一些需要精确控制传动行程的场景中，还可以在滑轮侧方加装旋转编码器，通过检测滑轮的转动圈数换算钢丝绳的移动距离，实现行程的精准闭环控制，不需要额外加装直线检测元件，大幅简化整体结构。
