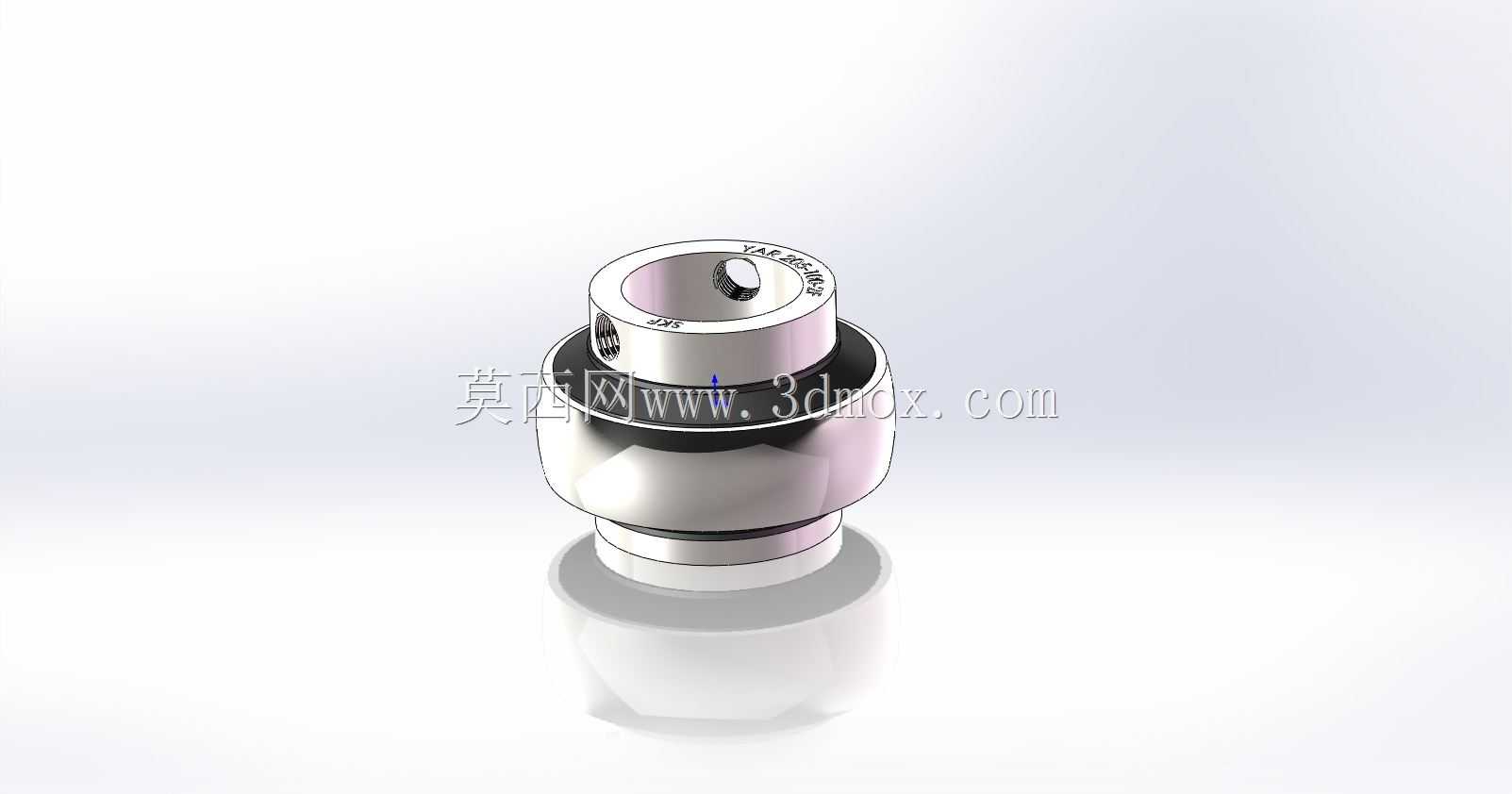

YAR系列外球面球轴承单元三维结构

　　该模型对应的外球面球轴承单元，广泛应用在各类输送设备、食品包装机械、纺织机械、农业机具以及中小型风机的传动系统中，作为旋转轴系的核心支撑部件，承担径向载荷为主、兼顾一定轴向载荷的支撑作用，适配轴系存在一定安装对中误差、工况存在小幅振动的使用场景。从实际使用场景来看，这类轴承单元常被用在设备的从动辊、主动辊两端支撑位置，不需要额外设计复杂的轴承座安装腔体，依靠自身的铸造或者冲压座体就能直接固定在设备型材架体上，大幅降低设备机架的加工精度要求，缩短装配调试的周期。从功能特性上看，该类轴承自带密封结构，内外圈之间的密封件能够阻挡外界粉尘、切削液、水汽进入轴承内部滚道，同时锁住内部填充的润滑脂，在常规工况下可以实现较长周期的免维护运行，

　　不需要频繁拆解加注润滑脂；轴承内圈带有顶丝结构，安装时可以通过拧紧内圈上的紧定螺钉，将内圈与穿装的转轴牢牢锁死，避免轴运转过程中内圈与轴出现相对滑动磨损，相比普通深沟球轴承的装配，省去了轴肩定位、锁紧螺母、止动垫圈等一系列配套零件，装配工序更简单。设计思路上，该轴承单元采用球面配合的结构逻辑，轴承外圈的外球面与座体的内凹球面形成配合，当转轴出现小幅的角度偏斜、安装座存在平面度误差时，轴承可以自动调整角度，补偿安装误差带来的轴系不同心问题，避免轴承因为附加弯矩出现早期失效，这一特性也让它非常适合用在长距离输送辊道这类机架加工精度不高、轴系较长容易出现挠度变形的场景。从外形尺寸与安装边界来看，该型号轴承的内孔为标准英制尺寸，

　　适配对应直径的光轴安装，轴承整体的外径、座体安装孔的中心距都遵循行业通用的尺寸规范，选型替换时不需要改动原有设备的安装孔位，可以直接替换同系列的旧件；轴承上端的注油嘴预留位置，方便在长期运行后补充润滑脂，不需要将轴承从轴上拆解下来；整体外形的最大回转直径经过校核，安装后不会和周边的传动链轮、皮带轮或者设备护罩产生运动干涉，座体的安装面为平面设计，既可以安装在水平的机架面上，也可以通过调整安装板固定在垂直或者倾斜的架体上，适配不同的设备布置角度。在三维建模过程中，需要重点还原内圈紧定螺钉的安装位置、外圈球面的配合公差带、密封件的唇口结构，以及座体安装孔的沉头尺寸，这些细节直接关系到后续装配干涉检查、安装工装设计的准确性，

　　如果忽略了球面配合的尺寸关系，在做虚拟装配时就无法模拟自动调心的运动过程，也无法准确校核轴系偏斜时轴承与周边部件的间隙。实际选型应用时，需要根据轴的转速、承载的径向载荷大小、工况环境的污染程度来确认是否需要加装额外的防尘盖，以及确定润滑脂的加注周期，对于有冲洗要求的食品加工场景，还需要确认轴承外表面的处理工艺是否满足卫生要求，避免清洁过程中积水残留导致锈蚀。这类轴承单元的失效形式大多是因为密封失效导致杂质进入滚道，或者顶丝松动导致内圈跑圈，在结构设计时如果在轴承内侧加装挡圈、对轴上的顶丝配合位置做局部淬火处理，能够大幅提升轴承的实际使用寿命，减少设备运维的更换频次。
