YAR系列外球面轴承单元三维结构设计

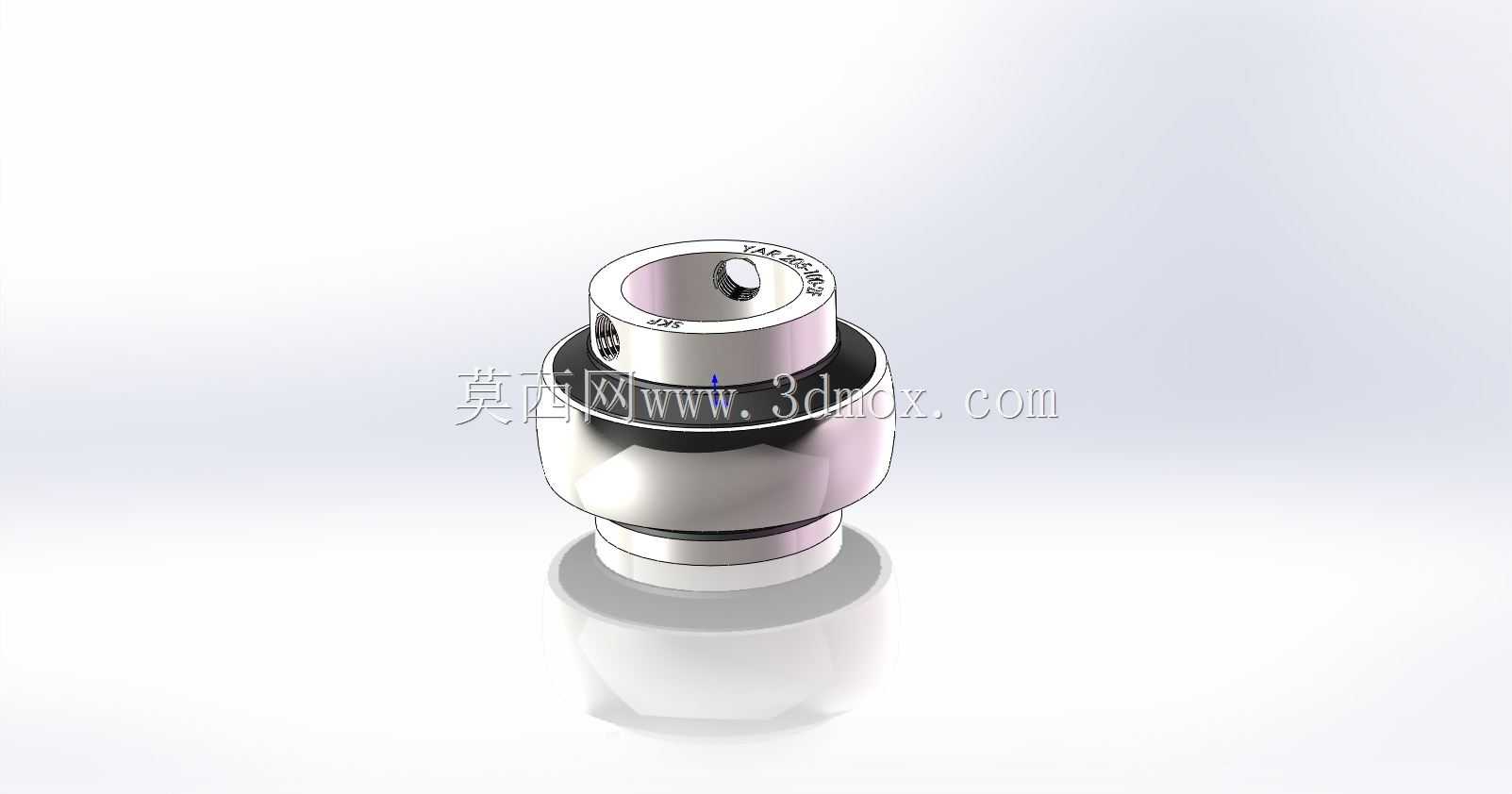

　　该模型对应的YAR系列外球面轴承单元，是带顶丝锁紧的外球面带座轴承核心组件，广泛应用在各类需要补偿轴系同轴度误差、简化安装调试流程的传动场景中，比如农业输送设备的辊筒轴端支撑、轻工包装线的从动辊固定、小型风机的叶轮轴支撑、食品输送网带的辊轴安装位，这类场景往往存在机架加工精度有限、轴系运行中存在轻微挠度变形、安装调试时需要快速对中的需求，普通深沟球轴承需要严格的同轴座孔配合，安装时要调整轴承座位置抵消安装误差，而这类外球面轴承单元的外球面设计，可在轴承座的内球面内实现一定角度的自适应调心，抵消轴的挠曲变形、安装面不平整带来的附加径向载荷，大幅降低轴系的附加应力，提升轴承实际使用寿命。

　　从结构设计来看，该轴承单元采用内圈双侧延伸的结构，内圈上设置有两个顶丝锁紧孔，安装时将内圈套入光轴后，拧紧顶丝即可实现轴承内圈与轴的周向与轴向固定，不需要额外加工轴肩、锁紧螺母定位结构，大幅降低了配套轴的加工要求，光轴直接下料后无需额外车削定位台阶即可完成装配，非常适合现场快速改装、设备维护更换的场景。轴承外圈为外球面结构，曲率与配套铸造轴承座的内球面完全匹配，调心角度通常可达2-3度，足以覆盖多数轻型输送设备、小型传动装置的安装误差补偿需求。密封结构采用双侧接触式橡胶密封，密封唇与内圈延伸段的密封槽紧密贴合，可阻挡外界粉尘、飞溅的切削液、农产品碎屑、包装物料粉尘进入轴承内部滚道，同时保留轴承内部预填的润滑脂，在多数常温工况下可实现长期免维护运行，不需要频繁加注润滑脂。

　　从安装边界来看，该型号轴承对应的内孔尺寸为100mm，适配直径100mm的光轴安装，内圈总宽度大于同内径标准深沟球轴承，顶丝锁紧位置位于内圈延伸段，安装时需要预留足够的扳手操作空间，通常在轴端预留不小于20mm的操作距离，方便内六角扳手拧紧顶丝；轴承外圈的球面直径与对应轴承座的内孔球面尺寸完全匹配，安装时不需要额外调整同轴度，将轴承嵌入轴承座球面腔后，穿入轴锁紧顶丝即可完成安装，轴承座的安装孔距根据配套座型确定，立式座、菱形座、方形座的安装尺寸均有对应标准，建模时已完全还原轴承本身的所有配合尺寸，包括内孔公差、外球面曲率半径、密封槽尺寸、顶丝孔位置与深度、内圈端面倒角、外圈球面的粗糙度要求对应的建模细节，滚道位置的曲率、钢球直径、保持架结构也完全按照实际产品的内部结构还原，可直接用于设备的总装干涉检查、安装模拟、维护拆装培训场景。

　　在实际选型应用中，这类轴承单元主要承受径向载荷，同时可承受一定程度的双向轴向载荷，顶丝锁紧结构适合转速不超过轴承极限转速60%、载荷平稳无强冲击的工况，如果是重载冲击工况，通常会改用带偏心套锁紧的外球面轴承型号，但YAR系列的顶丝结构安装更便捷，配件通用性更强，在多数轻型传动场景中应用占比最高。建模过程中严格遵循实际产品的尺寸链要求，内圈与轴的配合采用间隙配合公差，方便现场安装时快速穿轴，外球面与轴承座的配合为球面滑动配合，保留了调心所需的活动间隙，密封件的建模还原了唇口的过盈量，在做运动仿真时可模拟密封件与内圈的接触状态，避免装配时出现密封件被剪切的干涉问题。对于设备设计人员来说，直接调用该三维模型可快速完成轴系支撑部分的设计，不需要从零开始绘制轴承的复杂曲面结构，大幅缩短设计周期，同时可在装配环境中直接验证轴承与周边机架、传动件、防护罩的间隙，避免实际加工组装时出现空间干涉问题。
