嵌入式家具柜门隐藏式锁具结构设计

　　这款家具锁的三维结构，主要面向定制柜体、嵌入式家具的柜门闭锁需求，在民用家具、办公柜体、酒店嵌入式储物家具场景中都有广泛适配空间，区别于传统外露式锁具，它采用完全嵌平的安装逻辑，安装完成后锁具主体与柜门板面齐平，不会突出板面形成磕碰凸起，也不会破坏家具外立面的整体视觉完整性，适配当下极简风、无拉手柜门的设计趋势。从实际使用场景来看，这类锁具常被用在衣柜侧开门、抽屉面板、酒柜封闭柜门、文件柜储物格等位置，既可以实现单扇柜门的闭锁限位，也能配合柜体的卡扣结构实现多点位同步锁止，日常使用时不需要额外外露操作部件，解锁后锁舌自动回缩，不会在开关门过程中剐蹭柜体侧板或相邻柜门。从结构设计思路上，这款锁采用了分层嵌套的装配逻辑，

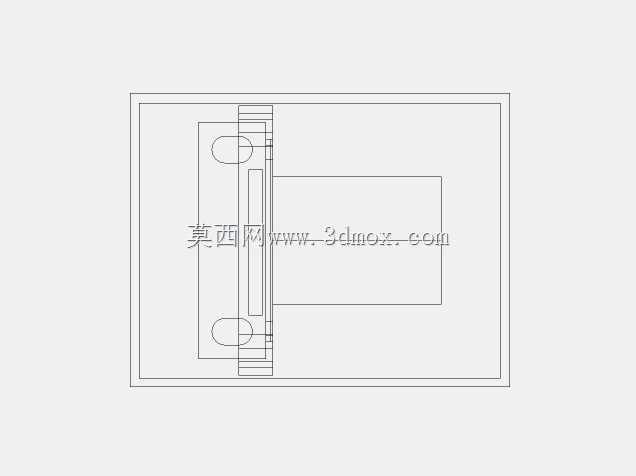

　　锁体主体为矩形嵌装结构，安装时需要在柜门面板上预先开出对应尺寸的矩形嵌槽，锁体嵌入后通过侧边的固定耳片与柜门板材连接，不需要在面板正面打外露的固定螺丝，保证外立面的整洁度。锁舌部分采用双圆弧头的伸缩结构，锁舌伸出时为圆弧导向面，即使柜门与柜体锁扣位置存在小幅安装偏差，也能通过圆弧面的导向顺利滑入锁扣位，不会出现硬顶卡滞的问题；锁舌回缩后完全收入锁体内部，锁体正面与柜门齐平，不会有突出结构勾挂衣物或磕碰物品。从安装边界尺寸来看，这款锁的嵌装深度适配常规16mm、18mm厚度的家具板材，不需要额外加深板材开槽深度，常规的定制家具板材加工精度即可满足安装要求，嵌槽的长宽尺寸预留0.2mm的安装间隙即可，不需要过大的容错空间，

　　避免安装后锁体出现晃动异响。锁体与柜门的固定结构分布在锁体的侧边位置，固定螺丝从锁体侧方向外拧入板材内部，固定点位的受力方向垂直于板材平面，长期使用不会出现固定松动、锁体下陷的问题。在功能特性上，这款锁的内部传动结构采用直推式伸缩逻辑，没有复杂的齿轮或杠杆传动结构，零部件数量少，长期使用的故障率更低，锁舌的伸缩行程控制在8mm区间，既能够保证锁止后有足够的啮合深度，避免柜门受外力晃动时意外脱开，也不会因为行程过长导致解锁后锁舌残留突出剐蹭柜体。锁体的正面盖板与锁主体采用卡扣式连接，安装完成后可以直接扣合盖板，遮盖住侧边的固定螺丝与装配缝隙，进一步提升外观的整体性。在实际选型适配时，需要注意柜体侧的锁扣片安装位置，

　　要与锁舌的伸出位置精准对应，锁扣片的U型槽宽度要略大于锁舌厚度，预留0.5mm的活动间隙，避免温度变化导致板材胀缩时出现锁止卡滞的问题。这款锁的结构设计没有多余的装饰部件，所有外形结构都服务于安装与使用功能，矩形的主体结构加工难度低，嵌槽开料时可以直接用常规的木工开料机一次成型，不需要特殊的异形加工刀具，能够适配批量定制家具的生产加工节奏，降低生产环节的加工成本。对于结构设计从业者来说，这类五金配件的建模重点在于精准还原嵌装边界的尺寸公差，要明确区分锁体的固定部分与活动锁舌的运动行程范围，在做柜体整体装配干涉检查时，要预留出锁舌伸出时的空间，避免锁舌伸出时与柜体内部的层板或加强筋发生碰撞；同时要考虑安装时的操作空间，锁体侧边的固定螺丝位置要预留出螺丝刀的操作空间，避免安装时螺丝无法顺利拧紧。不同于外露式的家具锁，这款隐藏式锁具的建模还要重点表现正面盖板与柜门面板的齐平关系，在装配体中要体现出不同板材厚度下的安装适配性，明确标注不同板材厚度对应的开槽深度要求，给生产加工环节提供准确的尺寸参考。
