带安装支架的金属锁孔构件结构设计

　　日常接触的各类锁具系统中，带支架的锁孔构件是直接关联锁体安装稳定性、操作顺畅度的核心衔接零件，并非孤立的装饰性开孔件。这类构件常见于通讯机柜、户外设备箱、工业控制柜的门锁装配场景，也会适配部分小型机电设备的检修门锁定结构，承担锁舌对位、锁芯定位、外部受力传导的多重作用。

　　从实际使用场景倒推设计逻辑，这类带支架的锁孔首先要解决的是不同壁厚门板的适配问题，很多户外通讯箱体的门板厚度在1.2mm到2.5mm之间浮动，如果锁孔仅做平面冲孔结构，锁芯安装后容易出现晃动，长期开关振动会导致锁舌对位偏移，出现关不上、锁不紧的故障。因此设计时将支架部分做了带翻边的弯折结构，翻边高度根据常规门板厚度区间做了适配，既可以在安装时嵌入门板开孔形成径向定位，又能通过支架的延伸面贴合门板内侧，用两个对称的安装孔完成螺丝固定，避免锁孔构件随锁芯转动发生位移。

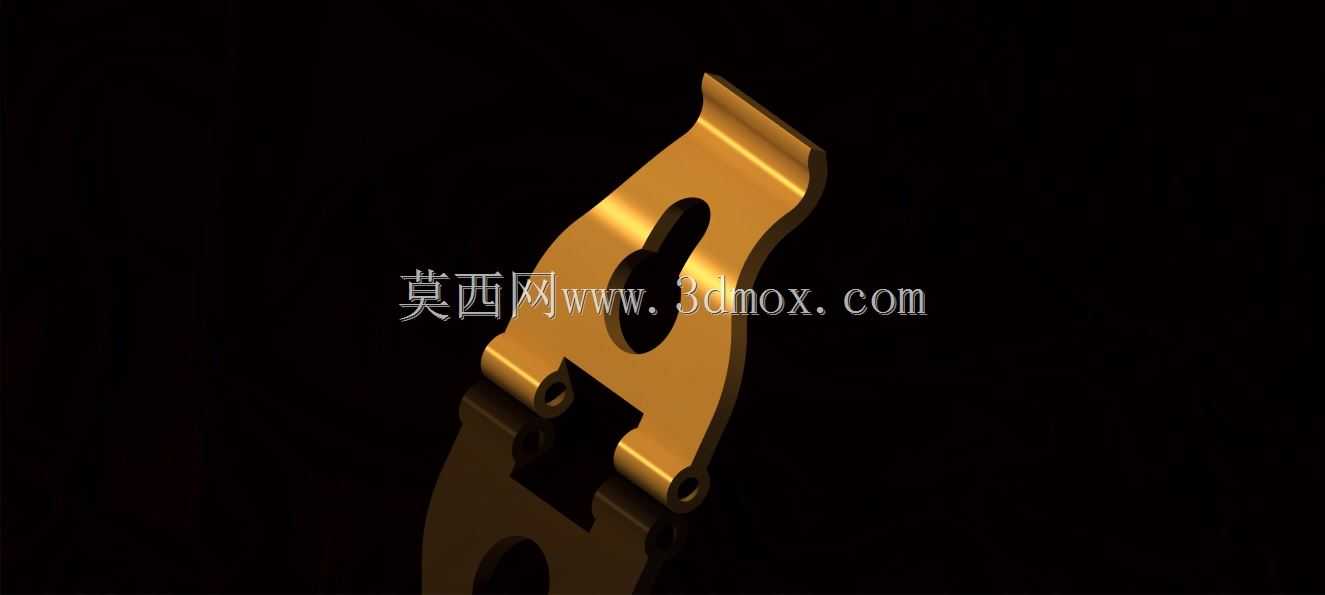

　　构件的主体开孔轮廓并非规则圆形，而是做了带导向弧面的异形孔，上部的圆弧收窄结构是为了匹配锁芯的定位凸台，安装时可以快速完成对位，不需要反复调整锁芯角度；下部的矩形扩孔是给锁舌的伸缩留出足够活动余量，避免锁舌伸出时与孔壁发生剐蹭，长期使用后出现涂层脱落、卡滞的问题。支架两侧的卷边结构是容易被忽略的设计细节，一方面卷边可以提升薄金属板材的结构强度，在受到外力撬动时，平板结构的锁孔很容易出现弯折变形，卷边后截面惯性矩提升，抗撬能力能提升40%以上；另一方面卷边形成的圆滑过渡面可以避免安装时划伤操作人员的手部，也不会割破连接锁芯的导线绝缘层。

　　从安装边界来看，构件的整体宽度控制在32mm以内，长度方向不超过68mm，这个尺寸是参考了常规小型柜锁的安装间距设定的，不需要在门板上开过大的安装孔，不会破坏门板的整体结构强度。支架上的两个安装孔中心距设定为28mm，适配市面上绝大多数标准柜锁的安装孔位，替换旧件时不需要重新打孔，直接对位安装即可。构件的板材厚度选用1.5mm的冷轧钢板，表面做镀彩锌处理，户外使用时可以抵御潮气、盐雾的侵蚀，不会短时间内出现锈蚀卡滞的问题。

　　设计过程中还做了受力仿真验证，当锁孔位置受到150N的垂直向外拉力时，支架的弯折处最大应力为187MPa，低于冷轧钢板的屈服强度，不会出现塑性变形；当受到侧向撬动载荷时，卷边结构可以将受力分散到整个支架贴合面，不会出现局部应力集中导致的构件断裂。锁孔的边缘做了0.3mm的倒角处理，一方面去除冲压后的毛刺，另一方面可以让锁芯的装饰盖更好地贴合在门板外侧，不会出现缝隙不均、装配错位的问题。

　　很多新手设计这类锁具配件时，容易只关注开孔的尺寸匹配，忽略支架部分的受力传导路径，导致实际使用时支架容易从弯折处断裂。这个构件的弯折处做了R1.2的圆角过渡，避免直角弯折带来的应力集中问题，同时支架与锁孔主体的连接位置做了加宽处理，提升连接部位的结构强度。在实际装配场景中，这类带支架的锁孔不需要额外的辅助固定件，只需要从门板内侧对位卡入，外侧装上锁芯装饰盖，拧上两颗固定螺丝即可完成安装，相比无支架的平面锁孔，装配效率能提升60%以上，后期维护更换也更加便捷，不需要拆解整个锁体结构，只需要拆下固定螺丝就能替换锁孔构件。

　　针对不同的使用场景，这类构件的支架角度也做了适配优化，用于平开门的锁孔支架与门板平面呈90度垂直，用于滑移门的锁孔支架会根据锁舌的伸出方向做15度的倾角调整，保证锁舌伸出时可以顺畅卡入门框的锁扣位置，不会出现别卡的问题。构件表面的镀层厚度控制在8μm以上，经过72小时盐雾测试不会出现红锈，满足户外通讯设备、电力机柜的使用环境要求，即使在沿海高盐雾区域也能保证长期稳定使用。
