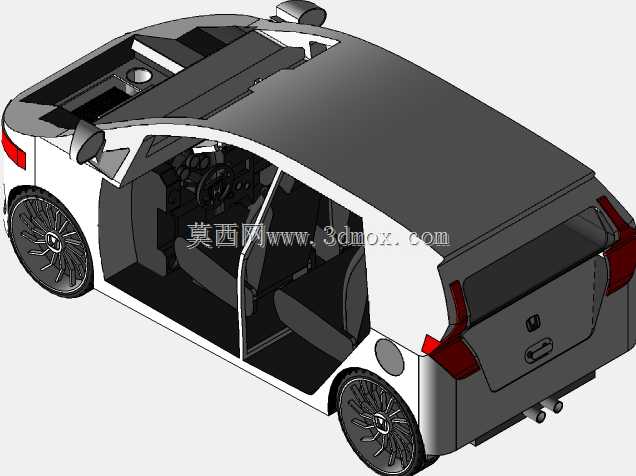

2017款本田飞度小型乘用车三维结构

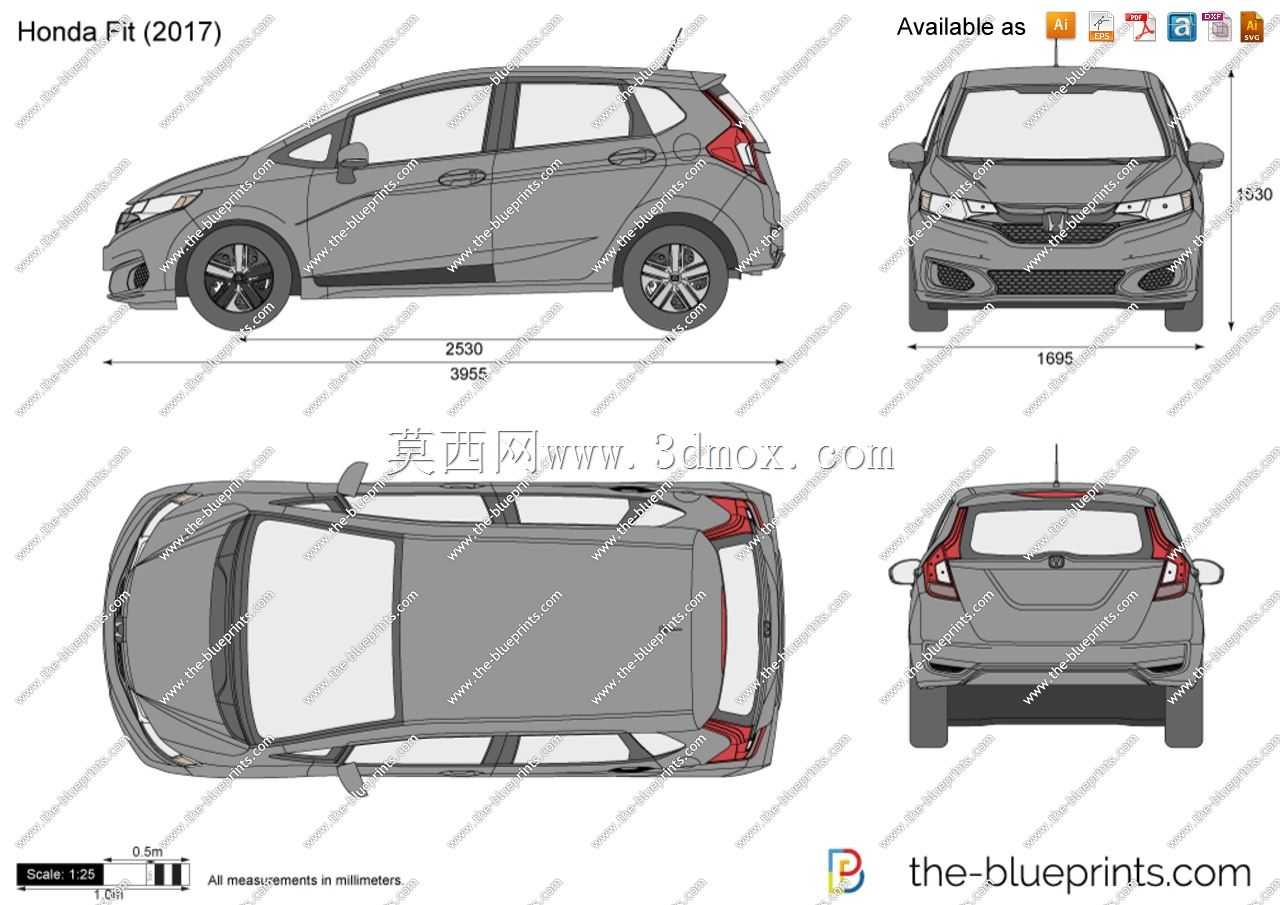

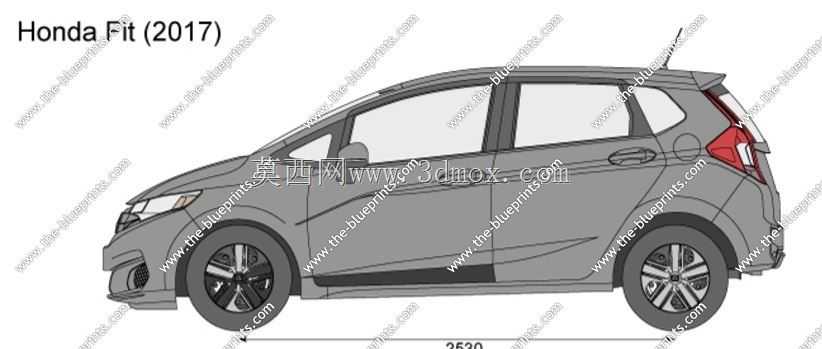

　　日常做整车逆向建模或者改装方案验证的时候，小型两厢车的基准数据参考价值很高，这次梳理的飞度结构数据，覆盖了侧视、正视、俯视、后视四个正交视角的完整轮廓边界，能给结构设计阶段省掉大量实车扫描的前期工作量。先从安装边界说，整车总长控制在3955mm，轴距2530mm，车身宽度1695mm，不含天线的车身高度1530mm，这些硬点尺寸直接决定了改装件的适配范围，比如做车顶行李架设计的时候，要避开后段天线的安装基座，侧裙加装的时候要对应前后轮拱的弧度间隙，轮拱与轮胎的静态间隙留足120mm的缓冲空间，避免满载颠簸时出现干涉。

　　从实际应用场景看，这套结构数据不光能用于整车外观改装的方案评审，还能给汽配城的副厂件开发做尺寸基准，比如前保险杠的安装点位，要对应前防撞梁的三个固定螺柱位置，后尾门的密封胶条安装槽深度控制在8mm，才能保证雨天行车的密封性。设计思路上，这款车的A柱倾斜角度做了优化，在保证前排头部空间的同时，把风阻系数压到了0.32，侧围的腰线从翼子板一直延伸到尾灯处，既强化了车身侧面的冲压刚性，也能降低高速行驶时的侧风干扰。

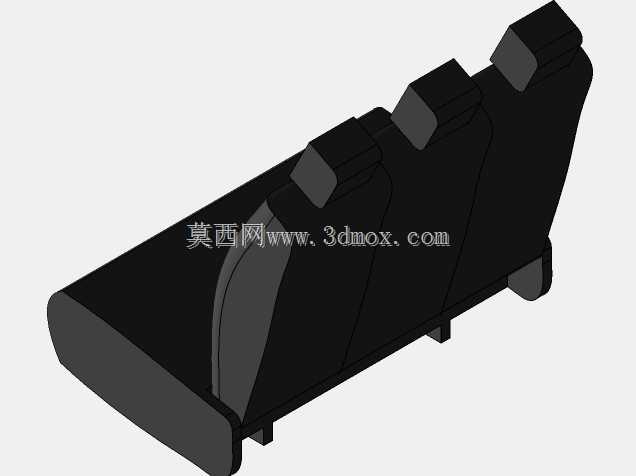

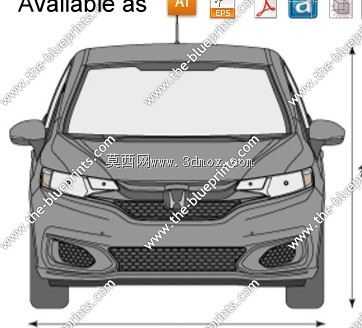

　　车身结构的细节上，前悬长度控制在810mm，后悬长度615mm，短前后悬的布局给车内留出了更大的乘坐空间，后排座椅放倒之后的载物平面长度能达到1500mm，这也是这类小型两厢车在城市通勤场景里的核心优势。做底盘护板设计的时候，要注意前副车架的最低点距离地面130mm，护板的安装支架不能超出这个高度边界，否则容易在过非铺装路面时出现磕碰。前脸的进气格栅分成上下两段，上格栅连接左右大灯的安装基座，下格栅的通风面积要满足散热器的进风量需求，前雾灯的安装位置距离地面高度420mm，符合机动车外部照明的安装规范要求。

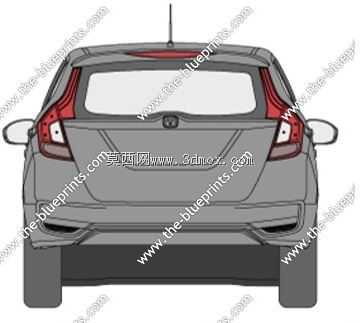

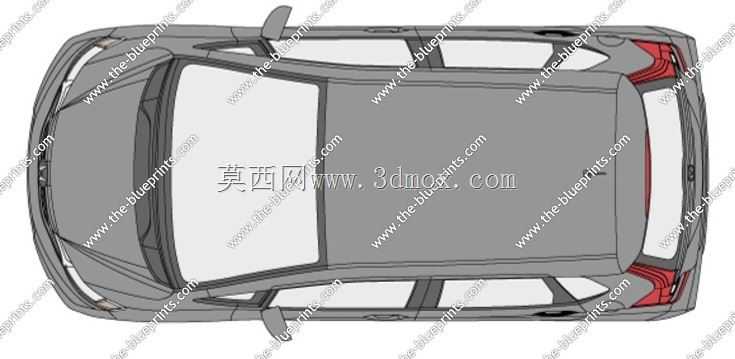

　　尾部的设计上，后挡风玻璃的倾斜角度配合尾门顶部的小扰流板，能减少车尾的涡流区，降低高速行驶时的风噪，后保险杠的下包围做了内收处理，避免倒车时碰到低矮路肩造成损伤。俯视视角能清晰看到车顶的加强筋布局，两条纵向加强筋从A柱上沿一直延伸到C柱位置，能提升车顶的抗挤压能力，满足翻滚安全的结构要求，天窗的安装开口尺寸控制在720mm*380mm，边框的焊接点位间距控制在150mm，保证连接强度。

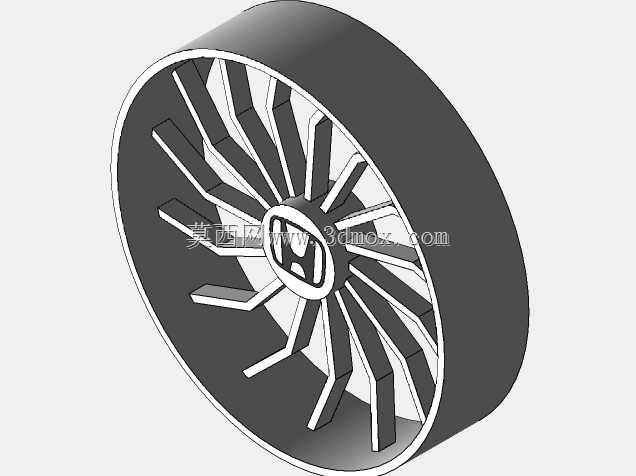

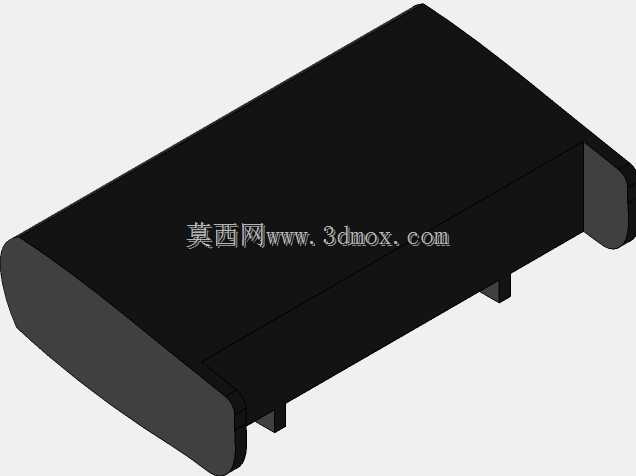

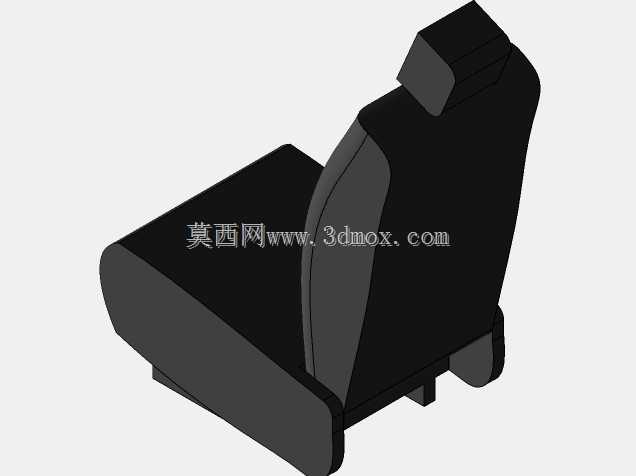

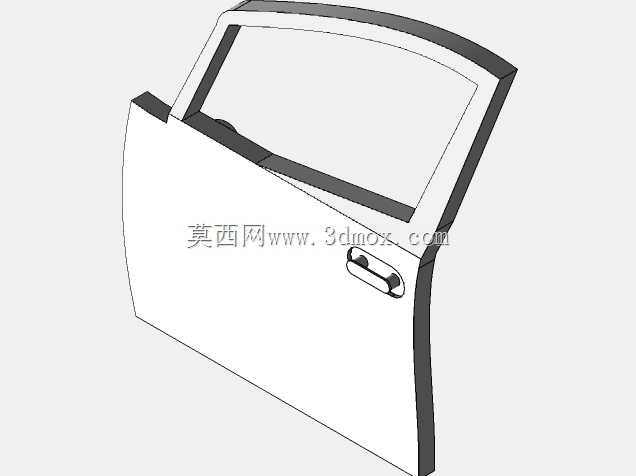

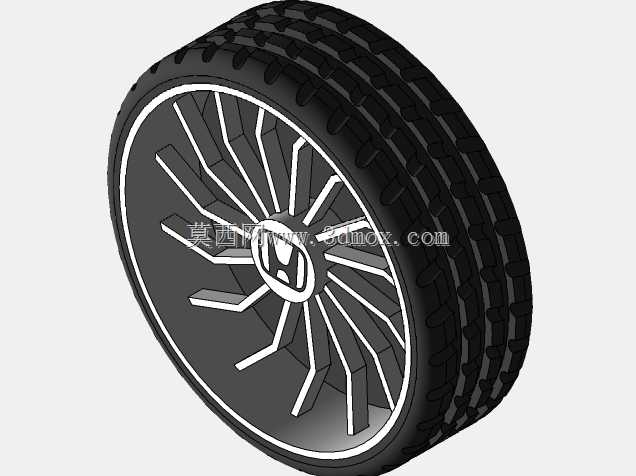

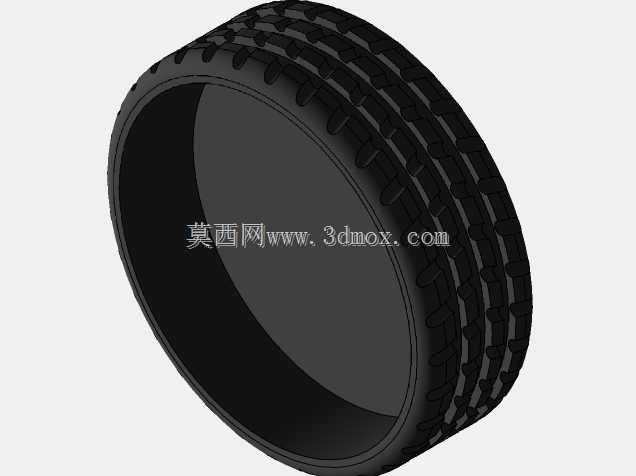

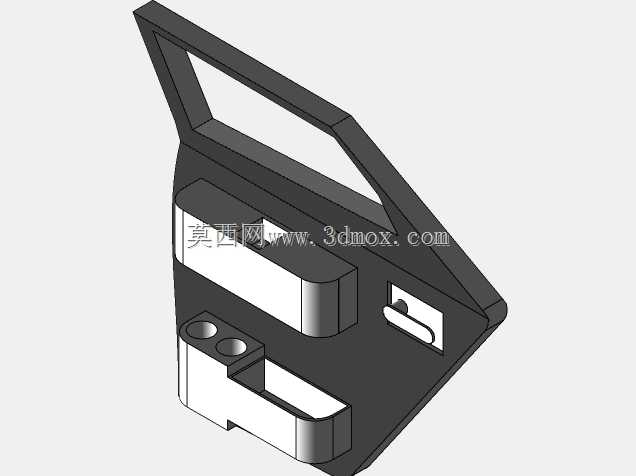

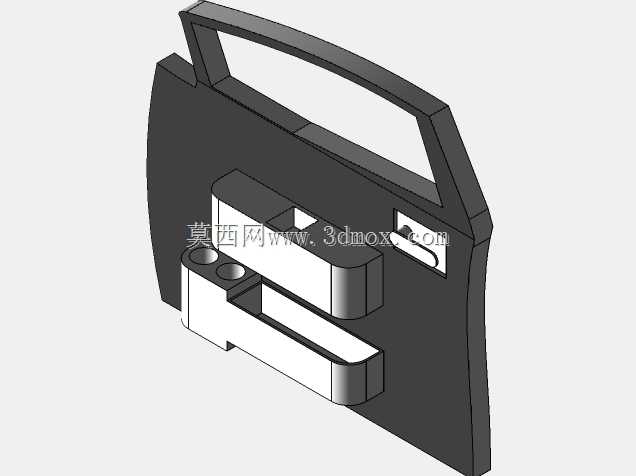

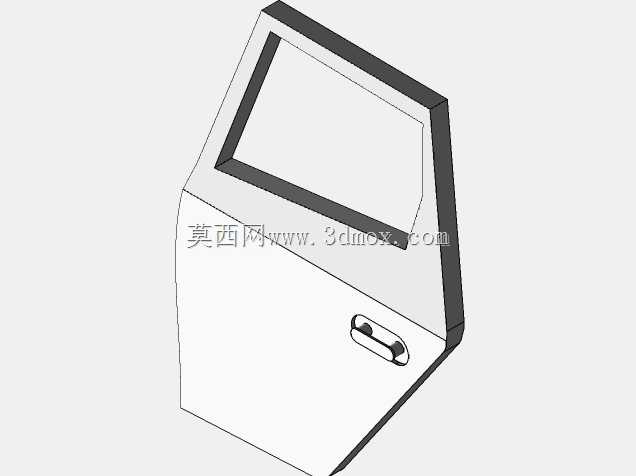

　　做内饰结构匹配的时候，要参考车身的宽度数据，前排座椅的滑轨安装间距480mm，能适配不同体型的驾乘人员调整坐姿，仪表台的安装深度控制在350mm，不会侵占前排乘员的腿部空间。轮拱的内部空间要适配15寸轮毂的安装需求，转向时轮胎的最大偏转角度32度，对应的轮拱内板要留出足够的避让间隙，避免满打方向时轮胎蹭到内衬。车门的铰链安装点位在侧围的A柱、B柱位置，前门的开启角度能达到68度，方便人员上下车，后门开启角度62度，配合较高的车顶线条，后排乘客进出的时候不会碰头。

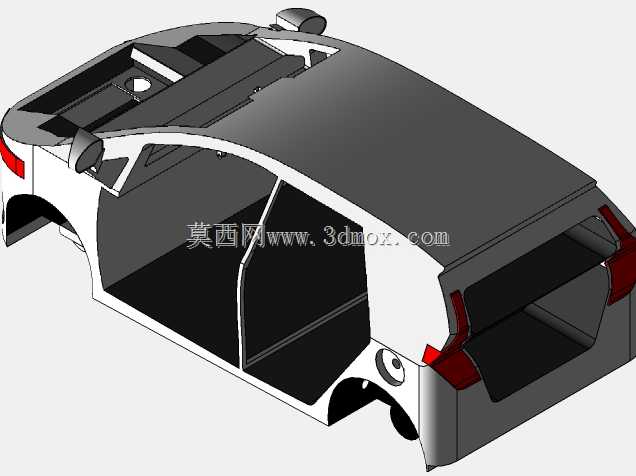

　　这套结构数据在做整车CAE分析的时候也能作为基础模型，比如白车身的扭转刚度仿真，可以直接提取各部分的曲面结构划分网格，不用再从零开始搭建曲面，能大幅缩短前期的建模周期。做改装方案的时候，比如降低车身悬挂，要参考轮拱与轮胎的间隙数据，把悬挂行程的变化量控制在合理范围，避免轮胎蹭到翼子板；加装尾翼的时候，要对应尾门的安装点位，保证固定强度的同时不破坏尾门的原有密封结构。
