福特Ranger2012款皮卡整车结构三维数模

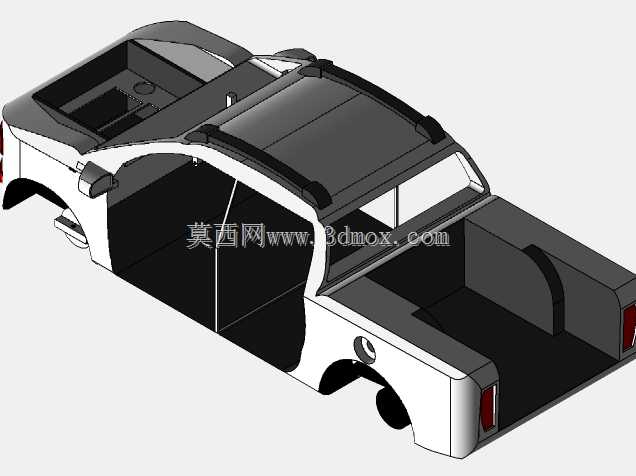

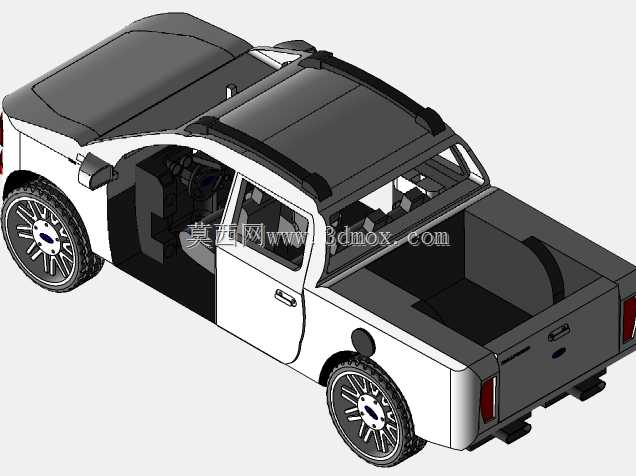

　　该款皮卡的三维结构数模完整还原了2012款福特Ranger双排座舱车型的全维度结构特征，建模过程严格对齐实车的工程边界参数，可直接用于整车改装设计、零部件逆向开发、教学演示等多个工程场景。从实际应用场景来看，这类中型皮卡本身兼顾非铺装路面通行能力与日常载货需求，在工程运维、户外作业、县域商贸运输等场景中普及率较高，对应的三维数模可帮助结构工程师在不拆解实车的前提下，完成货箱改装件、车顶拓展支架、前杠防护装置等附件的匹配设计，避免传统实车测绘带来的尺寸偏差问题。

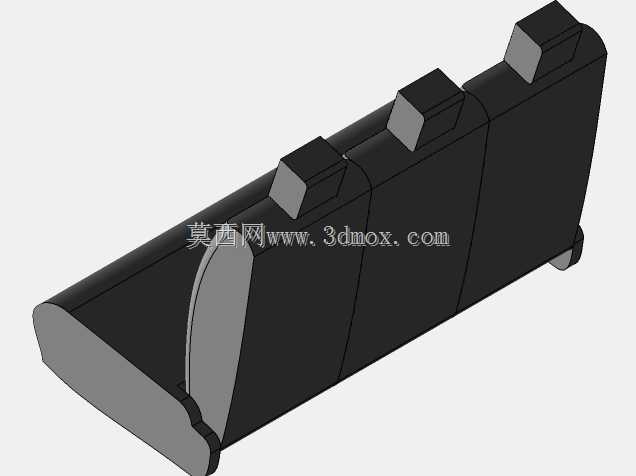

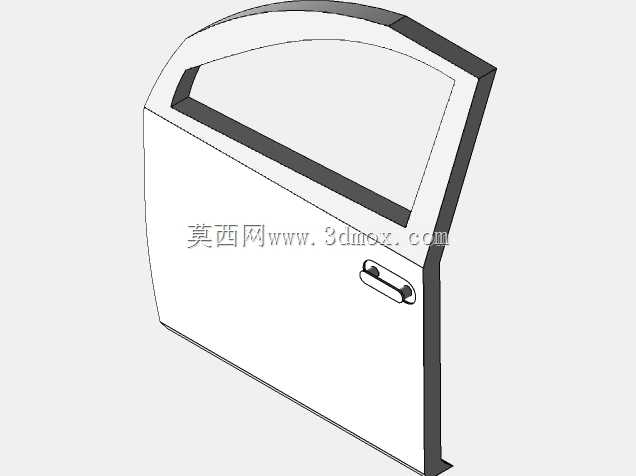

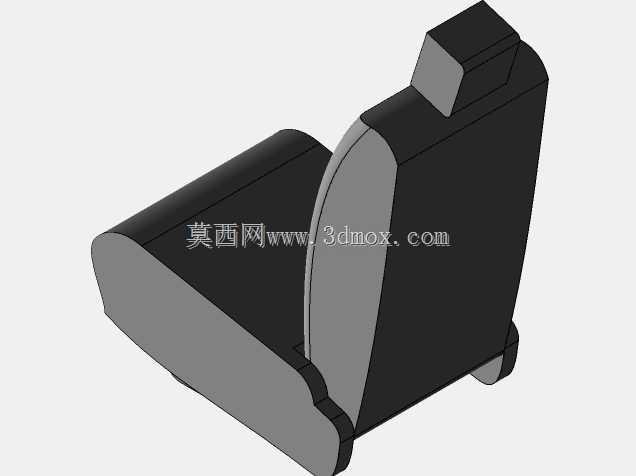

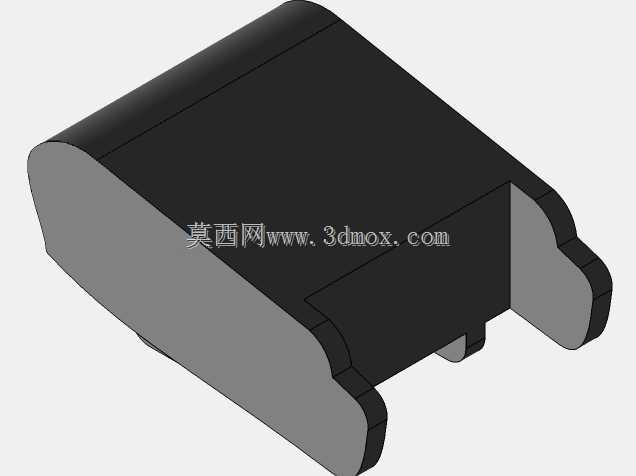

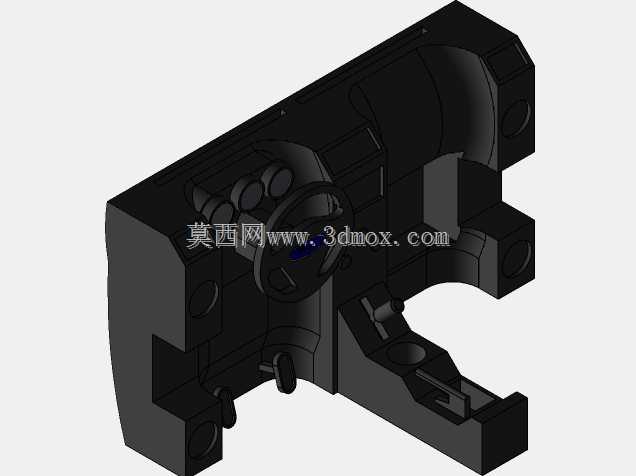

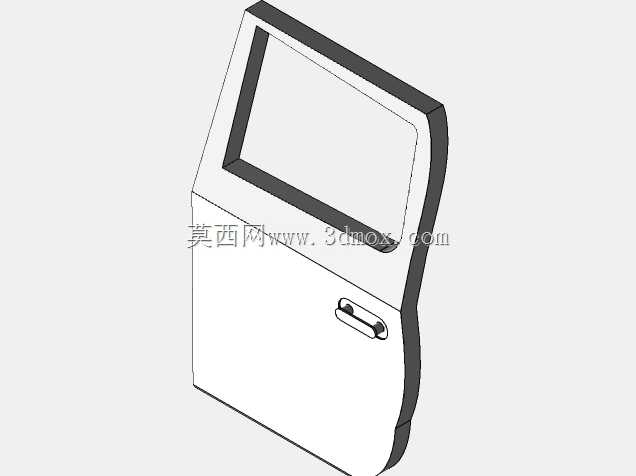

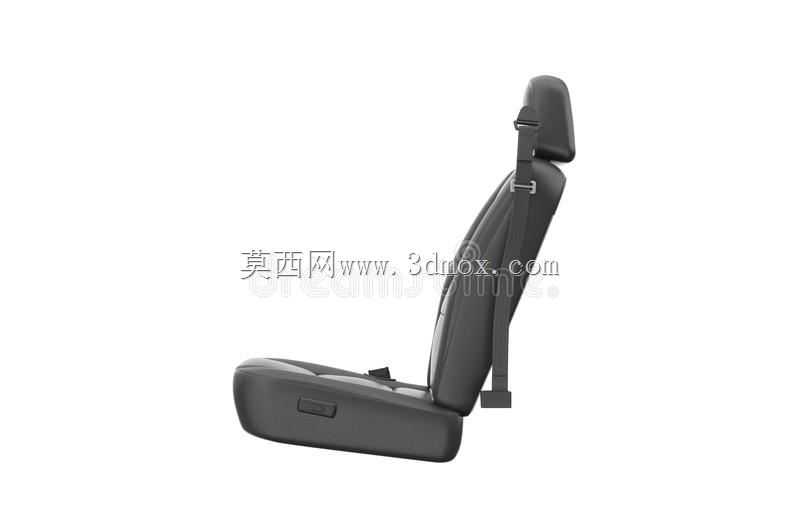

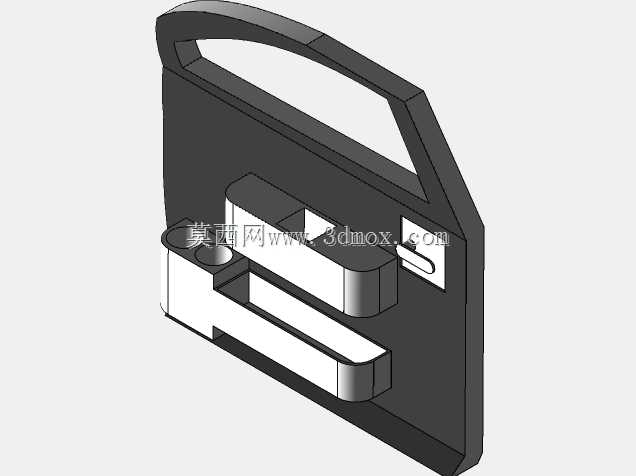

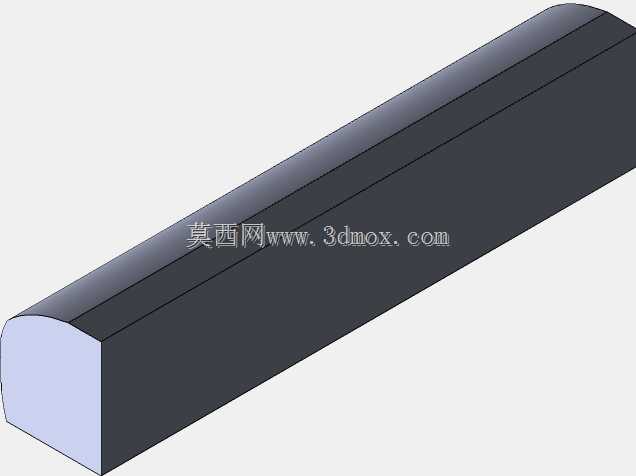

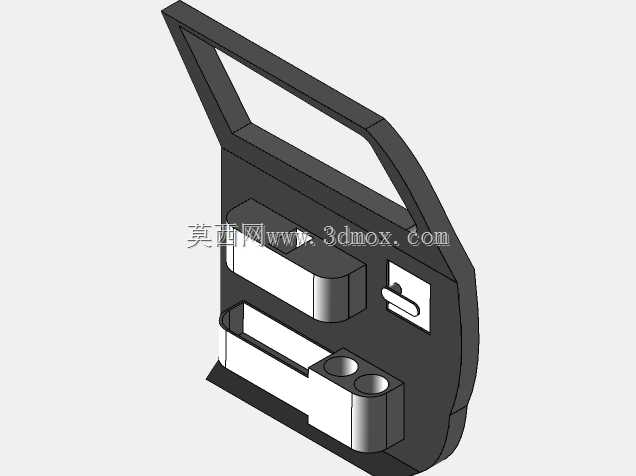

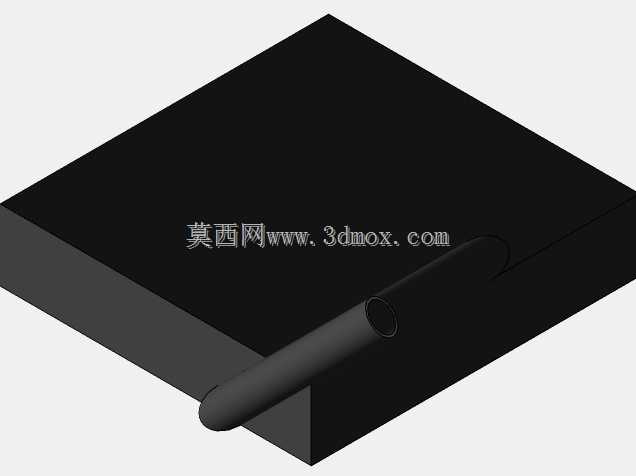

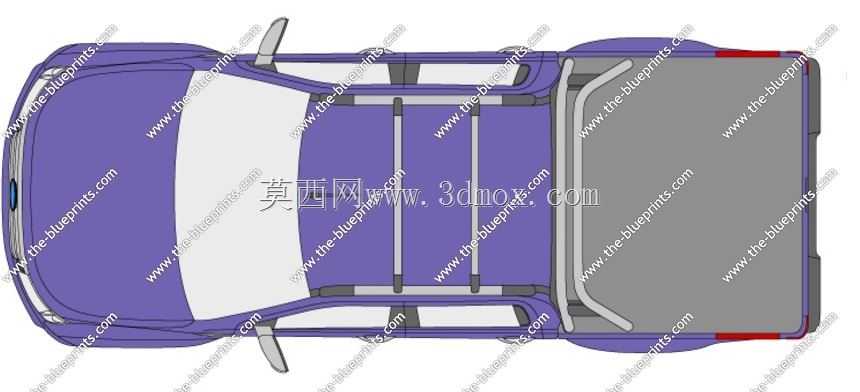

　　从功能特性维度看，该车型采用双排五座座舱布局，兼顾乘员承载与后斗载货能力，数模中完整还原了车身的分块逻辑：乘员舱部分清晰呈现了车门开合边界、车窗安装位、座舱内部的地板凸台结构，可直接用于座椅改装、内饰件适配的结构校核；后货箱部分还原了货箱栏板的高度、轮拱凸起的侵占空间、货箱前端与座舱后围的连接结构，能为货箱卷帘盖、货箱宝、拓展龙门架的设计提供精准的安装基准；底盘部分保留了悬架安装点、车架纵梁的截面轮廓、前后保险杠的安装孔位，可直接用于底盘护板、侧踏、拖车钩等越野改装件的干涉校核。

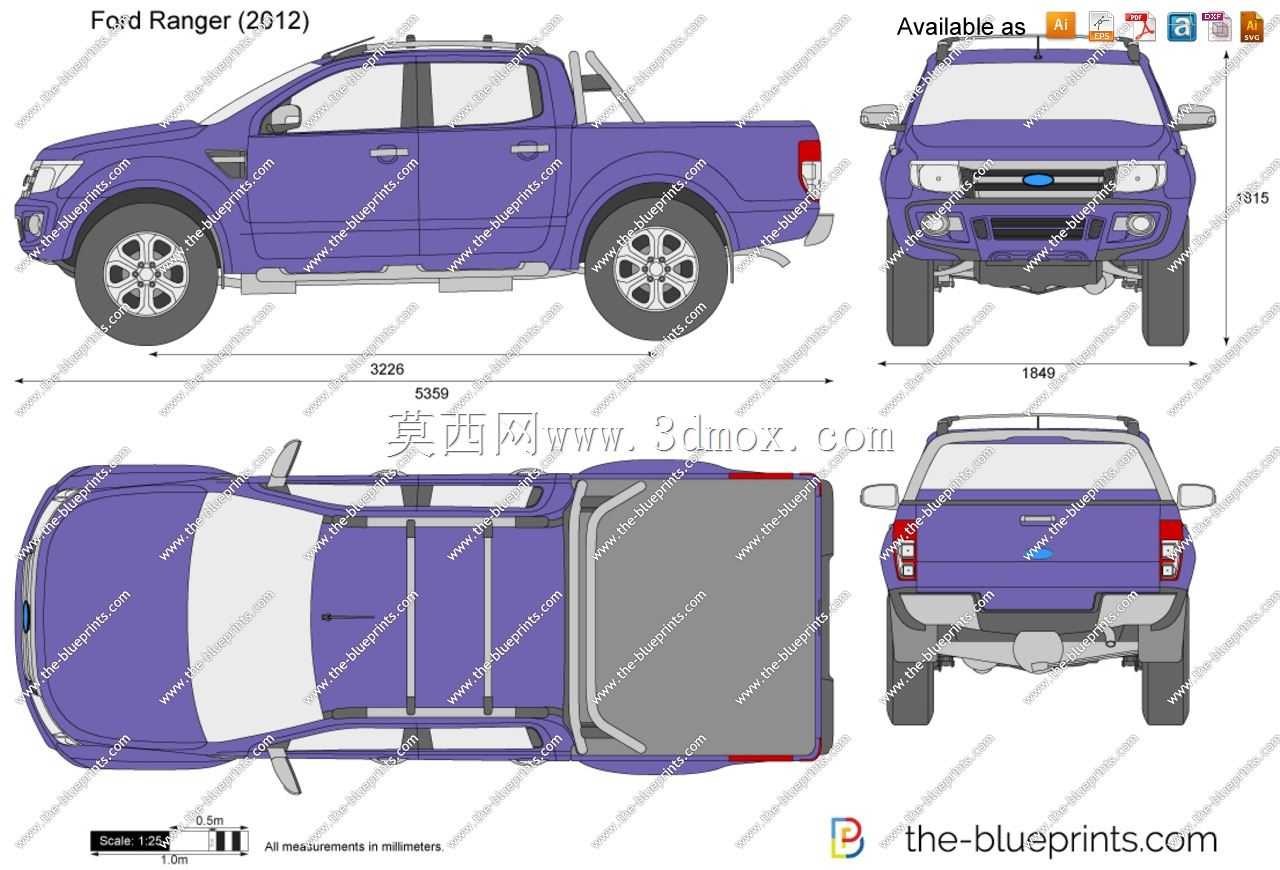

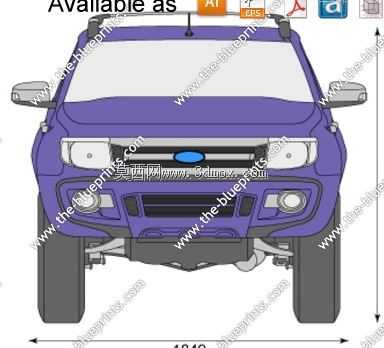

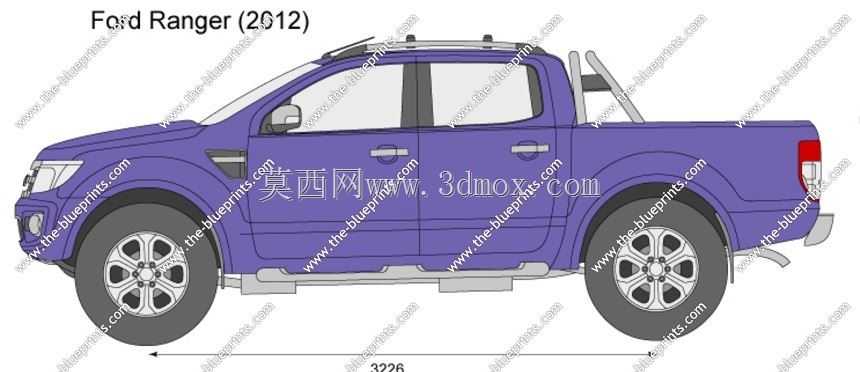

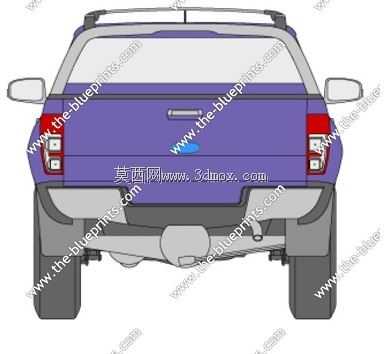

　　设计思路上，该数模严格遵循实车的硬点参数，车身总长控制在5359mm，轴距为3226mm，前轮距相关的车头宽度尺寸为1849mm，整车高度方向的基准尺寸为1815mm，所有外覆盖件的曲面都对齐了实车的造型特征线：前脸部分的进气格栅轮廓、大灯安装曲面、前保险杠的雾灯安装位都做了精准还原，车身侧面的腰线走向、车门把手的安装位置、轮眉的凸起弧度都与实车保持一致，甚至连车顶行李架的安装基座、后货箱的原厂防滚架结构都做了完整呈现，能满足外观改色、贴纸设计、空气动力学仿真等不同场景的使用需求。

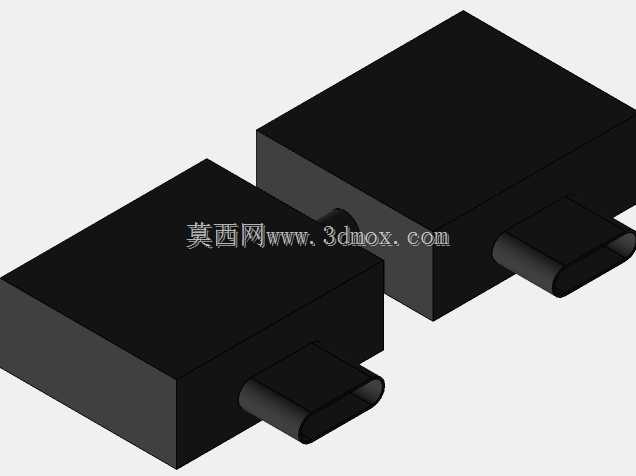

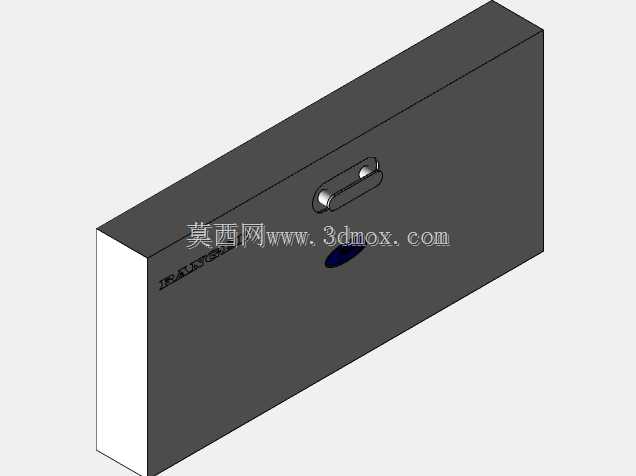

　　在安装边界的处理上，数模中所有零部件的装配关系都按照实车的总装逻辑搭建，比如前翼子板与车门的间隙面差、后尾门与货箱侧围的配合间隙、前后保险杠与车身覆盖件的搭接位置都预留了符合整车制造公差的间隙值，工程师在做附件设计时，可直接提取对应安装面的点云数据，不需要额外调整装配基准。针对越野改装场景的需求，数模中也保留了车架上的预留安装孔位，比如前纵梁的拖车钩安装位、底盘侧围的侧踏安装孔、货箱内部的货物固定锚点位置，这些细节能大幅缩短改装件的开发周期，避免设计出的部件出现无法安装、与周边件运动干涉的问题。

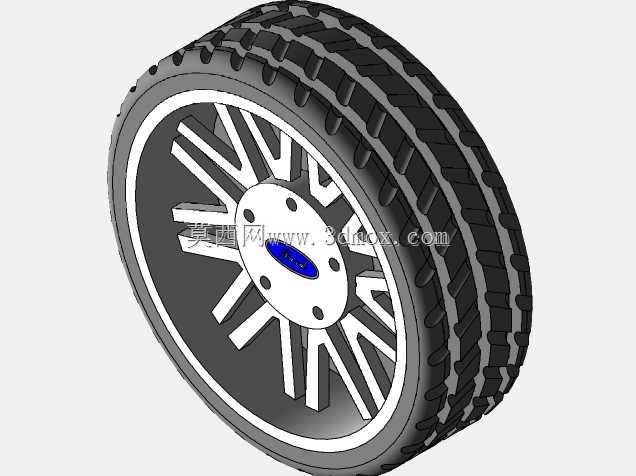

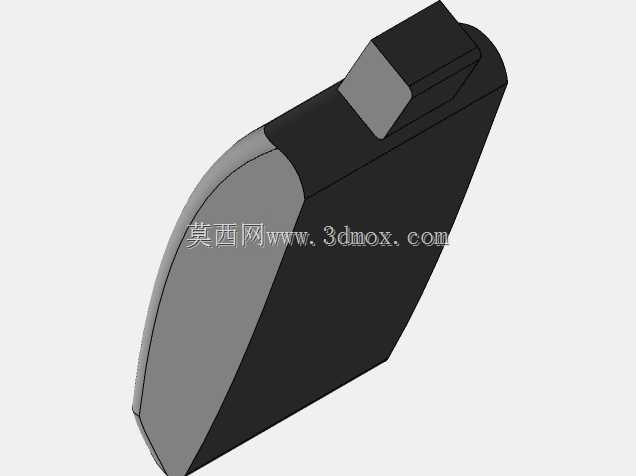

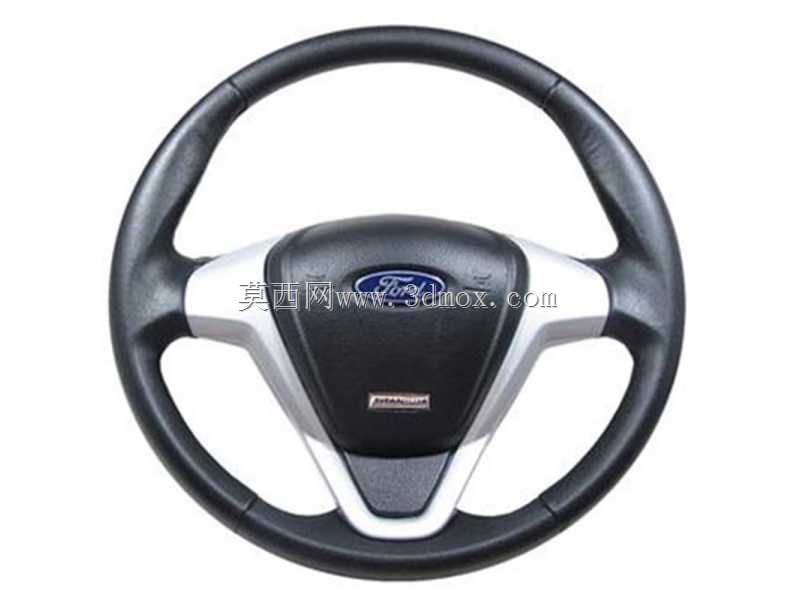

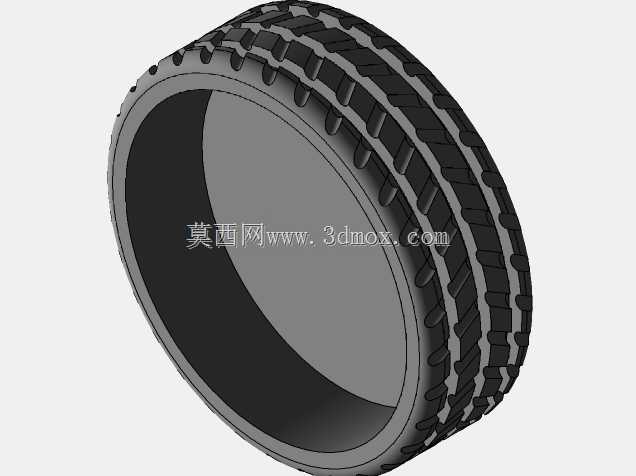

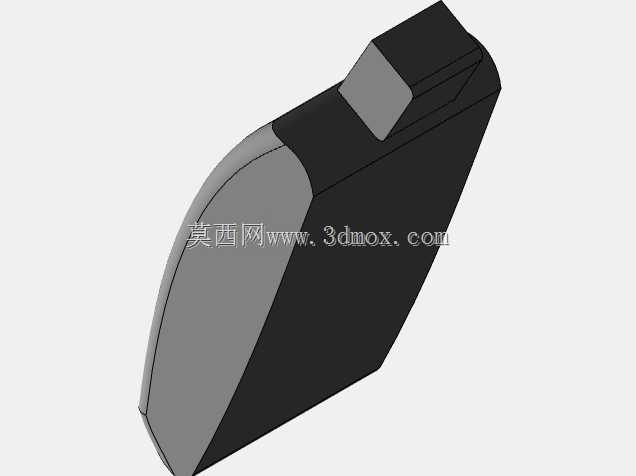

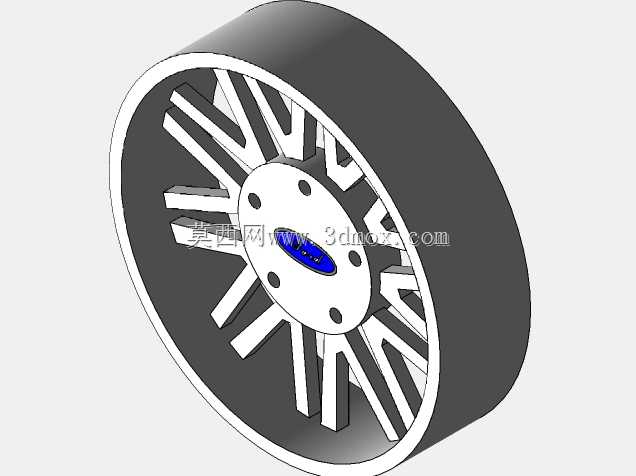

　　不同于简化的外观模型，该数模对车身的细节结构也做了完整还原，比如外后视镜的安装基座、车门上的转向灯位置、后尾灯的安装轮廓、货箱尾部的倒车雷达安装位都有清晰的结构体现，甚至连轮毂的造型、轮胎的外径尺寸、侧踏板的安装高度都与实车参数一致，可直接用于整车渲染、展会展示模型制作、职业院校汽车构造教学等场景。在做零部件匹配设计时，工程师可直接在数模中截取任意截面的轮廓数据，比如轮拱内部的空间尺寸，可用于校核改装大尺寸轮胎后的转向干涉问题；座舱地板的凸起高度，可用于定制专用的全包围脚垫；后货箱的内部长宽高尺寸，可用于设计定制化的货箱储物抽屉结构。

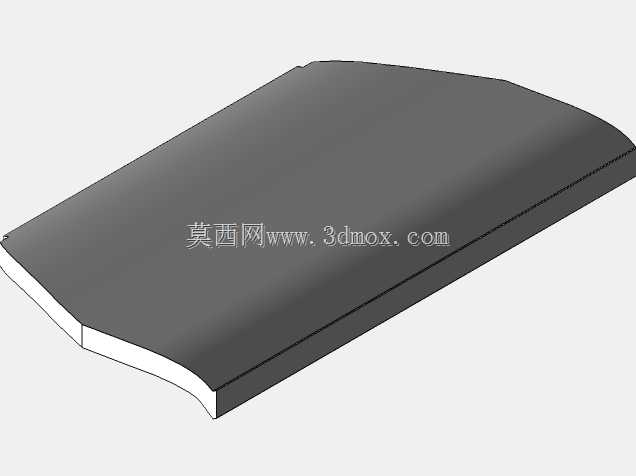

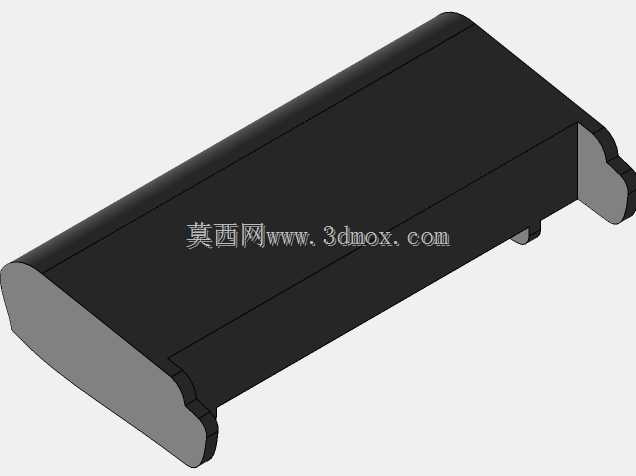

　　从结构设计的实用性角度出发，该数模的分层逻辑清晰，车身覆盖件、车架结构、底盘附件、外饰件都做了独立的分组，工程师在使用时可单独隐藏不需要的部件，快速提取需要的结构特征，不需要对整体模型做繁琐的拆分处理。比如在设计前防撞杠时，可单独隐藏前保险杠、中网等外饰件，直接提取前纵梁的安装点坐标、水箱框架的边界位置，确保设计出的防撞杠既不影响散热系统的进风效率，也能与纵梁形成可靠的连接结构；在设计车顶行李框时，可直接提取车顶的纵向加强筋位置、车顶行李架的安装孔距，确保行李框的固定点与车身承力结构对齐，避免出现安装后车顶变形的问题。
