福特翼搏2014款小型SUV整车结构设计

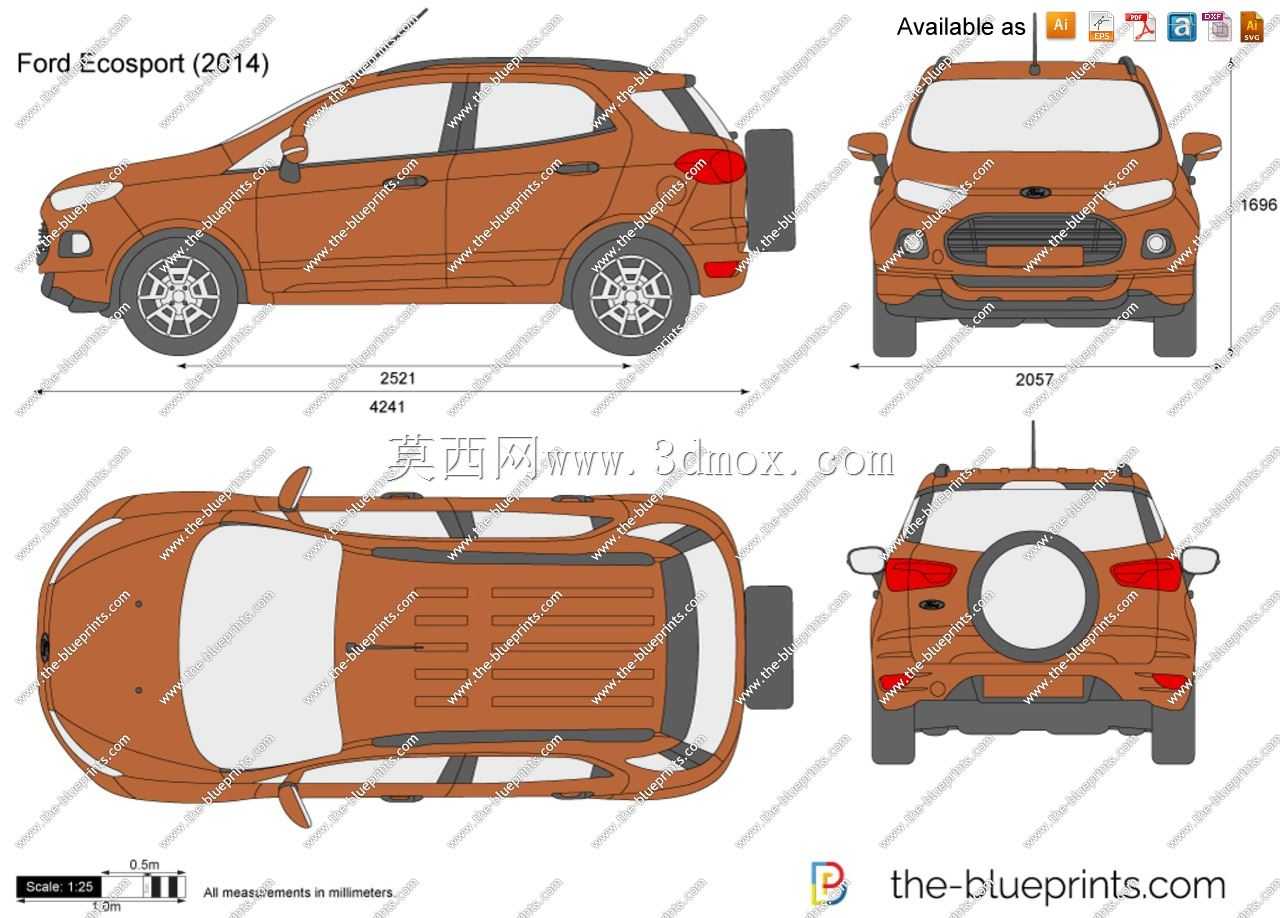

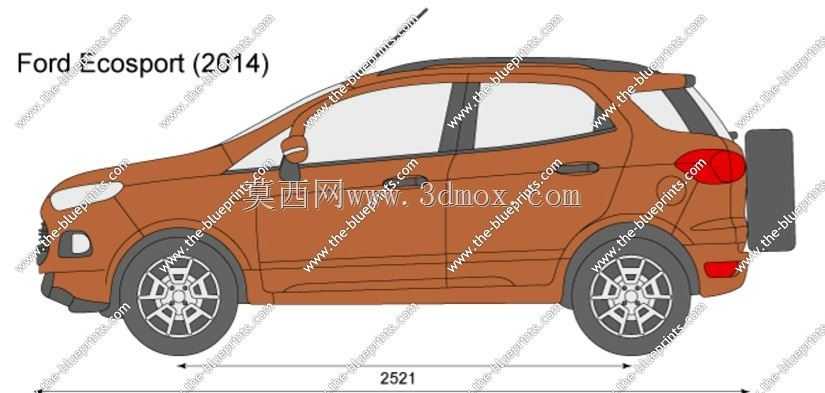

　　这款小型SUV的三维结构设计，首先围绕城市通勤兼顾轻度非铺装路面通行的核心使用场景展开，在尺寸边界的设定上充分考量了城市狭窄车位停靠、老城区街巷穿行的实际需求，整车长度控制在4241mm，宽度不含外后视镜为1708mm，高度含车顶天线为1696mm，轴距设定为2521mm，前后悬长度分别为855mm与865mm，这样的尺寸配比既保证了车内前排与后排的基础乘坐空间，也将转弯半径压缩到了同级别车型的较优水平，适配城市道路频繁掉头、窄路会车的使用场景。

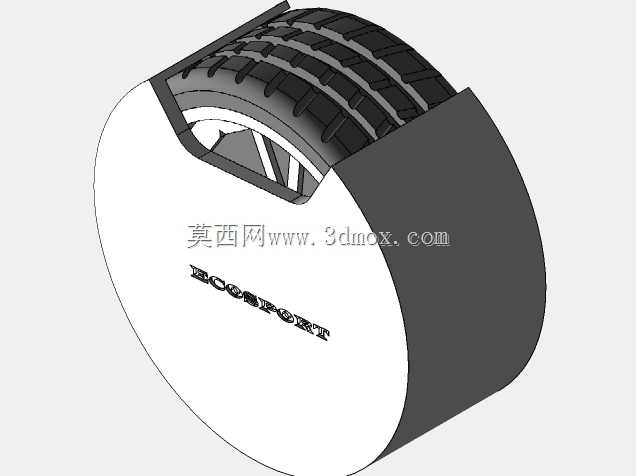

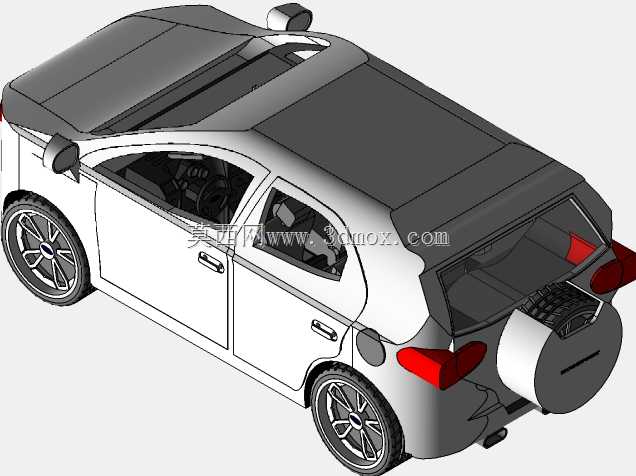

　　从功能特性来看，车尾的外挂式备胎设计是这款车型的标志性结构，这一设计并非单纯的造型装饰，一方面将备胎从后备箱底板位置移出，释放了后备箱下层的储物空间，能够容纳更多随车工具与零散物品，另一方面也缩短了尾门的纵向深度，在后方障碍物距离较近的停车场景下，开启尾门所需的后方安全距离更小，提升了狭窄空间下的尾门使用便利性。同时外挂备胎的安装支架采用了加强型钢结构设计，与尾门内板的加强梁直接连接，能够承受越野路段颠簸产生的交变载荷，避免长期使用后出现尾门下沉、异响的问题。

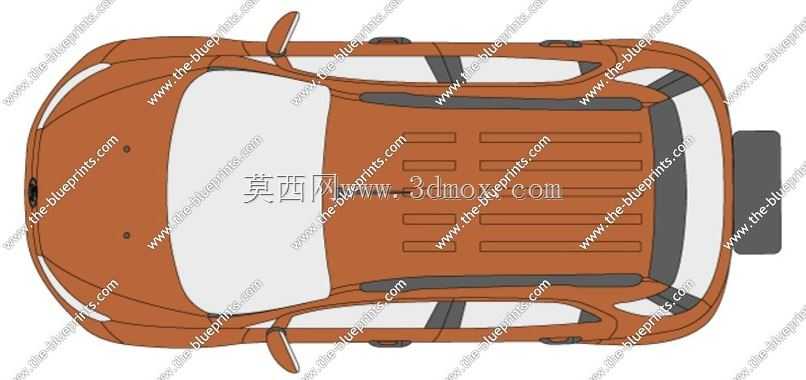

　　车身外形的设计思路充分考虑了空气动力学与通过性的平衡，车头的下包围采用了黑色防刮材质包覆，前保险杠下部预留了足够的接近角空间，接近角达到23度，离去角为36度，最小离地间隙空载状态下为200mm，能够轻松应对城市道路的路肩停靠、乡村道路的坑洼路面以及轻度越野路段的碎石、缓坡路况。车顶的行李架采用了嵌入式安装结构，与车顶纵梁直接固定，额定承载质量达到75kg，能够加装车顶行李箱、自行车架等拓展配件，满足户外出行的载物拓展需求。

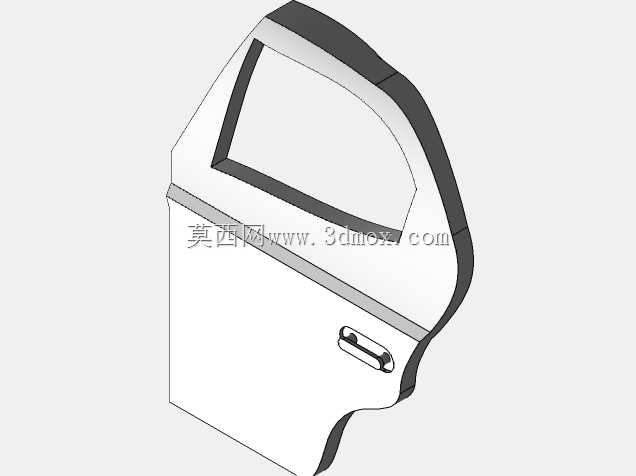

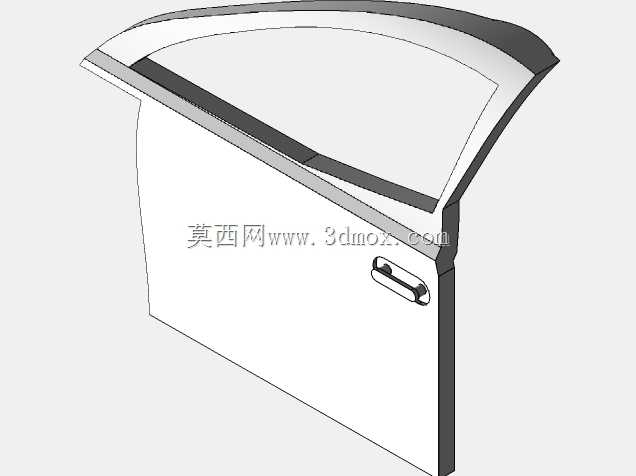

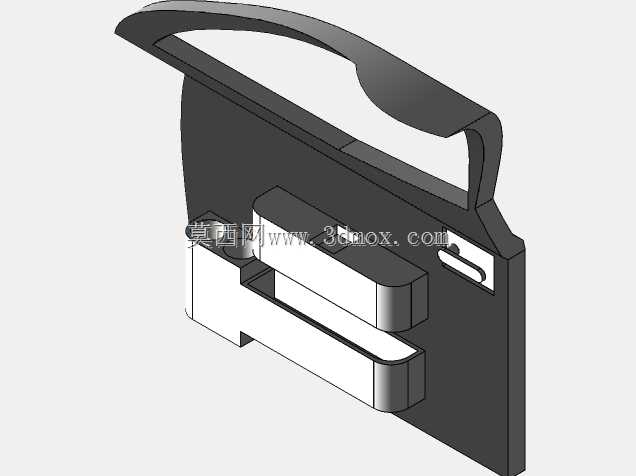

　　车身侧面的腰线采用了前低后高的上扬设计，既能够在视觉上拉长车身比例，也能够优化车侧的气流走向，减少高速行驶时车侧乱流对整车风阻系数的影响，整车风阻系数控制在0.368，在同级别小型SUV中处于中等偏上水平，能够有效降低高速行驶的风噪与燃油消耗。车门下部同样采用了黑色防擦条设计，能够避免日常行驶中路边飞溅的碎石、邻车开门的磕碰对车门漆面造成损伤，降低日常使用的维护成本。

　　前后悬的结构设定上，前悬架采用了麦弗逊式独立悬架结构，转向节采用铸铁材质，下摆臂为单层冲压钢板搭配加强筋设计，能够在保证结构强度的前提下控制簧下质量，提升前轮的贴地性能与转向响应速度；后悬架采用了扭力梁式非独立悬架结构，横梁采用变截面轧制工艺，在保证扭转刚度的同时预留了一定的扭转柔性，既能够为后排座椅与后备箱留出更规整的布置空间，也能够过滤掉路面大部分的细碎颠簸，兼顾承载能力与乘坐舒适性。

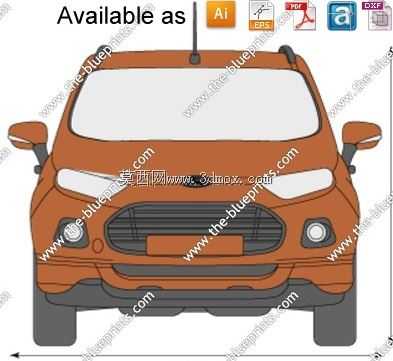

　　车头的灯组布局采用了分层设计，大灯组与上格栅直接相连，拉宽了车头的视觉宽度，下格栅采用了大尺寸梯形设计，能够为发动机舱的散热器、空调冷凝器提供足够的进风面积，保证长时间低速爬坡、夏季高温怠速开空调等工况下的散热效率。前雾灯布置在下保险杠两侧的凹槽内，凹槽的造型能够引导气流冲刷雾灯表面，减少雨天行驶时泥水在灯面的附着，提升恶劣天气下的雾灯照明效果。

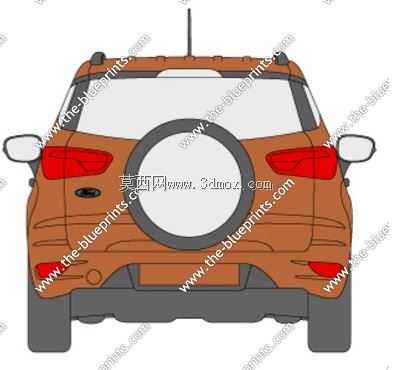

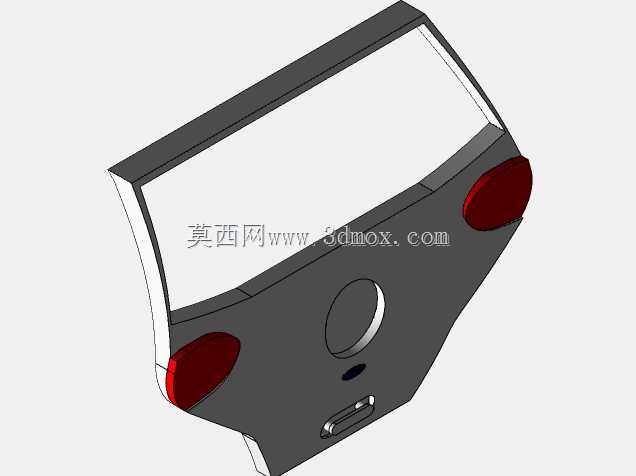

　　车尾的灯组采用了纵向布局，布置在尾门两侧的立柱位置，灯组的上沿高度与车顶侧面线条齐平，能够在后方车辆跟车距离较近时保证后车清晰识别车辆的宽度与位置，提升行驶安全性。后保险杠下部同样采用了黑色防刮材质，并且预留了拖车钩的安装接口，前后拖车钩的安装点都直接与车身纵梁相连，额定拖拽质量达到1.5吨，能够满足车辆陷车时的救援拖拽需求，也可以拖拽小型拖挂式房车、摩托艇托架等户外装备。

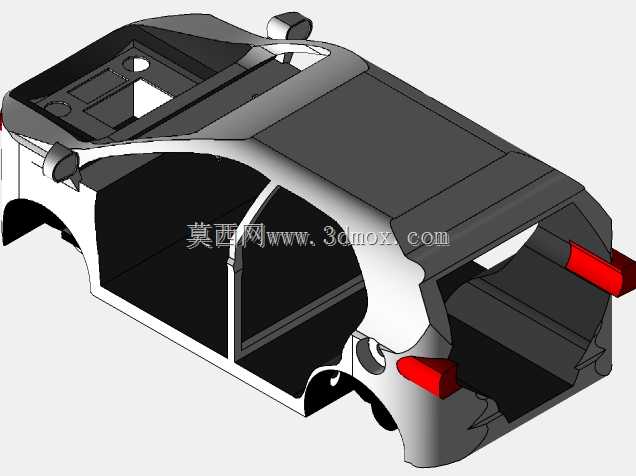

　　在车身结构的安全设计上，乘员舱采用了高强度钢笼式结构，A柱、B柱、门槛梁、车门防撞梁都采用了热成型高强度钢，抗拉强度达到1500MPa，在发生正面、侧面碰撞时能够有效减少乘员舱的变形量，为车内乘员留出足够的生存空间。前后纵梁设计了逐级溃缩的吸能结构，在低速碰撞时能够通过保险杠与吸能盒的变形吸收碰撞能量，减少纵梁本体的损伤，降低碰撞后的维修成本；高速碰撞时则通过纵梁的有序溃缩吸收大部分碰撞能量，减少传递到乘员舱的冲击力。

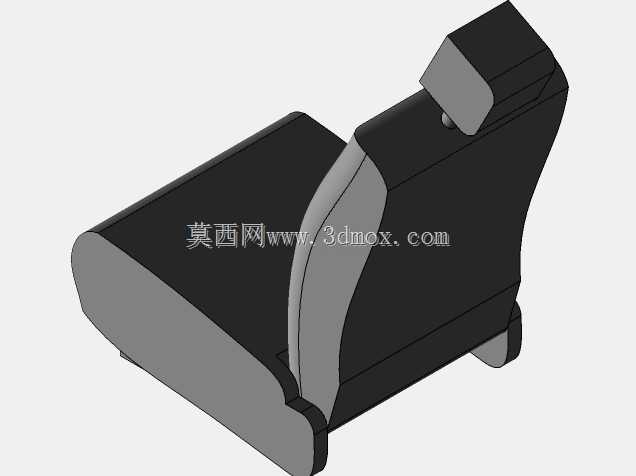

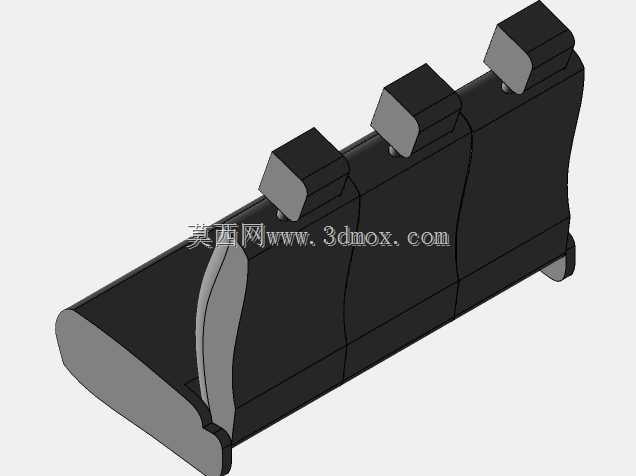

　　车内的布置空间上，前排座椅的滑轨行程达到240mm，能够适配不同身高的驾驶员调整到舒适的驾驶位置，后排座椅的靠背角度支持两档调节，后排腿部空间在前排座椅调整到适合175cm身高驾驶员的位置时，能够留出两拳左右的余量，满足日常家庭出行的后排乘坐需求。后备箱常规状态下容积为348L，后排座椅支持按比例放倒，放倒后后备箱容积能够扩展到1100L以上，能够容纳大件的行李、户外装备甚至小型的家具物件，提升车辆的载物 versatility。

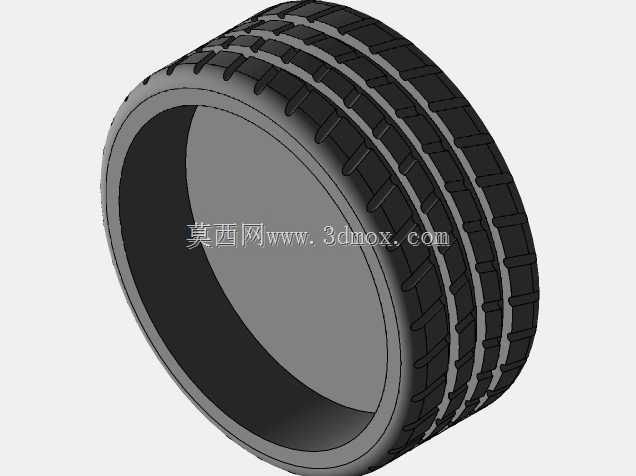

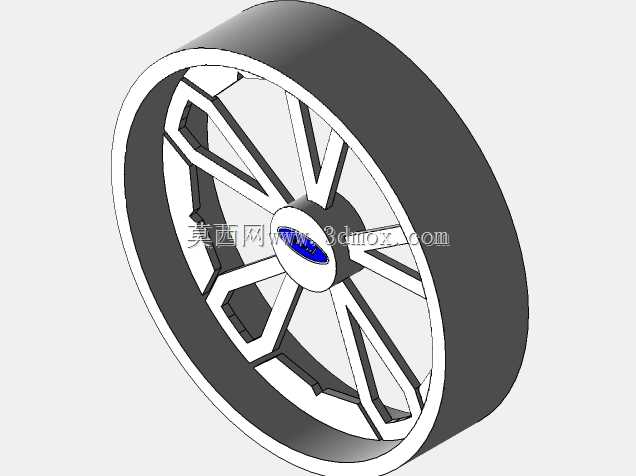

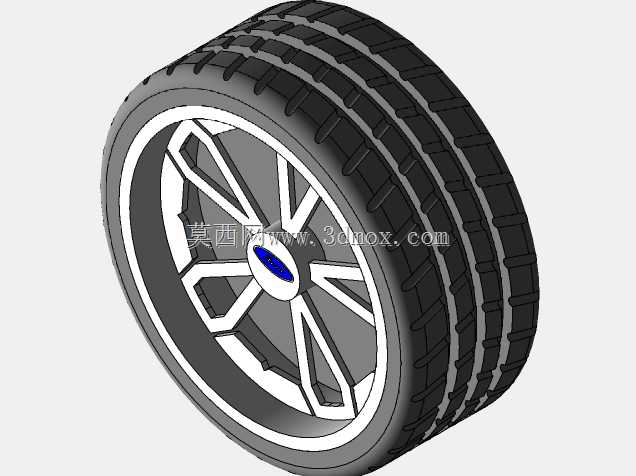

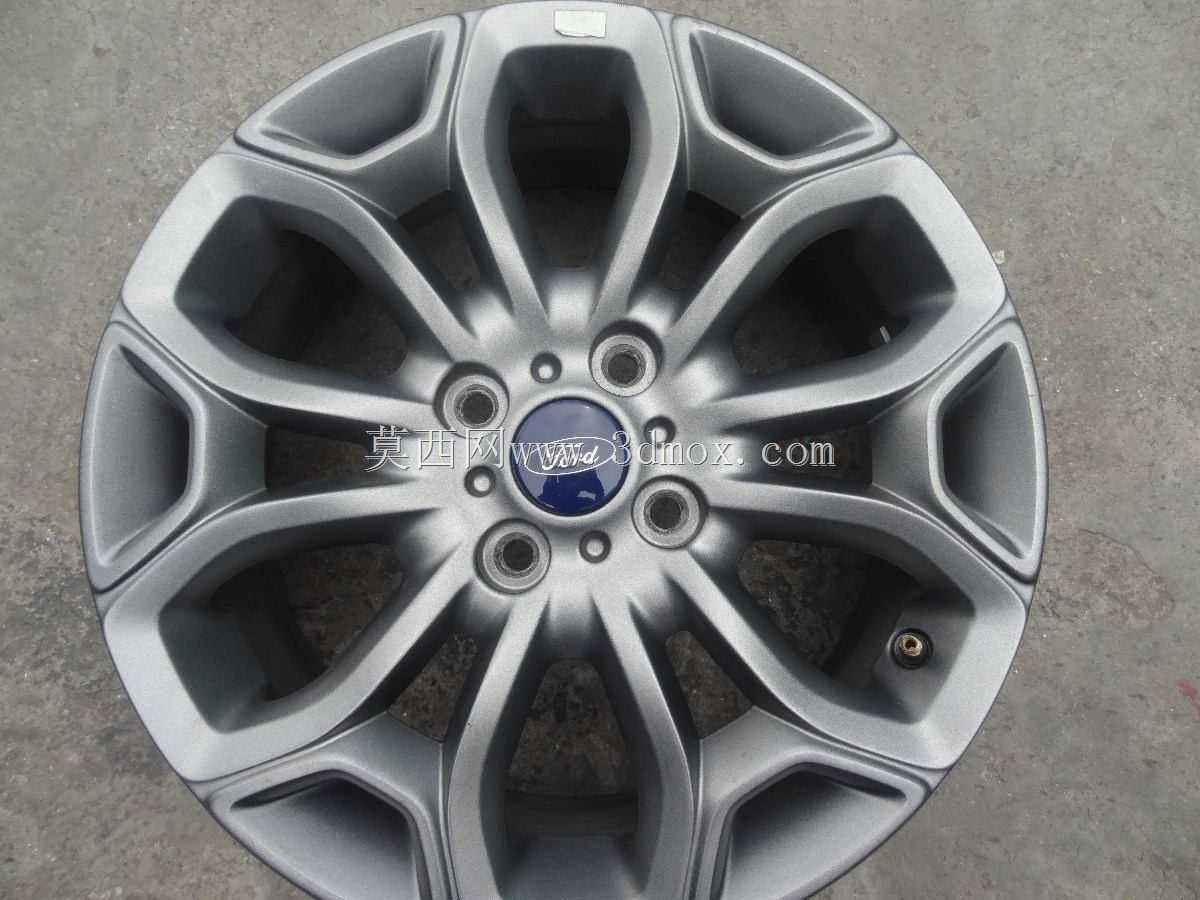

　　轮拱的造型采用了外凸的方形设计，既能够容纳更大尺寸的越野轮胎，也能够在车辆行驶在泥泞路段时，阻挡轮胎带起的泥水飞溅到车门侧面，减少车身侧面的污渍附着。轮毂采用了16寸铝合金轮毂，搭配205/60 R16的全地形轮胎，轮胎的胎壁厚度较大，能够在非铺装路面行驶时吸收部分路面冲击，减少轮毂受到硬冲击变形的概率，同时轮胎的花纹块较大，抓地力更强，能够在湿滑路面、碎石路面提供足够的驱动力。
