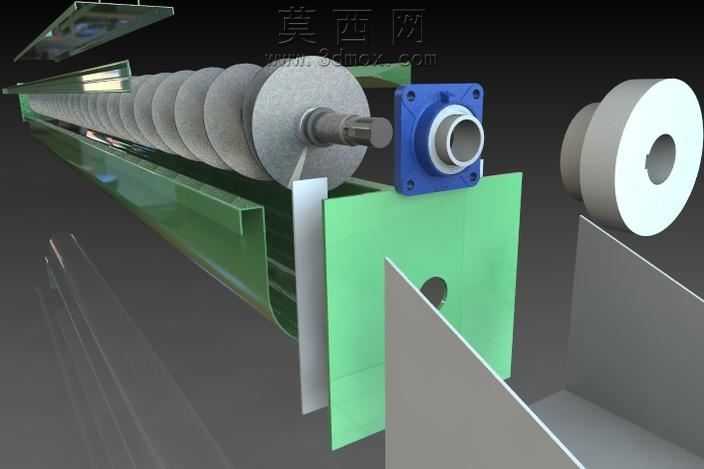

350mm螺距300mm螺旋输送设备三维设计

本螺旋输送机三维模型采用参数化建模思路完成整体设计，建模过程中首先确定核心输送参数，即350mm螺旋直径、300mm螺距的基础规格，先绘制螺旋叶片的扫描路径与截面轮廓，通过螺旋扫描命令生成连续的螺旋叶片结构，保证叶片螺距均匀一致，曲面过渡平滑无扭曲，满足散状固体物料的平稳推送需求。建模时对螺旋轴进行同轴度约束设计，轴体与叶片的连接位置做贴合处理，避免出现结构干涉，同时为轴端预留标准的轴承安装位与传动连接位，方便后续对接驱动组件。槽体部分采用薄壁拉伸建模，内壁与螺旋叶片外缘预留合理的装配间隙，既保证叶片转动时不会剐蹭槽体内壁，又能避免间隙过大造成的物料卡滞残留，槽体两端的端盖结构采用凸台定位设计，与槽体端面做贴合约束，预留密封件安装槽位，可适配不同密封需求。模型整体装配采用自下而上的装配逻辑，所有零部件添加正确的配合约束，螺旋轴与槽体添加同轴心配合，端盖与槽体添加重合配合，保证整体结构装配后可实现螺旋轴的转动自由度模拟。材质渲染阶段，针对螺旋叶片与螺旋轴选用耐磨钢材材质，调整金属粗糙度参数体现机械加工后的金属质感，槽体部分选用普通碳钢材质做哑光处理，端盖部分做防锈漆面材质区分，不同零部件通过材质差异清晰区分结构边界，方便观察内部装配关系。设计过程中充分考虑固体物料输送的实际工况，螺旋叶片的厚度参数按照常规输送散料的耐磨需求设定，轴体直径满足扭矩传递的强度要求，槽体的截面尺寸匹配螺旋直径，保证物料在槽体内的输送空间充足，整体结构紧凑无冗余设计，可直接用于同规格螺旋输送机的结构参考、方案演示以及后续的工程图转化，模型结构完整，各部件连接逻辑清晰，无缺失面、破面等建模问题，可导入各类三维软件进行进一步的参数调整与仿真分析。
