弧形弯道输送设备结构三维设计

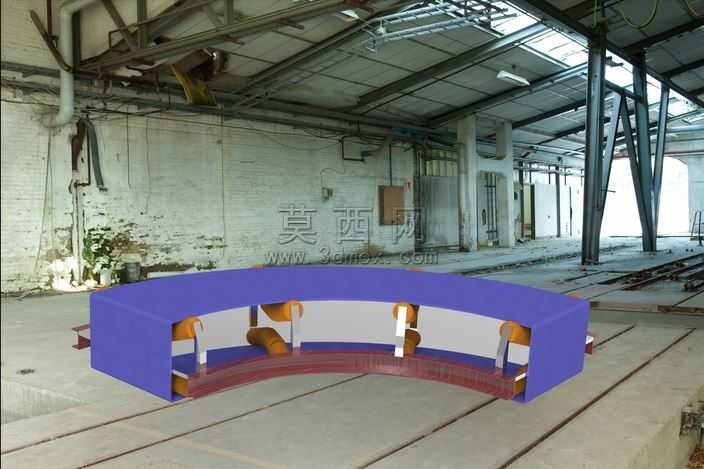

本作品为弧形转弯输送设备的三维建模设计，采用CATIA软件完成全参数化建模与装配校验，建模过程严格遵循机械设计通用规范，对设备各组成部件进行1:1等比例还原，确保各结构间的装配公差符合实际生产加工要求。模型整体为90度弧形弯道结构，外侧护板采用蓝色哑光工程塑料材质模拟，表面做细微磨砂质感处理，还原实际工业护板的防滑耐磨视觉特性；内侧输送承载面采用暗红色耐磨橡胶材质模拟，纹理贴合工业输送皮带的粗糙防滑表面特征，可清晰呈现输送面与物料接触的摩擦属性。设备内部均匀排布多组橙色锥形导向辊轮，辊轮支架采用银灰色金属材质模拟，还原冷轧钢支架的哑光金属质感，每一组辊轮的安装角度都经过精准参数计算，确保辊轮轴线与弯道弧线切线方向保持适配夹角，保障物料在转弯过程中能够顺畅沿弧形轨迹行进，不会出现卡滞、偏移、掉落的问题。建模过程中对每一个零部件都做了独立的参数化特征构建，从外侧护板的安装定位孔、辊轮的轴承安装位，到底部支撑脚的连接结构都做了精细化还原，未省略关键装配细节，可直接用于后续的工程出图、结构校验与生产参考。渲染阶段采用工业厂房实景作为环境背景，匹配车间自然顶光的光照效果，对金属部件添加细微的环境反射效果，对塑料与橡胶部件调整粗糙度参数，让整体渲染效果贴近实际设备在生产车间中的真实视觉状态。设计思路围绕生产物流线的转向衔接需求展开，针对直线输送线无法完成直角转向输送的痛点，通过弧形机架配合变角度排布的导向辊组，实现物料在输送过程中的平稳转向，可直接对接两端的直线输送设备，适配生产车间内受场地限制无法布置长直输送线的场景，设备整体结构紧凑，转弯半径经过优化设计，在保障物料通行顺畅的前提下尽可能减少设备占用的车间空间，内部辊轮的排布间距经过反复模拟校验，确保不同尺寸的箱式、托盘类物料在转弯过程中都能获得足够的支撑力，不会出现输送面塌陷、物料倾斜的问题，模型装配完成后经过全局干涉检查，确认所有运动部件与固定部件之间无干涉问题，可直接用于运动仿真模拟，验证设备运行过程中的动态稳定性。
