VarPlus15kVar圆柱型低压无功补偿电容器

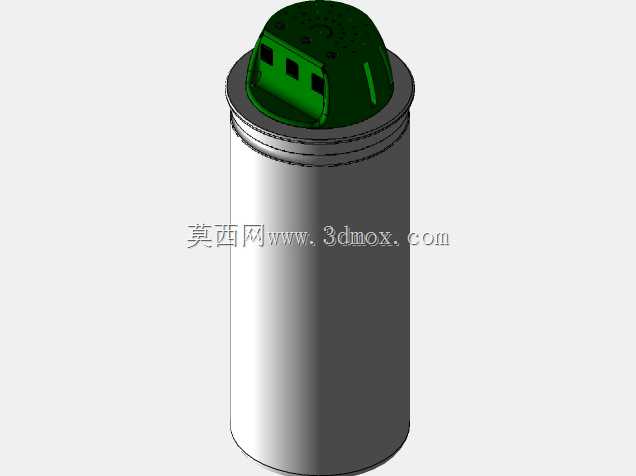

　　在低压配电盘、车间动力柜、自动化产线进线端以及商业建筑配电井里，无功补偿电容器是最常见的并联补偿元件之一。它并不承担直接驱动负载的任务，而是并联在母线侧，通过容性电流抵消电机、变压器、荧光灯回路等感性设备产生的无功电流，降低线路视在功率，提高功率因数，减少变压器和电缆上的无谓损耗。本次建模对象为15kVar规格的VarPlus圆柱型电容器，外观采用金属圆柱罐体加顶部绿色接线端子罩的典型结构，适合在固定式补偿柜、自动投切电容柜以及模块化无功补偿单元中使用。

　　从现场布置角度看，这类电容器通常成排安装在柜内安装梁上，底部依靠螺柱或固定支架锁紧，顶部接线区朝向柜门或维护通道。圆柱罐体外形有利于内部电容芯子卷绕成型，也便于在有限柜宽内并排布置；相邻电容器之间需要保留散热间距，不能像块状元件那样紧密贴合。模型对罐体直径、总高、顶部台阶、卷边轮廓和端子罩外形进行了还原，结构工程师在柜体排布时，可以直接把该模型放入装配环境，核对它与母排、熔断器、接触器、晶闸管开关模块、通风风道以及柜门之间的空间关系，避免后期出现母排弯折干涉、维护工具无法伸入、电容器顶部接线端子与水平母排距离不足等问题。

　　顶部绿色罩体是该模型外形识别度较高的部分。罩体内部对应电容器的接线端子区域，外部开设的窗口和槽位用于端子引出、相位标识、接线操作以及局部散热。实际产品中，端子区往往需要与防护罩、绝缘隔板、接线电缆和力矩工具共同考虑：电缆弯曲半径不能压到罩体，螺栓紧固后裸露带电体之间要保持电气间隙，罩壳边缘也不能与相邻母排形成过近的爬电距离。建模时将顶部罩体与金属罐体分开表达，能够清楚反映材料分区和装配层次，也方便在工程图或布置图中区分金属接地外壳与绝缘防护区域。

　　罐体上部的滚边和环形台阶不是单纯装饰结构。金属卷边用于封装罐体，保证内部介质和浸渍材料处于封闭环境；环形轮廓同时决定了顶部罩体的定位边界以及安装时夹持件的接触位置。若在非标支架设计中忽略这些台阶，直接用平板压住罐身，可能造成固定点偏高、夹持不稳，或者在设备运输振动中产生滑移。比较稳妥的做法是让支架托住罐体下部指定位置，并在顶部或侧面设置限位件，使电容器在短路电动力、柜体振动和热胀冷缩条件下仍保持固定。

　　功能特性上，15kVar等级的电容器常用于中小型补偿回路。单台容量决定了其额定电流、电缆截面、保护电器选型以及投切时的涌流水平。结构设计虽然不直接计算电气参数，但必须为电气选型提供准确外形：罐体高度影响柜内垂直母排走向，直径影响成组安装数量，顶部端子方向决定电缆是上进线、侧进线还是后进线。对于需要串联电抗器的补偿柜，电容器还要与失谐电抗器、温控器、熔断器和通风扇协同布置。电抗器发热量大，通常占据柜内下部或独立隔室，电容器则应避开热风直接上升区域，必要时在柜顶设置排风通道，使环境温度不超过电容器允许范围。

　　建模思路上，圆柱主体适合通过回转特征建立基础外形，再叠加顶部收口、卷边、底沿和安装接口；绿色端子罩属于异形薄壁件，可先按外轮廓建立实体，再通过拉伸切除形成窗口、侧边槽和局部卡扣结构。罩体与罐体之间的配合不宜只做视觉贴合，应保留合理的装配台阶，使爆炸视图中能够表达安装顺序：先固定电容器罐体，再压装或扣合端子罩，最后完成电缆连接。对于需要出图的场景，模型还应保留统一基准轴，便于在装配体中阵列多台电容器，并以母线中心线为基准调整间距。

　　安装边界方面，工程人员需要重点核对三类空间：一是罐体周围的散热空间，尤其多台并排时不能贴靠发热元件；二是顶部接线空间，要保证电缆端子、螺母和工具能够垂直或侧向操作；三是维护拆卸空间，电容器失效后需能从正面或上方取出，不能被母排、横梁和线槽完全封死。若柜内采用抽屉式补偿模块，还应检查电容器随抽屉抽出时与二次线束、风道挡板的干涉关系。

　　该三维模型的价值不在于展示一个孤立圆柱件，而在于把无功补偿回路中真实存在的外形边界、端子区域、安装姿态和邻接关系带入设计环境。结构工程师可据此完成电容柜布局，电气工程师可核对母排与电缆走向，现场维护人员也能通过模型理解顶部罩体、罐体和固定支架之间的装配关系，从而在选型、制图和柜内集成阶段减少反复修改。
