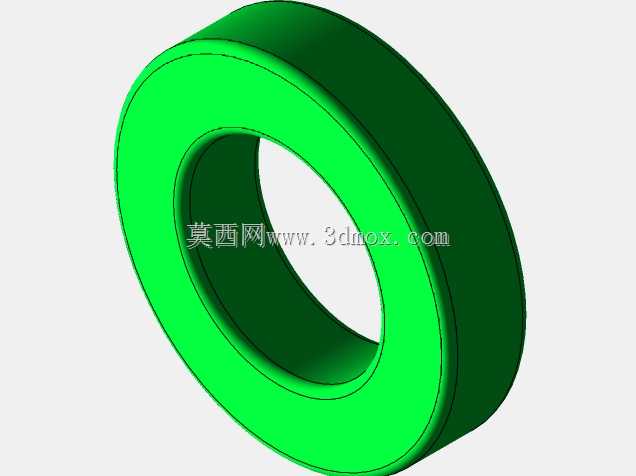

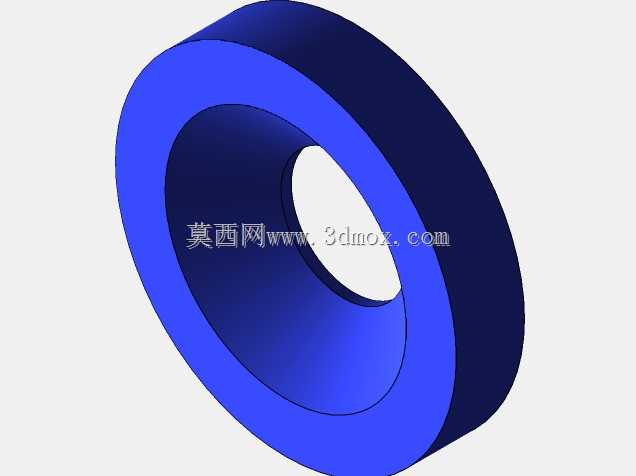

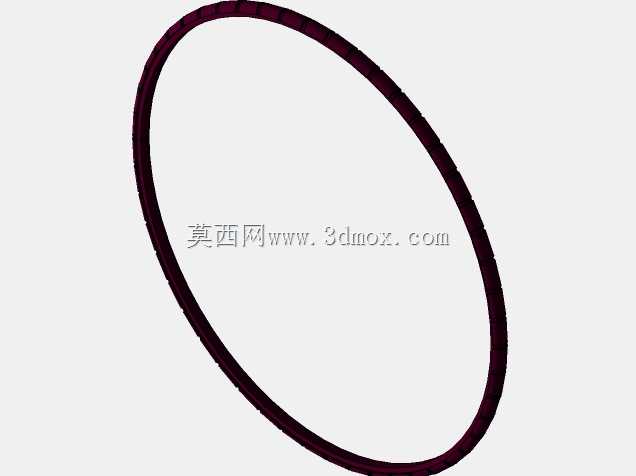

环形磁性元件铁芯结构三维数模

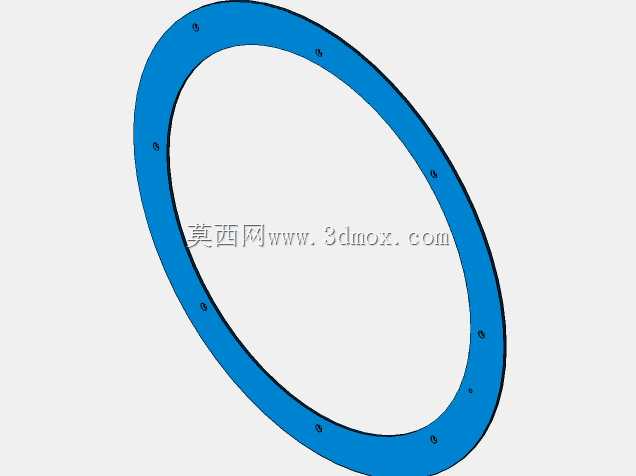

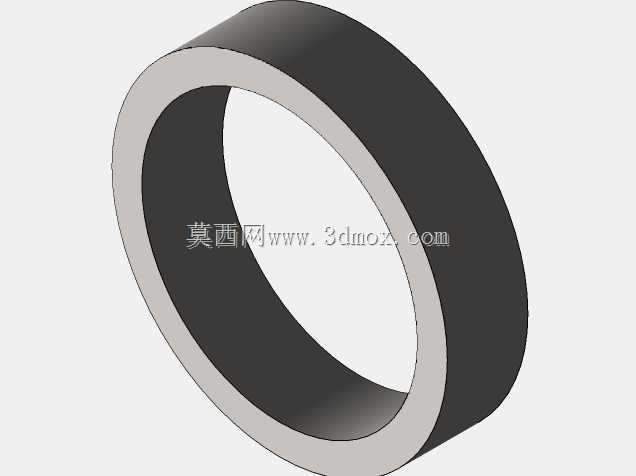

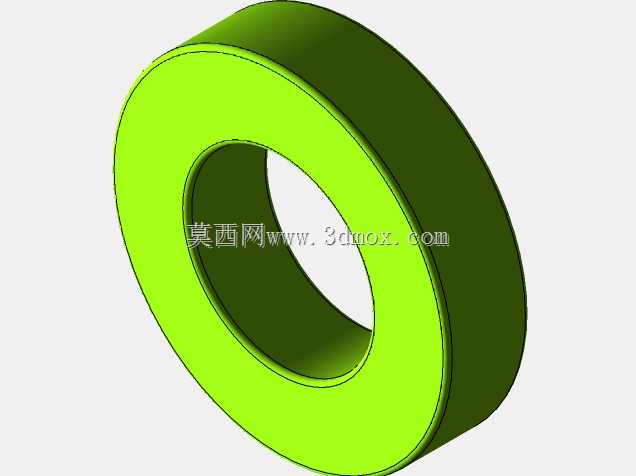

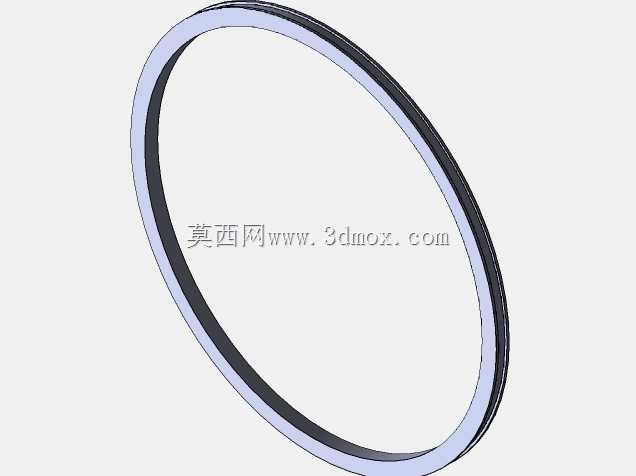

　　该环形件为磁性元件中典型的闭合磁路铁芯结构，整体呈中空圆环状，截面近似矩形，内外圆柱面与两端面构成规则回转体，磁路沿环向连续闭合，气隙影响小，适合对漏磁控制要求较高的电磁转换场合。在电源设备、信号耦合、滤波回路以及小型变压器、电感器中，这类环形磁芯能够为绕组提供集中磁通路径，降低边缘磁场外泄，提升能量传递与噪声抑制的稳定性。

　　从实际装配角度看，圆环中部通孔是绕组布置与安装固定的关键边界。绕制漆包线时，导线可沿环周方向均匀穿过内孔并包覆外环，形成对称分布的线圈；内孔直径直接决定可容纳的线径、匝数以及绕制操作空间，若内孔过小，多层绕线后容易出现填充率过高、内层导线受压、散热通道不足等问题。外环直径与轴向厚度则共同决定磁芯有效截面积和磁路长度，进而影响电感量、饱和磁通密度以及整机布局占用空间。

　　结构建模时，回转体特征能够较直接地还原主体外形，但工程应用中仍需关注端面棱边、表面涂层与绕组接触关系。棱角若保持锐边，绕线张力集中时可能损伤绝缘层；实际产品通常会对边缘进行圆滑处理或增加包覆层，以改善导线贴合状态。模型中环形端面平整，适合在自动化绕线设备上保持定位稳定；外圆柱面连续无凸起，便于胶带包封、绝缘纸隔离以及后续浸漆或灌封处理。

　　在选型与结构校核阶段，该类磁芯的尺寸链并不复杂，但边界约束较多。外径决定元件在PCB、壳体或电源腔体内的径向占位，内径影响绕线窗口面积，高度则关系到上下层安全间隙与灌胶厚度。若用于高频变压器，还需结合绕组排布评估邻近效应和散热路径；若用于共模电感，对称绕线能够充分发挥闭合磁环的优势，减少差模磁通引起的饱和风险。三维数模将圆环实体、内孔空间和端面关系清晰表达，可用于干涉检查、绕线空间预判、夹具定位设计以及磁性元件总成装配验证。
