电容器组配套失谐电抗器结构

　　该结构面向低压无功补偿柜内的电容器组配套场景，主要用于与补偿电容器串联构成失谐回路。实际工程中，配电系统会叠加变频器、整流装置、开关电源等非线性负载产生的谐波电流，若电容器直接投入母线，电容器低阻抗特性会吸引谐波并形成放大，严重时造成电容过热、熔断器频繁动作、保护装置误跳闸。失谐电抗器通过设定合适的电抗率，使串联支路在目标谐波频率下呈感性或提高支路阻抗，从而抑制谐波放大，降低电容器涌流和热负荷，同时兼顾基波无功补偿效果。

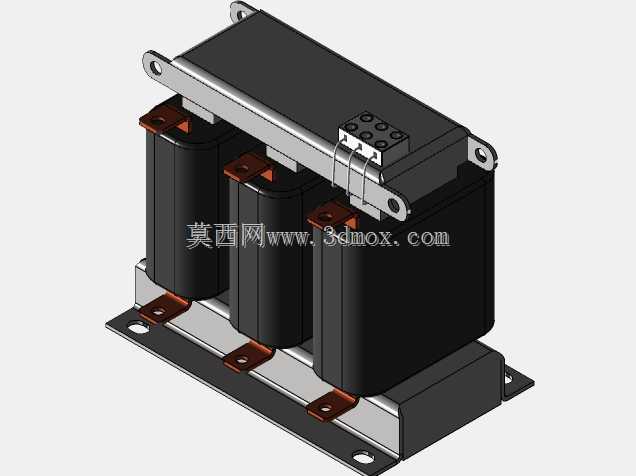

　　从外形看，装置采用三相并列布置，三个柱状绕组单元沿底座长度方向等距排列，绕组外部有深色封装或绝缘防护层，顶部和底部通过铜排形成电气连接。铜排表面呈铜色，搭接位置预留紧固接触面，便于与电容器、主回路端子或熔断器侧进行母排连接。上部设置横向金属压梁，梁端带安装孔和折弯支座，既用于约束绕组组件，也可作为上部固定和接线端子的承载结构。顶部一侧布置小型接线盒，盒体上有多个接线点位，可用于温度、辅助回路或绕组引出线连接，接线盒与铜排之间保留走线空间，避免导线直接贴近高温绕组。

　　安装边界方面，底部为框架式安装底座，两侧伸出带孔耳板，孔位适合柜内安装梁或底板螺栓固定。底座并非整块封板，而是采用型材与折弯件组合，既保证承重刚度，也在绕组下方留出散热和装配间隙。三维结构中需要重点核对底孔间距、耳板厚度、螺栓头空间以及柜体门板关闭后的安全距离。由于电抗器运行时存在电磁力和温升，底座与绕组之间的支撑件应保持稳定接触，铜排支撑位置不能悬空，压梁紧固后应避免绕组受局部挤压。

　　设计思路上，这类元件不能只按单个线圈建模，而应把电气间隙、爬电距离、母排走向、散热通道和维护空间一起纳入。三相绕组之间保留均匀气隙，有利于空气对流；上下铜排采用外露搭接形式，方便车间装配时按相序检查；顶部压梁横跨三相，可将绕组整体固定在底座上，减少运输和短路工况下的位移。接线盒位置偏向一侧，避免占用主母排的直线连接路径，同时让辅助线缆与动力铜排形成分区。

　　在柜内布置时，电抗器通常安装在电容器附近，但不宜紧贴热敏元件和塑料导线槽。设备前后应保留接线操作距离，上方需考虑母排弯曲半径和螺栓紧固工具空间，下方若与电缆沟或进线孔重叠，应核对绝缘防护和散热影响。对于结构工程师，建模时应将绕组视为具有重量和发热属性的功能部件，而不是单纯外观体；铜排折弯角度、搭接面高度、紧固件数量、压梁与绕组顶部的间隙，都会影响现场装配。

　　该模型完整呈现了三相失谐电抗器的绕组、底座、压梁、接线盒、连接铜排和安装耳板等关键结构，可用于补偿柜布局校核、母排路径设计、安装干涉检查以及电气成套设备的方案展示。
