0.8cm芯径2cm规格电感器安装底座结构

项目分类:变压器/电感器 发布时间:2022-07-14 ID:679229
  • 0.8cm芯径2cm规格电感器安装底座结构
  • 0.8cm芯径2cm规格电感器安装底座结构

  在消费类电子、小型通讯终端、便携工控板卡的板级电源设计场景中,贴片或直插式小功率电感器的固定可靠性,直接决定了电源回路的抗振性能与长期工作稳定性,这类芯径0.8cm、整体外径2cm规格的电感器底座,正是适配小尺寸工字电感绕制、安装需求的核心结构件。不同于大尺寸功率电感采用的磁环直接灌封固定方式,小规格电感的漆包线线径通常在0.1mm-0.3mm区间,绕制完成后如果没有刚性底座做支撑,在过波峰焊、回流焊的热冲击过程中,很容易出现线圈松脱、引脚移位的问题,严重时还会因为线圈形变导致电感量偏移,超出电路设计的容差范围,最终造成电源纹波超标、DC-DC转换效率下降等连锁问题。

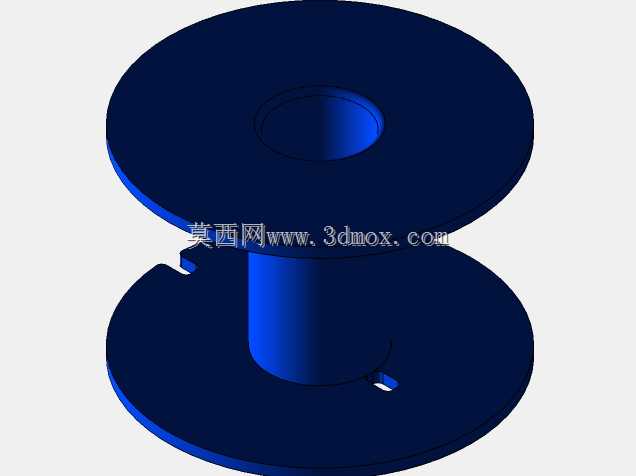

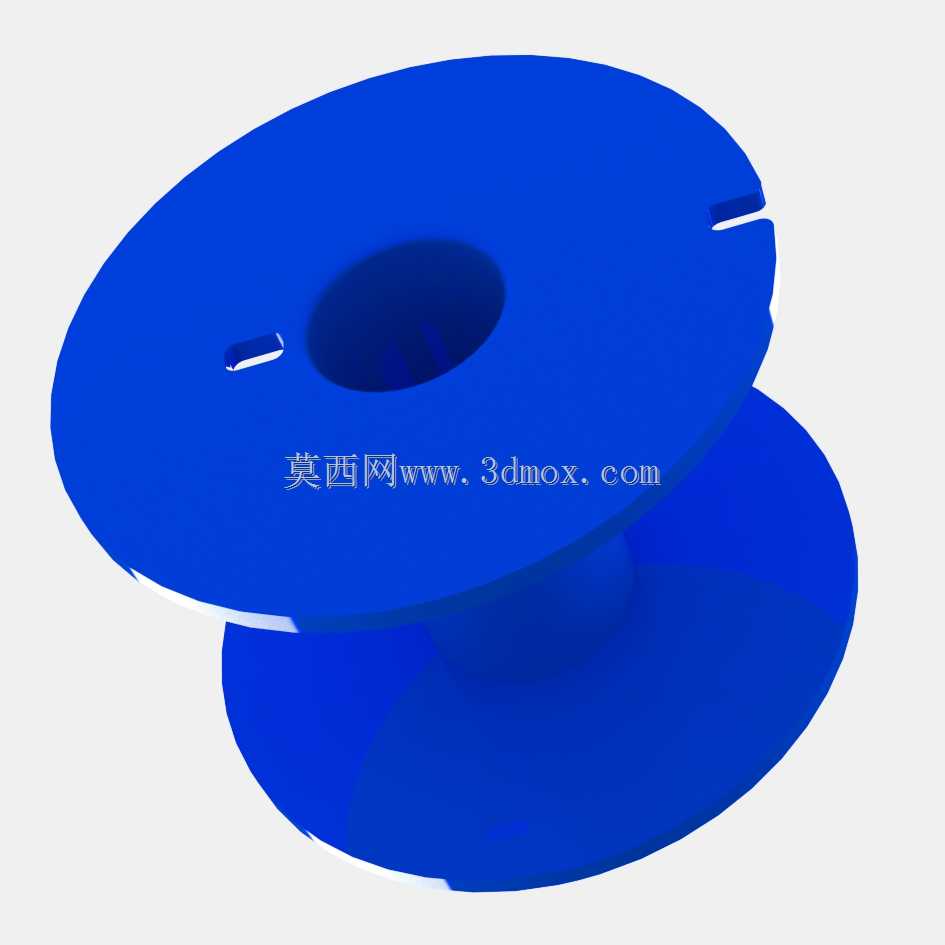

  从结构设计逻辑来看,这款底座采用上下双挡边加中间绕线柱的经典工字结构,中间绕线柱的外径严格匹配0.8cm的磁芯内径,装配时磁芯可以直接套入绕线柱完成径向定位,上下两片圆形挡边的外径控制在2cm,刚好能挡住绕制完成后的线圈外缘,避免线圈在绕制张力作用下向侧边滑出。挡边边缘预留的两个对称缺口,是专门为漆包线的引脚引出设计的,绕线完成后首尾线端可以直接从缺口处引出,不需要额外在挡边上打孔穿线,既简化了绕制工序的操作步骤,也能避免漆包线在穿线过程中被孔边毛刺刮破绝缘层,降低绕组短路的风险。上下挡边的厚度经过反复校核,既不会因为过薄导致挡边在绕线张力作用下发生翘曲变形,也不会因为过厚占用过多的板上安装高度,适配当前便携电子产品对元器件堆叠高度的严苛要求。

  在实际安装边界的考量上,底座底部的平面度公差控制在0.05mm以内,能够完美贴合PCB板的焊盘表面,不管是采用通孔插装还是表面贴装工艺,都能保证焊接时的共面度要求,减少虚焊、假焊的不良率。底座的材质通常选用耐温等级达到150℃以上的工程塑料,能够承受无铅回流焊的峰值温度冲击,不会在焊接过程中出现软化变形、释放挥发性物质污染板面的问题。不同于市面上部分一体式电感采用的包封结构,这种分体式底座搭配磁芯、绕组的组装方案,在小批量定制化电感生产场景中灵活性更高,生产方不需要针对每一种电感量参数开制整体包封模具,只需要调整绕线匝数、匹配对应磁芯,就能快速完成不同参数电感的生产交付,大幅缩短小批量订单的交付周期。

  从应用适配性来看,这款尺寸的电感底座,主要适配电流在1A-3A区间的小功率电感器,广泛用在手机快充模块、便携路由器电源回路、小型工控传感节点的供电电路、蓝牙耳机充电仓的电源管理部分,这类场景对电感的安装空间要求极为苛刻,2cm的整体外径刚好能在有限的板卡空间内完成布局,同时0.8cm的芯径能够容纳足够匝数的漆包线,保证电感量满足电路滤波、储能的设计需求。设计过程中特意将绕线柱的内孔做了贯通处理,一方面是为了注塑生产时的脱模便利性,减少注塑件的内部应力集中,提升底座的结构强度,另一方面也能在磁芯装配时预留一定的胶层容纳空间,装配时在绕线柱外壁涂覆少量耐高温固定胶,磁芯压入后多余的胶液可以顺着贯通孔排出,避免胶液溢出到挡边表面影响后续绕线作业。

  在绕线作业的适配性上,上下挡边的内侧边缘做了微小的圆角过渡,没有尖锐的棱角,绕线过程中漆包线顺着挡边内侧排布时,不会被棱角切割损伤绝缘层,能够有效降低绕组的匝间短路风险。挡边上的引出缺口深度刚好容纳单根漆包线通过,缺口边缘同样做了圆角处理,线端引出后可以直接沿着缺口弯折到焊接引脚位置,不需要额外做线端的防护处理,简化了生产工序。整体结构没有复杂的倒扣、薄壁结构,注塑生产时的成型难度低,良品率高,适合大批量规模化生产,能够有效控制小尺寸电感器的整体生产成本。在板卡布局时,2cm的外径尺寸也给周边元器件预留了足够的安全爬电距离,不需要额外在电感周边增加绝缘隔离结构,进一步压缩了板卡的整体占用空间,符合当前消费电子、小型通讯设备轻薄化的设计趋势。
