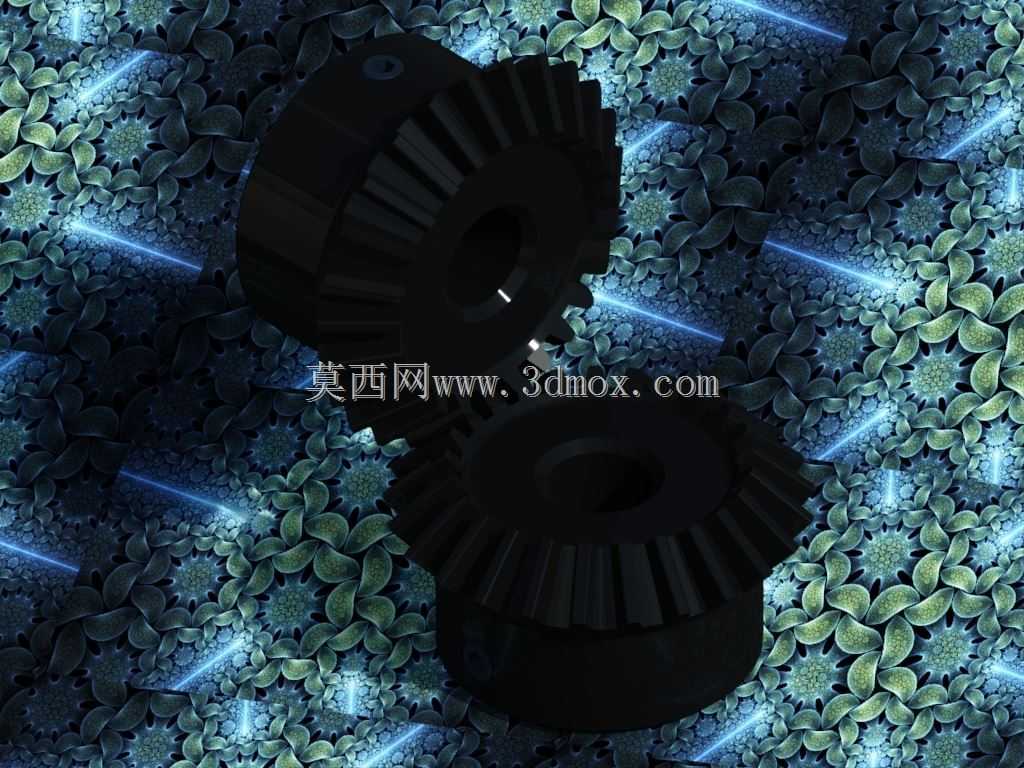

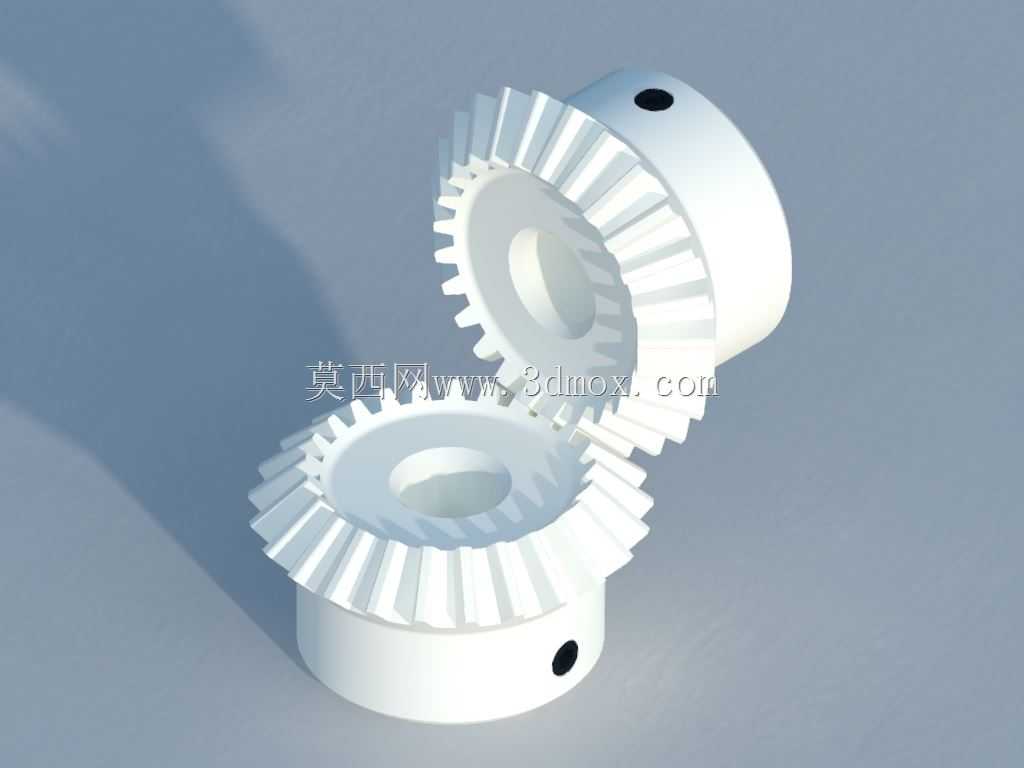

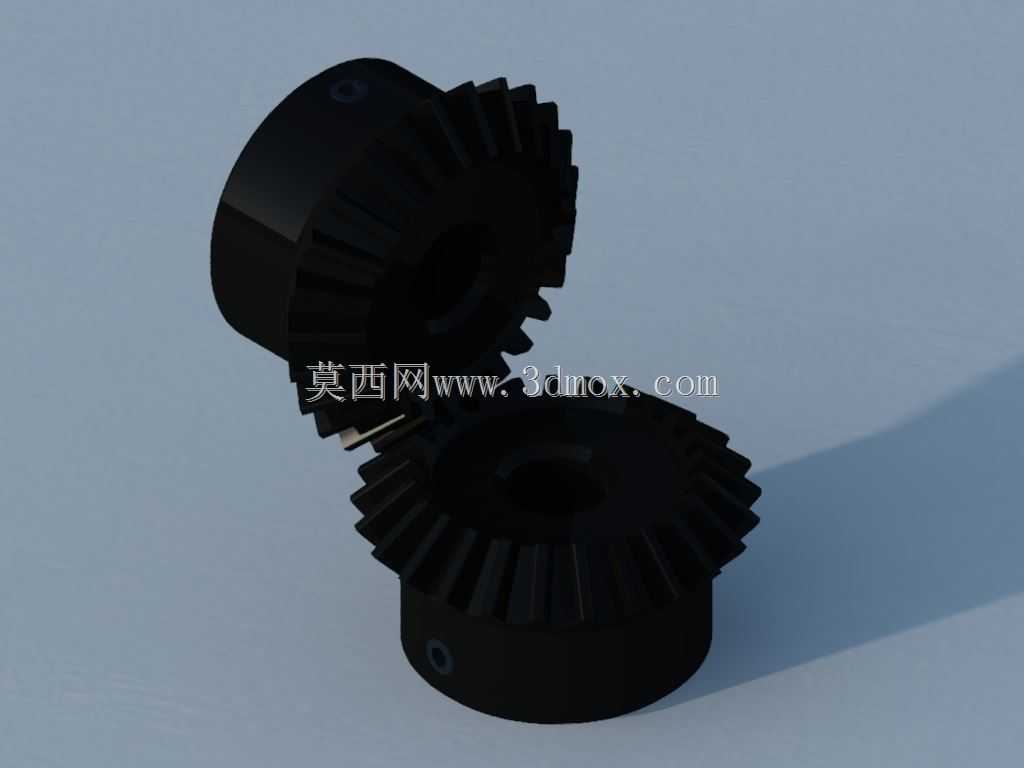

25齿等径锥齿轮传动组件结构

项目分类:齿轮 发布时间:2022-07-14 ID:678523
  • 25齿等径锥齿轮传动组件结构
  • 25齿等径锥齿轮传动组件结构
  • 25齿等径锥齿轮传动组件结构
  • 25齿等径锥齿轮传动组件结构
  • 25齿等径锥齿轮传动组件结构

  在各类需要实现相交轴动力传递的机械结构中,等径锥齿轮是应用频次极高的传动部件,本次呈现的25齿锥齿轮组件,针对正交90度传动场景做了适配设计,两个齿轮参数完全一致,可实现1:1的传动比输出,在输入输出轴需要等速换向的设备中,这类结构能省去额外的变速结构设计,大幅简化传动链布局。从实际应用场景来看,这类锥齿轮常出现在小型动力头的换向结构、轻工包装设备的动力分路、小型输送线的转角传动单元、手动操作机构的力矩换向位置,甚至部分小型农机的侧置传动结构中也能见到同参数锥齿轮的身影,相比螺旋锥齿轮,直齿锥齿轮的加工门槛更低,装配调整难度小,在转速不超过1500rpm、传递扭矩在中小区间的工况下,运行稳定性完全能满足设计要求,

  且后期维护更换的成本更低。从功能特性上看,该组锥齿轮采用直齿齿形设计,齿向沿圆锥母线方向分布,啮合过程中齿面接触为线接触,沿齿长方向的载荷分布相对均匀,两个配对齿轮的节锥角均为45度,装配时两轴轴线需严格保持垂直相交,交点与两齿轮的节锥顶点重合,否则会出现齿面偏载、啮合异响甚至轮齿崩裂的问题。齿轮轮毂位置设计有通孔与径向顶丝孔,安装时可直接将输入输出轴穿入轮毂内孔,通过径向顶丝锁紧轴与齿轮,无需额外设计键连接结构,这种安装方式适合小扭矩、装拆频次较高的传动场景,能大幅缩短装配与维护的工时。从设计思路层面拆解,该组齿轮的齿形参数按照标准直齿锥齿轮的展成逻辑设计,齿顶高系数、顶隙系数均采用通用标准值,

  保证了齿根强度与啮合侧隙处于合理区间,轮齿的大端与小端齿厚按照锥距比例做了渐变处理,避免小端齿厚过薄导致的强度不足问题,齿轮背部的轮毂直径做了加厚处理,既可以提升轮毂与轴的配合长度,保证传动时齿轮不会出现偏摆,也能在齿轮端面预留足够的加工基准面,方便滚齿、铣齿工序的装夹定位。在外形尺寸与安装边界上,设计时需要重点关注几个核心参数的匹配:首先是两齿轮的安装距,即节锥顶点到齿轮安装定位端面的轴向距离,这个尺寸直接决定了两齿轮啮合时的齿侧间隙,安装距偏差过大会导致啮合间隙过小出现卡滞,或是间隙过大出现传动回差;其次是轮毂内孔的直径公差,一般采用H7级公差配合,保证与轴的配合间隙处于合理范围,避免过盈装配导致的轮毂开裂,

  或是间隙过大出现的传动晃动;径向顶丝孔的位置设计在轮毂的中间段,避开齿根对应的轮毂区域,防止顶丝锁紧时的应力传导到齿根位置,导致轮齿受力断裂;齿轮的最大外圆直径需要与安装腔体的内壁预留足够的安全间隙,尤其是高速运转时,要避免齿轮受热膨胀后与腔体出现刮擦,同时也要考虑润滑脂的留存空间,在齿轮啮合区域周边预留出储油腔结构,保证齿面能持续得到润滑,降低齿面磨损速率。在实际选型应用时,还要注意工况的匹配,这类直齿锥齿轮不适合高速重载的冲击载荷场景,当设备存在频繁正反转、瞬时冲击扭矩较大的情况时,需要对轮齿的弯曲强度、接触强度做校核,必要时可以调整齿面硬度,通过表面淬火处理提升齿面的耐磨性能,同时在装配时要保证两轴的支撑轴承有足够的刚度,避免轴系受力变形导致齿轮啮合位置偏移,在一些对传动回差有要求的精密传动场景中,还可以通过调整安装距、采用消隙结构的方式来减小反向传动间隙,提升传动精度。很多设计人员在选用这类锥齿轮时容易忽略锥齿轮的轴向力问题,直齿锥齿轮啮合时会产生沿轴线方向的分力,所以在轴系的轴承选型上,需要选用能承受轴向力的轴承类型,比如角接触球轴承或是圆锥滚子轴承,避免轴向力导致轴系窜动,影响齿轮的正常啮合。另外,齿轮的毛坯材料一般选用45号钢或是40Cr材质,根据载荷大小选择调质或是表面淬火处理,在一些有防腐要求的工况下,也可以选用不锈钢材质加工,但要注意不锈钢材质的强度与热处理工艺匹配,避免齿面硬度不足导致快速磨损。
